數字萬用表對于電子行業工程師非常重要，操作簡單，數據精準，能迅速判斷電流、電容、二極管等真實參數，而數字萬用表使用的方法眾多都有不正確操作，本篇，作者就教大家數字萬用表的正確使用方法。從數字萬用表的電壓、電阻、電流、二極管等常用旗艦測量的方法開始，讓你更好的掌握數字萬用表測量方法。

　　首先，先來說說數字萬用表操作規程及注意事項。

　　數字萬用表使用方法及測試電流、電容、二極管的方法解析----操作規程

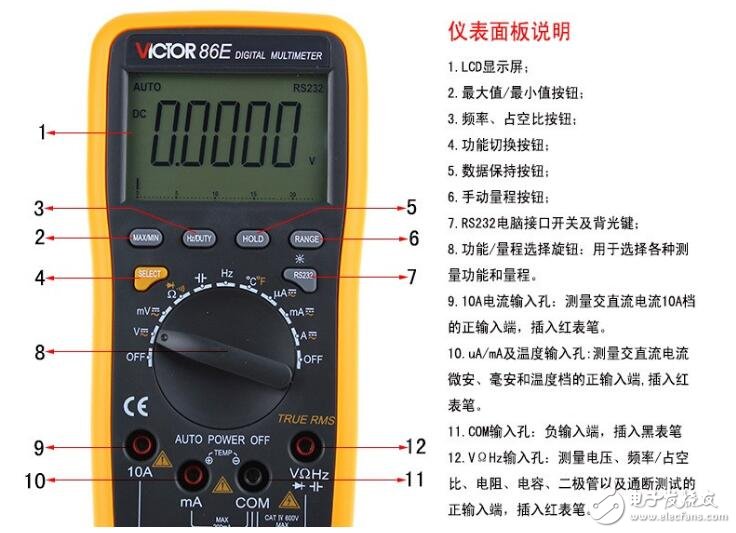

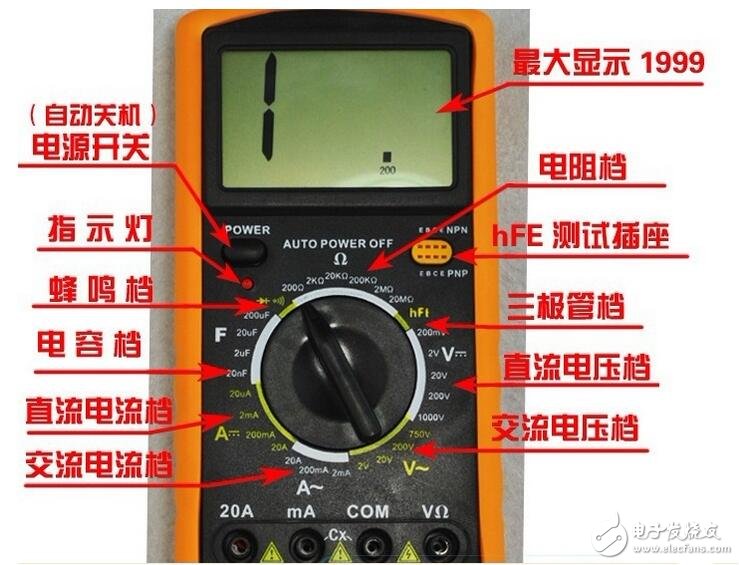

　　1、使用前應熟悉數字萬用表各項功能，根據被測量的對象，正確選用檔位、量程及表筆插孔。

　　2、在對被測數據大小不明時，應先將量程開關，置于最大值，而后由大量程往小量程檔處切換，使儀表指針指示在滿刻度的1/2以上處即可。

　　3、測量電阻時，在選擇了適當倍率檔后，將兩表筆相碰使指針指在零位，如指針偏離零位，應調節“調零”旋鈕，使指針歸零，以保證測量結果準確。如不能調零或數顯表發出低電壓報警，應及時檢查。

　　4、在測量某電路電阻時，必須切斷被測電路的電源，不得帶電測量。

　　5、使用數字萬用表進行測量時，要注意人身和儀表設備的安全，測試中不得用手觸摸表筆的金屬部份，不允許帶電切換檔位開關，以確保測量準確，避免發生觸電和燒毀儀表等事故。

　　數字萬用表使用方法及測試電流、電容、二極管的方法解析----數字萬用表的使用的注意事項

　?。?）在使用數字萬用表之前，應先進行“機械調零”，即在沒有被測電量時，使數字萬用表指針指在零電壓或零電流的位置上。

　?。?）在使用數字萬用表過程中，不能用手去接觸表筆的金屬部分，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。

　?。?）在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時 ，更應注意。否則，會使數字萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。

　?。?）數字萬用表在使用時，必須水平放置，以免造成誤差。同時，還要注意到避免外界磁場對數字萬用表的影響。

　?。?）數字萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用，還應將數字萬用表內部的電池取出來，以免電池腐蝕表內其它器件。

　　數字萬用表使用方法及測試電流、電容、二極管的方法解析----數字萬用表測試電壓

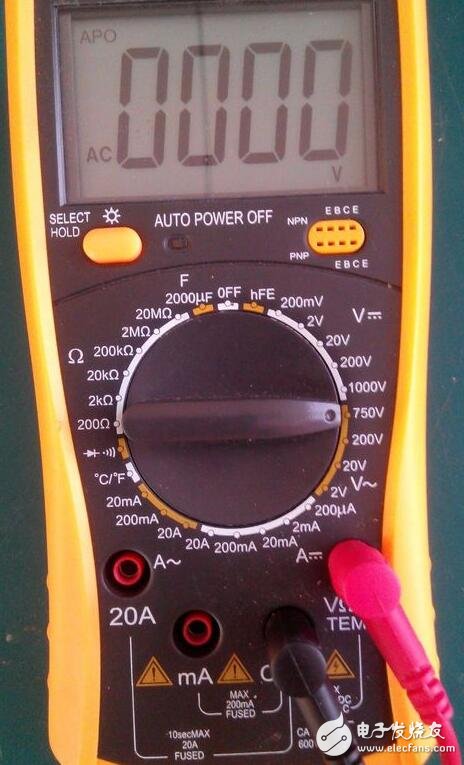

　　首先我們將數字萬用表打開，我們測試的是我們中國的市電，AC220V，但是如果我們在測試電壓不清楚的情況下，我們應該將最量程打到AC750V，~波浪形代表的是交流電壓，旋轉轉盤的時間不要選擇錯誤。

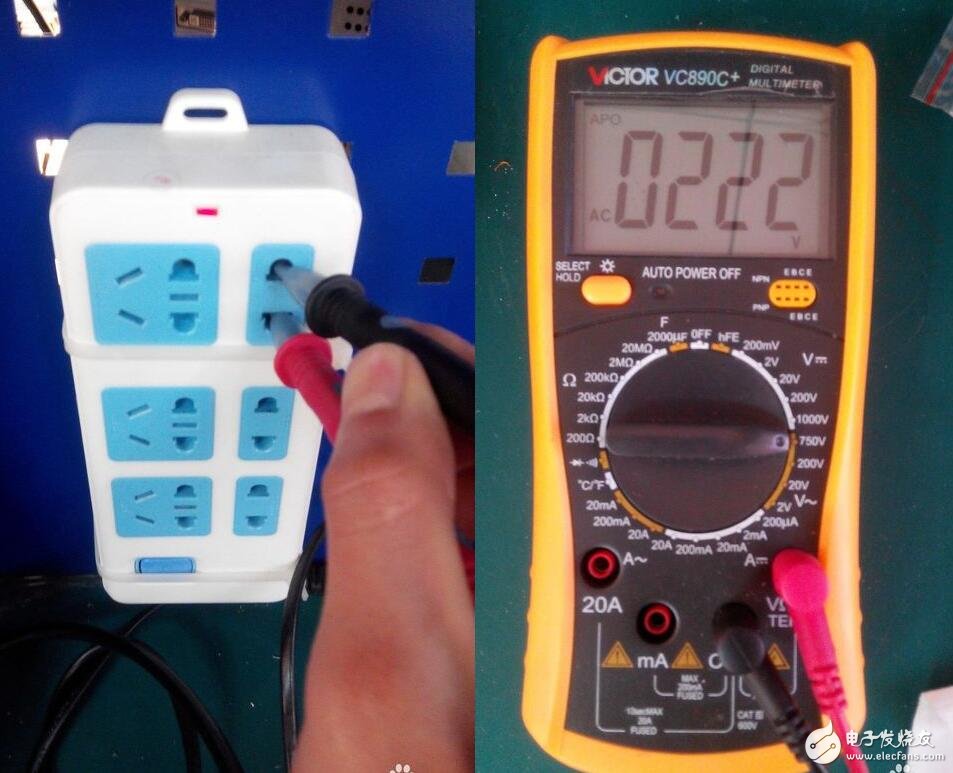

　　現在我們將紅色表筆和黑色表筆分別插在排插座內，然后我們觀察數字萬用表上的數字變化，測得電壓為AC222V，因為交流電是變化的，但是這個電壓在變化范圍內屬于正常值。

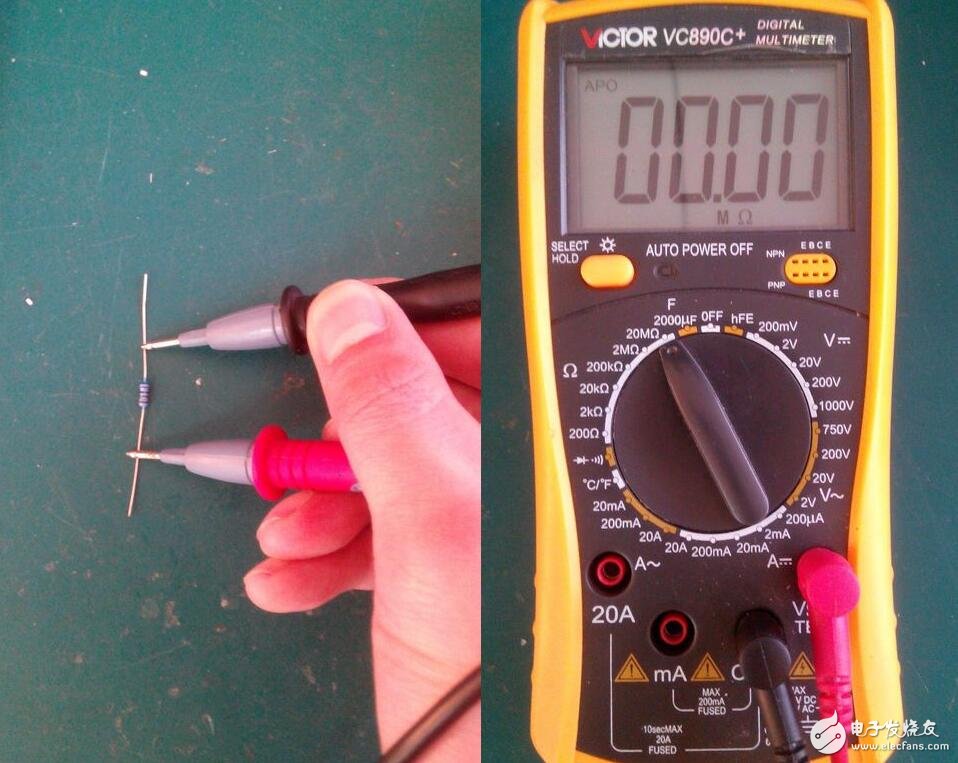

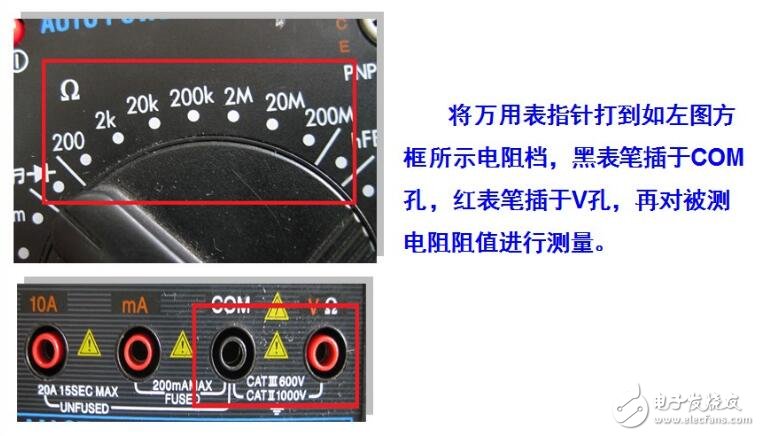

　　接下來我們來測試電阻的阻值，首先我們將轉盤轉在電阻檔的最大位置20M，因為我們在不清楚電阻阻值的情況下，將量程打到最大。

　　然后將紅色表筆和黑色表筆接在電阻的兩端進行測試，這時數字萬用表顯示的阻值為0，這時我們再依次將轉盤減小量程直到顯示正確的阻值為止。

　　通過調節轉盤的量程，我們在10K的位置測試得到阻值為6.21K的阻值，現在我們測試完成。

　　數字萬用表使用方法及測試電流、電容、二極管的方法解析----數字萬用表測試電流方法

　　選擇量程：數字萬用表直流電流檔標有“mA”有1mA、1omA、100mA三檔量程。選擇量程，應根據電路中的電流大。

　　1、選擇量程：數字萬用表直流電流檔標有“mA”有1mA、1omA、100mA三檔量程。選擇量程，應根據電路中的電流大小。如不知電流大小，應選用最大量程。

　　2、測量方法：數字萬用表應與被測電路串聯。應將電路相應部分斷開后，將數字萬用表表筆接在斷點的兩端。紅表筆應接在和電源正極相連的斷點，黑表筆接在和電源負極相連的斷點。

　?。? ） 連接電路，使發光二極管正常發光。

　?。?） 按前面講的使用前的要求準備好數字萬用表并將選擇開關置于mA檔100mA量程。

　?。?） 斷開電位器中間接點和發光二極管負極間引線，形成“斷點”。這時，發光二極管熄滅。

　　（4） 將數字萬用表串接在斷點處。紅表筆接發光二極管負極，黑表筆接電位器中間接點引線。這時，發光二極管重新發光。數字萬用表指針所指刻度值即為通過發光二極管的電流值。

　?。?） 正確讀出通過發光二極管的電流值。記錄：通過發光二極管的電流為xx毫安。

　?。?） 旋轉電位器轉柄，觀察數字萬用表指針的變化情況和發光二極管的亮度變化。記錄：通過發光二極管的最大電流是xx毫安。最小電流是xx毫安。通過以上操作，我們可以進一步體會電阻器在電路中的作用。

　?。?） 測量完畢，斷開電源，按要求收好數字萬用表。

　　數字萬用表使用方法及測試電流、電容、二極管的方法解析----數字萬用表測試二極管的方法

　　使用數字萬用表二極管檔，將紅表筆插入VΩ孔黑表筆插入COM孔，我們知道在數字萬用表里紅表筆接觸內部電池正極，黑表筆接觸內部電池負極，而在指針萬用表里電阻擋是紅表筆接觸內部電池負極黑表筆接觸內部電池正極，將數字萬用表紅表筆接觸二極管正極，黑表筆接觸二極管負極，（測量正向電阻值）正常數值為300-600Ω

　　然后將紅表筆接觸二極管負極，黑表筆接觸二極管正極（測量反向電阻值），正常數值為“1”，如果兩次測量都顯示001或000并且蜂鳴器響，說明二極管已經擊穿，如果兩次測量正反向電阻值均為“1”說明二極管開路，如果兩次測量數值相近，說明管子質量很差，反向電阻值必須為“1”或1000以上，正向電阻值必須為300-600Ω。則為二極管是好的。
