萬用表又稱為復用表、多用表、三用表、繁用表等，是電力電子等部門不可缺少的測量?jī)x表，一般以測量電壓、電流和電阻為主要目的。萬用表按顯示方式分為指針萬用表和數字萬用表。是一種多功能、多量程的測量?jī)x表，一般萬用表可測量直流電流、直流電壓、交流電流、交流電壓、電阻和音頻電平等，有的還可以測交流電流、電容量、電感量及半導體的一些參數（如β）等。

　　查線路萬用表怎么用法

　　帶電情況下視情況使用交流電壓擋或者直流電壓檔！不帶點情況下使用電阻擋檢測電路通路和短路！

　　萬用表有個蜂鳴擋 就是用兩個表筆測同一根導線如果短路則沒有反應 如果是通路就會有蜂鳴聲音 有時候當設備本身由于接地不好 外殼帶電 可以用萬用表 紅表筆搭在外殼 黑標比直接與地面接觸 可以測出外殼漏電電器強度 使之在剩下的工作心里有數 同樣串聯進電路中測交直流電流。

　　檢查線路漏電與否，得使用兆歐表（搖表），因?yàn)槿f(wàn)用表電壓較低（9v），兆歐表電壓較高500v。因?yàn)榫€路工作電壓220v，對于漏電不明顯的線路，不好診斷。要想用數字表查線路漏電，首先需要切斷電源，對線路放電后，用電阻檔，2M檔位測量，正常顯示為1（無限大）。

　　測量線路是否在連通狀態，可以用萬用表歐姆檔測量。 測量的時候，要選擇電表指針接近偏轉0歐姆檔。 如果線路在電路中，要把線路的一頭（A端）接萬用表（紅表筆）100歐姆檔，黑表筆接要測量的線路的另一端（B端），測量出的結果是零的話，說明這線路是連通的也叫做通路，只有通路，電路中才有電流通過;如果測量到線路的A端到B端處萬用表歐姆檔電表指針沒有接近零歐姆的話，這線路已經在開路狀態，斷開叫做斷路或者開路。

　　怎樣用萬用表查找問題

　　萬用表查電氣故障，一般只用兩個檔，一個是電壓檔（含交直流電壓檔）另一個是歐姆。

　　如果設備不工作了，你第一想到的是否設備電壓正常，就需要你用萬用表的電壓檔（選擇交流電壓檔還是直流電壓檔，就看你的設備是交流設備還是直流設備）去測量。如果控制回路或二次回路斷線，在你熟悉原理圖的情況下也得用電壓檔去測量某處的電壓是否正常，如果確定該處的電壓不該有的反而有，該有的反而沒有，就說明該處有斷線或接觸不良的現象。為了更加確定是否該處存在問題，這時你還得將設備的電源斷開，有萬用表的歐姆檔確定是否該處確已斷線，以便排除故障。大致這樣，主要靠你對設備的熟悉，在工作中經驗的積累。

　　如何用萬用表檢查短路？

　　電容器短路電阻值為零；變壓器、電動機線圈碰殼其電阻也為零；

　　兩個絕緣線圈之間的短路等。 有些短路是測不出來的，如線圈匝間短路等。

　　議：

　　電阻是沒有極性的，用萬用表測電子的電壓，紅表筆接正，黑表筆接負，萬用表顯示為正數，反之為負，可以通過萬用表讀數來確定，把帶有蜂鳴器萬用表打到蜂鳴器檔位測量，如果萬用表發出滴滴響聲則判斷短路了

　　用萬用表檢測故障電路，查找故障元件

　　今天就教大家一個簡單的用萬用表判斷元件是否燒掉，該不該更換。

　　我們使用的萬用表

　　今天我就以壞掉的手機充電器為例，給大家講解一下，這個壞掉的充電器應該屬于工作時電流過大，把PCB上的焊錫都已融化，還導致了某些元件直接燒掉，先來看下燒掉的充電器圖片。

　　反面

　　正面

　　在反面的那個圖片的右方我們可以的看到PCB上的焊錫明顯融化掉，這樣的問題用萬用表是沒有直接辦法檢測的，這種現象也比較明顯，一眼就看出來，修復的話那就在融化的兩端引過來一根線再重新連在一起。

　　在正面的那張圖片，也可以清楚看到板子下方的電容明顯已經鼓了，說明其已經燒了，當然我們可以萬用表檢測一下，那個鼓了電容的右方有一個小電容，看似完整，不知道有沒有壞，我們就用萬用表測下這兩個小元件。

　　電容檢測

　　第一步：把萬用表調到電容檔選擇合適的量程

　　第二步：把萬用表的表筆分別放在兩個元件引腳兩端

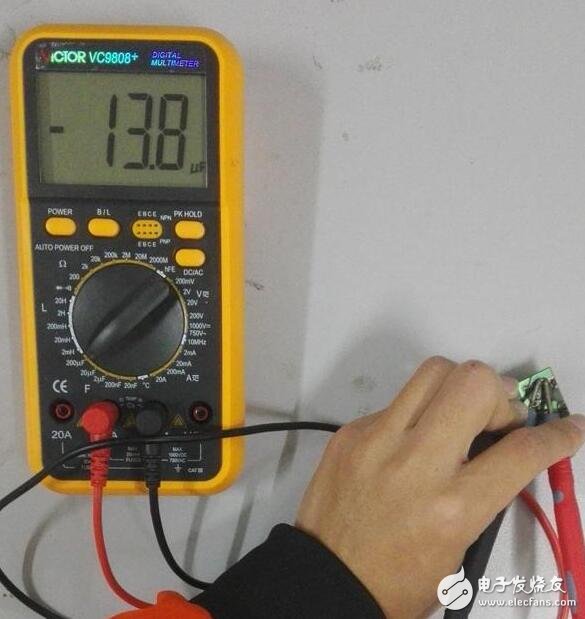

　　測量那個小電容實況圖

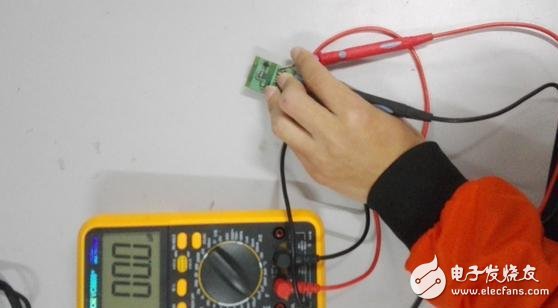

　　測量鼓的電容實況圖

　　經過我們用萬用表檢測可以清楚地看到，那個小電容測出來是由示數的，讀出萬用表顯示示數，然后再對比下電容上實際標注數值，如果這兩個數值接近那么說明電容正常，我們這個電容標注10uf，測出來13.8uf可以說是接近了。

　　再來看下第二張圖片，可以很明顯的看到萬用表的示數直接為零，這也足夠說明這個鼓的電容確實燒了，如果想要修復的話就找一個參數一樣的電容替換掉這一個。

　　二極管的檢測

　　說完電容了我們?cè)賮碚f下二極管的檢測，二極管檢測方法相對電容檢測來說簡單了一點，因?yàn)槲覀內f用表上自帶二極管擋，而且只有一個位置，不用考慮量程的問題，我們調到二極管擋上，然后把萬用表的正極接在二極管的陽極，萬用表的負極接在二極管的正極，如果你在萬用表顯示屏上看到有示數那么說明電路中的二極管正常（有的萬用表會響），沒有被擊穿。

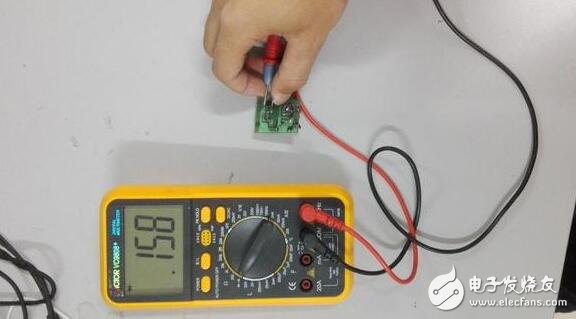

　　測量二極管實測圖

　　電感檢測

　　在手機充電器中電感是一個非常重要的元件幾乎每個充電器都少不了，因此我們也有必要學一個檢測電感的方法，“電感”我們高中的時候就學過，電感對直流電就相當于短路，我們可以很好地利用這一點和萬用表上的二極管擋結合。

　　我們都知道，如果二極管擋紅黑表筆直接連在一塊萬用表會發出響聲，不連在一塊不發出響聲，同樣連在電感上也是如此，試試吧，大家留意一下，在連接之前除了蜂鳴器不響之外，萬用表的顯示屏右上角只有一個二極管的符號。

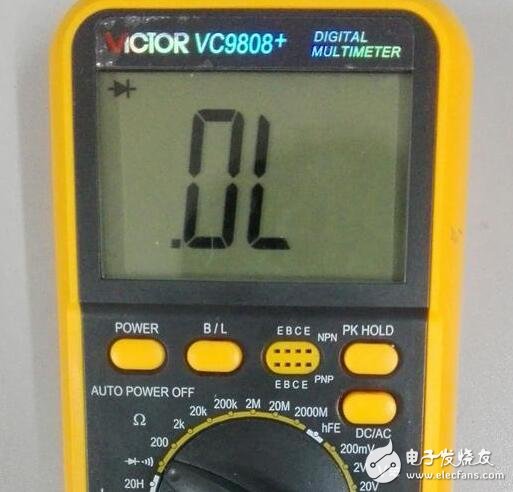

　　斷路或空載顯示

　　接下來我們把萬用表接在電感的兩側，再來看下萬用表顯示屏右上角的顯示屏上有什么變化。

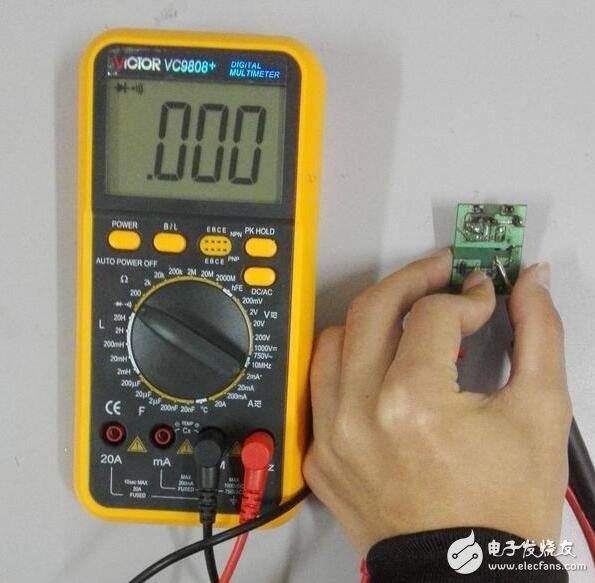

　　短路顯示

　　是不是又多了一個類似于手機信號的那種符號，它要表達的意思就是電感是正常的沒有斷路，出來這個現象此時你還會聽見蜂鳴器發出響聲，這時候我們可以確定電感正常。
