引言

　　目前，便攜式移動機器人全自主控制方式尚不成熟，其監控系統普遍采用人在環半自主控制方式設計。為滿足攜帶、系統小型化、嵌進式的結構特點，故設計便攜式移動機器人手持監控系統，并將其用于履帶結構便攜式移動機器人實驗平臺。

　　功能設計

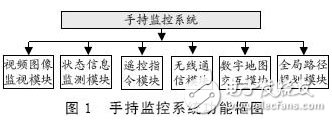

　　手持監控系統對便攜式移動機器人起到監視與控制的全局性作用。手持監控系統可劃分為視頻圖像監視模塊、狀態信息監測模塊、遠控指令模塊、無線通訊模塊、數字與圖交互模塊、全局路徑規劃模塊六大功能模塊（見圖1）。

　　視頻圖像監視模塊對便攜式移動機器人所處環境進行視頻監視；狀態信息監測模塊對機器人自身狀態信息的監測；遠控指令模塊實現基本的運動指令編碼以及發送；無線通訊模塊實現運動指令、狀態信息、視頻信號等數據的無線傳輸；數字輿圖交互模塊實現環境地理信息的數字化顯示及人機交互功能；全局路徑規劃模塊實現點到點的最優路徑搜索功能。

　　硬件系統

　　手持監控系統的硬件系統可劃分為若干模塊，各個模塊實現自身相對獨立的功能。

　　硬件結構與接口

　　手持監控系統硬件系統采用基于嵌進式系統的PCI 總線的PC/104plus 總線結構，分為無線通訊、嵌進式圖像采集、中心處理、遠控器、液晶顯示等五大模塊。無線通訊模塊又劃分為無線數據傳輸和無線視頻傳輸模塊。無線數據傳輸模塊實現運動指令、狀態信息等窄帶數據無線傳輸；無線視頻傳輸模塊實現視頻圖像信號等寬帶數據無線傳輸。

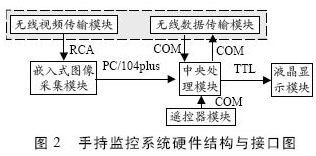

　　硬件系統各模塊通過接口實現信息交換與數據共享。中心處理模塊通過PC/104plus 總線與嵌進式圖像采集模塊接口，實現模塊之間視頻圖像數據的傳輸。中心處理模塊與無線數據傳輸模塊及遠控器模塊通過串口連接。中心處理模塊通過TTL接口與液晶顯示模塊連接。嵌進式圖像采集模塊與無線視頻傳輸模塊通過RCA 接口實現復合視頻信號的傳輸（見圖2）。

　　硬件模塊實現

　　無線數據傳輸模塊采用微功率無線數據傳送單元實現。嵌進式圖像采集模塊采用PC/104plus總線結構的嵌進式圖像采集卡實現。中心處理模塊采用PC/104plus總線結構的單板機實現。遠控器模塊通過自行設計電路板實現按鍵掃描、指令編碼以及串口發送等功能。液晶顯示模塊采用小型彩色液晶屏實現。以上各硬件模塊實現符合手持設備小型化、便攜式的硬件要求。

　　軟件系統

　　手持監控系統的軟件系統選用Windows CE（WinCE）作為嵌進式操縱系統平臺，監控系統軟件包括：操縱系統定制、設備驅動程序開發、應用程序。應用程序又分為：鍵盤掃描模塊、串口通訊模塊、視頻處理模塊、數字輿圖模塊、路徑規劃模塊五大模塊（見圖3）。
