機器視覺系統是一種非接觸式的光學傳感系統。它同時集成軟硬件，能夠自動地從所采集到的圖像中獲取信息或者產生控制動作。自起步發展到現在，機器視覺已有15年的歷史，主要經歷了數字電路組成、PC機和輸出設備組成、嵌入式三個階段，其中，嵌入式機器視覺系統依托專業計算機技術，具有實時多任務操作系統、高效壓縮芯片和功能強大的微處理器，可將視頻壓縮、傳輸與處理工作全部?jī)?nèi)置到芯片上，通過內部處理后可以直接連入以太網或廣域網，完成網絡實時遠程監控，是目前的研究熱點之一。

　　在國內外研究中，嵌入式機器視覺系統實現方式主要有三種：

　?。?）基于標準總線，采用DSP作為運算和控制處理器的系統。DSP芯片雖然能夠處理大量信息和高速運行，但其I/O接口單一，不易擴展，控制能力較弱，尚存在一定局限性。

　?。?）基于DSP+FPGA的機器視覺系統。FPGA與DSP的結合，可實現寬帶信號處理，大大提高信號處理速度，但FPGA使用的是硬件描述語言，其算法開發具有很大的難度，功能實現由硬件控制，系統受環境影響較大。

　?。?）采用ARM微處理器或采用ARM+DSP構建方式的機器視覺系統，這種構建方式人機交互功能強大，集成度高、實時性好、支持多任務，但該系統中ARM與DSP的數據交換方法仍采用外部電路連接，增加了系統的不穩定性。

　　綜合上述技術方案的優點和缺點，本文提出了一種新型機器視覺系統，實現圖像信息的高速采集與存儲。

　　其核心芯片選取TI公司最新生產的先進的雙核嵌入式芯片，將ARM處理器和DSP處理器集成在一個芯片中，通過軟件編程即完成ARM與DSP的協調工作。由該芯片構建開發的機器視覺處理系統，憑借植入Linux系統的ARM處理器的優異的控制性能，配合DSP的強大運算處理能力將保證系統擁有良好的實時性和穩定性，可以為機器視覺的研究和應用提供很好的視頻采集與處理硬件平臺。

　　1、系統功能

　　本系統為一高速圖像數據采集存儲系統，通過軟硬件設計能夠?qū)崿F(xiàn)：兩路分辨率640×480，幀頻60 f/s，12 b/pixel；一路分辨率1 024×1 024，幀頻60 f/s，12 b/pixel三路輸入信號實時采集。實時無壓縮存儲。

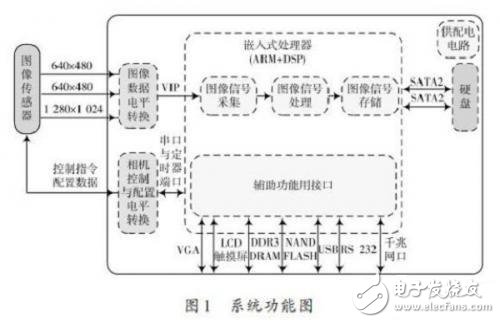

　　如圖1所示，系統通過串口控制圖像傳感器，使三路圖像數據信號、時鐘以及各種同步信號按要求輸入，系統依次進行圖像信號的采集、數據處理、存儲。系統利用自帶的接口可實現顯示、上位機通信、鍵盤控制等更多的功能，能夠?qū)崿F(xiàn)友好的人機對話。
