無人駕駛的感知部分作為計算機視覺的領域范圍，也不可避免地成為CNN發揮作用的舞臺。本文是無人駕駛技術系列的第八篇，深入介紹CNN（卷積神經網絡）在無人駕駛3D感知與物體檢測中的應用。

CNN簡介

卷積神經網絡（Convolutional Neural Network，CNN）是一種適合使用在連續值輸入信號上的深度神經網絡，比如聲音、圖像和視頻。它的歷史可以回溯到1968年，Hubel和Wiesel在動物視覺皮層細胞中發現的對輸入圖案的方向選擇性和平移不變性，這個工作為他們贏得了諾貝爾獎。時間推進到上世紀80年代，隨著神經網絡研究的深入，研究人員發現對圖片輸入做卷積操作和生物視覺中的神經元接受局部receptive field內的輸入有相似性，那么在神經網絡中加上卷積操作也就成了自然的事情。當前的CNN相比通常的深度神經網絡（DNN），特點主要包括：

一個高層的神經元只接受某些低層神經元的輸入，這些低層神經元處于二維空間中的一個鄰域，通常是一個矩形。這個特點受到生物神經網絡中receptive field的概念啟發。

同一層中不同神經元的輸入權重共享，這個特點可以認為是利用了視覺輸入中的平移不變性，不光大幅度減少了CNN模型的參數數量，還加快了訓練速度。
?

由于CNN在神經網絡的結構上針對視覺輸入本身特點做的特定設計，所以它是計算機視覺領域使用深度神經網絡的不二選擇。在2012年，CNN一舉打破了ImageNet這個圖像識別競賽的世界紀錄之后，計算機視覺領域發生了天翻地覆的變化，各種視覺任務都放棄了傳統方法，啟用了CNN來構建新的模型。無人駕駛的感知部分作為計算機視覺的領域范圍，也不可避免地成為CNN發揮作用的舞臺。

無人駕駛雙目3D感知

在無人車感知中，對周圍環境的3D建模是重中之重。激光雷達能提供高精度的3D點云，但密集的3D信息就需要攝像頭的幫助了。人類用兩只眼睛獲得立體的視覺感受，同樣的道理能讓雙目攝像頭提供3D信息。假設兩個攝像頭間距為B，空間中一點P到兩個攝像頭所成圖像上的偏移（disparity）為d，攝像頭的焦距為f，那么我們可以計算P點到攝像頭的距離為：

所以為了感知3D環境得到z，需要通過雙目攝像頭的兩張圖像I_l和I_r得到d，通常的做法都是基于局部的圖片匹配：

由于單個像素的值可能不穩定，所以需要利用周圍的像素和平滑性假設d(x,y)≈d(x+α,y+β)（假設α和β都較?。?，所以求解d變成了一個最小化問題：

這和optical flow任務想要解決的是非常類似的問題，不過是（Il，Ir）變成了（It ，It+1），所以下面將要介紹的算法，兩者都適用。

MC-CNN

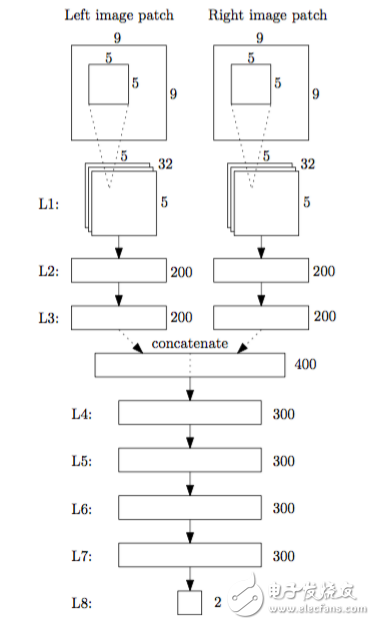

現在來看看Matching-Cost CNN算法，這個算法使用了一個CNN來計算上式的右側matchingcost，MC-CNN的網絡結構見圖1。

圖1 MC-CNN的網絡結構

這個網絡的輸入是兩個圖片的一小塊，輸出是這兩塊不匹配的概率，相當于一個cost函數，當兩者匹配時為0，不匹配時最大可能為1。通過對一個給定的圖片位置搜索可能的d取值，找到最小的CNN輸出，就得到了這一點局部的偏移估算。MC-CNN算法接下來做了如下后期處理：

Cross-based cost aggregation：基本思想是對鄰近的像素值相似的點的偏移求平均，提高估計的穩定性和精度。

Semi-global matching：基本思想是鄰近的點的平移應該相似，加入平滑約束并求偏移的最優值。

插值和圖片邊界修正：提高精度，填補空白。

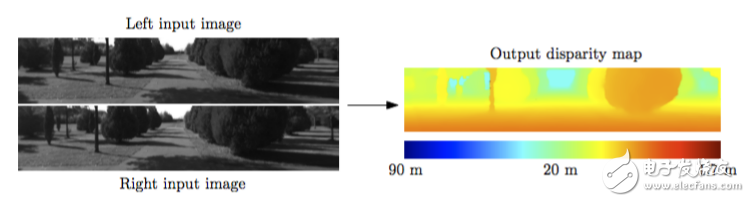

最終算法效果如下：

圖2 MC-CNN的算法效果

MC-CNN雖然使用了CNN，但僅限于計算匹配程度，后期的平滑約束和優化都是必不可少的，那有沒有可能使用CNN一步到位呢？FlowNet就是這樣做的。
