0 引言

　　異步電動機的動態數學模型是一個高階、非線性、強耦合的多變量系統，矢量控制是電機控制系統的一種先進控制方法，由于其交流調速時的優越性被廣泛應用到異步電機調速系統中。基于Simulink 的交流異步電機仿真可以驗證系統設計方案的有效性，在實驗室應用過程中可能遇到系統設計難題。

　　本文以雙閉環矢量控制系統為研究對象，在Simu-link 中進行仿真來驗證控制系統的有效性。通過分析仿真結果得到矢量控制系統的動靜態特性，從而證實了本設計方案的可行性。

　　1 矢量控制原理

　　矢量控制系統，簡稱VC 系統，坐標變換是核心思想。矢量控制的基本思想是以產生同樣的旋轉磁動勢為準則，將異步電動機在靜止三相坐標系上的定子交流電流等效成兩相靜止坐標系上的交流電流，在通過坐標旋轉變換將其等效成同步旋轉坐標系上的直流電流，等效過程中實現磁通和轉矩的解耦控制，達到直流電機的控制效果，得到直流電動機的控制量。便可將三相異步電動機等效為直流電動機來控制，獲得與直流調速系統接近的動、靜態性能。

　　矢量控制中矢量變換包括三相-兩相變換和同步旋轉變換，將d 軸沿著轉子總磁鏈?zhǔn)噶喀誶 的方向稱為M 軸，將q 軸逆時針轉90°，即垂直于矢量φr 的方向稱為T(mén) 軸，經過變換電壓-電流方程改寫為式（1），磁鏈方程為式（2）：

　　化簡可得轉矩方程為：

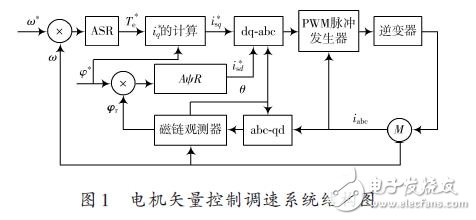

　　由式（2）可得轉子磁鏈φr 僅由定子電流勵磁分量isM 產生，與轉矩分量isT 無關，而isM 和isT 是相互垂直的，這兩者是解耦的。矢量控制變頻調速系統結構如圖1所示，從圖1上可以看出系統采用了轉速、磁鏈的閉環控制。圖中標*的量為給定量，其余為實際測量值。

　　2 基于Simulink 的異步電機矢量控制系統仿真模型

　　2.1 系統總體模型

　　根據矢量控制系統原理，利用Matlab/Simlink軟件中的電氣系統工具箱SimPowerSystems對系統進行仿真。

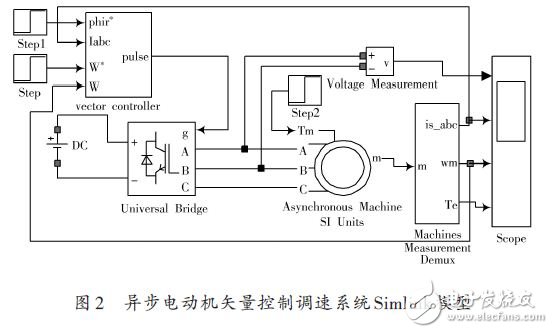

　　整體系統的仿真模型如圖2所示。
