為了表達生產機械電氣控制系統的結構、原理等設計意圖，便于電氣系統的安裝、調試、使用和維修，將電氣控制系統中各電器元件及其連接線路用一定的圖形表達出來，這就是電氣控制系統圖。用導線將電機、電器、儀表等元器件按一定的要求連接起來，并實現某種特定控制要求的電路。

　　而這里要討論的電氣原理圖它是電氣系統圖的一種。是根據控制線圖工作原理繪制的，具有結構簡單，層次分明。電氣系統圖主要有電氣原理圖、電器布置圖、電氣安裝接線圖等，繪圖軟件有電氣CAD、protell99、Cadence等。

　　電氣原理圖的作用：

　　電氣原理圖一般由主電路、控制電路、保護、配電電路等幾部分組成。主要用于研究和分析電路工作原理。

　　電氣原理圖是用來表明設備電氣的工作原理及各電器元件的作用，相互之間的關系的一種表示方式。 運用電氣原理圖的方法和技巧，對于分析電氣線路，排除機床電路故障是十分有益的。

　　需要注意的是：電氣原理圖的作用是便于閱讀和分析控制線路，應根據結構簡單、層次分明清晰的原則，采用電器元件展開形式繪制。它包括所有電器元件的導電部件和接線端子，但并不按照電器元件的實際布置位置來繪制，也不反映電器元件的實際大小。

　　電氣原理圖的主要種類：

　　電氣電路圖有原理圖、方框圖、元件裝配以及符號標記圖等。

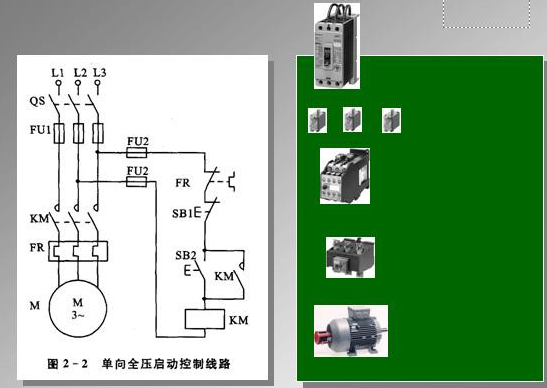

　　原理圖

　　電氣原理圖是用來表明設備的工作原理及各電器元件間的作用，一般由主電路、控制執行電路、檢測與保護電路、配電電路等幾大部分組成。這種圖，由于它直接體現了電子電路與電氣結構以及其相互間的邏輯關系，所以一般用在設計、分析電路中。分析電路時，通過識別圖紙上所畫各種電路元件符號，以及它們之間的連接方式，就可以了解電路的實際工作時情況。

　　電氣原理圖又可分為整機原理圖，單元部分電路原理圖，整機原理圖是指所有電路集合在一起的分部電路圖。

　　方框圖（框圖）

　　方框圖是一種用方框和連線來表示電路工作原理和構成概況的電路圖。從某種程度上說，它也是一種原理圖，不過在這種圖紙中，除了方框和連線，幾乎就沒有別的符號了。它和上面的原理圖主要的區別就在于原理圖上具體地繪制了電路的全部的元器件和它們的連接方式，而方框圖只是簡樸地將電路按照功能劃分為幾個部分，將每一個部分描繪成一個方框，在方框中加上簡樸的文字說明，在方框間用連線（有時用帶箭頭的連線）說明各個方框之間的關系。所以方框圖只能用來體現電路的大致工作原理，而原理圖除了具體地表明電路的工作原理之外，還可以用來作為采集元件、制作電路的依據。

　　元件裝配以及符號標記圖

　　它是為了進行電路裝配而采用的一種圖紙，圖上的符號往往是電路元件的實物的形狀圖。這種電路圖一般是供原理和實物對照時使用的。印刷電路板是在一塊絕緣板上先覆上一層金屬箔，再將電路不需要的金屬箔腐蝕掉，剩下的部分金屬箔作為電路元器件之間的連接線，然后將電路中的元器件安裝在這塊絕緣板上，利用板上剩余的導電金屬箔作為元器件之間導電的連線，完成電路的連接。元器件裝配圖和原理圖中大不一樣。它主要考慮所有元件的分布和連接是否合理，要考慮元件體積、散熱、抗干擾、抗耦合等等諸多因素，綜合這些因素設計出來的印刷電路板，從外觀看很難和原理圖完全一致。
