集成電路CD4011是一個包含4個與非門的CMOS電路，每個與非門有2個輸入端一個輸出端。當兩輸入端有一個輸入為0，輸出就為0。只有當輸入均為1時，輸出才為1。當兩個輸入端都為0時，輸出是1。

　　本文主要介紹CD4011制作的聲光控延時開關電路，分別從發工作原理、元器件的選擇、安裝與制作、調試以及故障檢測與檢修方面來詳細介紹，一起來了解一下。

　　一、電路的工作原理

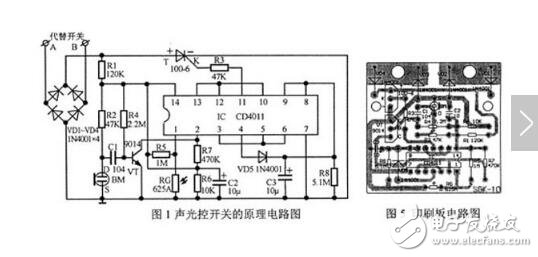

　　聲光控延時開關的電路原理圖見圖1所示。電路中的主要元器件是使用了數字集成電路cd4011，其內部含有4個獨立的與非門vd 1～vd4，使電路結構簡單，工作可靠性高。

　　顧名思義，聲光控延時開關就是用聲音來控制開關的“開啟“，若干分鐘后延時開關“自動關閉”。因此，整個電路的功能就是將聲音信號處理后，變?yōu)殡娮娱_關的開動作。明確了電路的信號流程方向后，即可依據主要元器件將電路劃分為若干個單元，由此可畫出圖2所示的方框圖。

　　結合圖2來分析圖1。聲音信號（腳步聲、掌聲等）由駐極體話筒bm接收并轉換成電信號，經c1耦合到vt的基極進行電壓放大，放大的信號送到與非門（vd1）的2腳，r4、r7是vt偏置電阻，c2是電源濾波電容。

　　為了使聲光控開關在白天開關斷開，即燈不亮，由光敏電阻rg等元件組成光控電路，r5和rg組成串聯分壓電路，夜晚環境無光時，光敏電阻的阻值很大，rg兩端的電壓高，即為高電平間t=2πr8c3，改變r8或c3的值，可改變延時時間，滿足不同目的。vd3和vd4構成兩級整形電路，將方波信號進行整形。當c3充電到一定電平時，信號經與非門vd3、vd4后輸出為高電平，使單向可控硅導通，電子開關閉合；c3充滿電后只向r8放電，當放電到一定電平時，經與非門vd3、vd4輸出為低電平，使單向可控硅截止，電子開關斷開，完成一次完整的電子開關由開到關的過程。

　　二極管vd1～vd4將交流220v進行橋式整流，變成脈動直流電，又經r1降壓，c2濾波后即為電路的直流電源，為bm、vt、ic等供電。

　　原理圖：

　　線路板圖：

　　用聲光控延時開關代替住宅小區的樓道上的開關，只有在天黑以后，當有人走過樓梯通道，發出腳步聲或其它聲音時，樓道燈會自動點亮，提供照明，當人們進入家門或走出公寓，樓道燈延時幾分鐘后會自動熄滅。在白天，即使有聲音，樓道燈也不會亮，可以達到節能的目的。聲光控延時開關不僅適用于住宅區的樓道，而且也適用于工廠、辦公樓、教學樓等公共場所，它具有體積小、外形美觀、制作容易、工作可靠等優點，適合廣大電子愛好者自制。

　　二、元器件的選擇

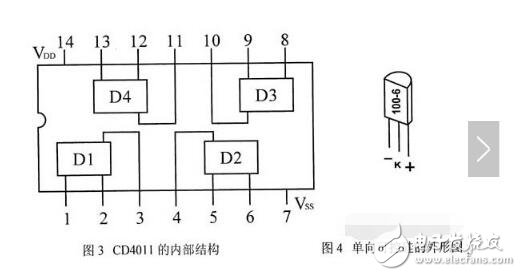

　　ic選用cmos數字集成電路cd4011，其里面含有四個獨立的與非門電路。內部結構見圖3，vss是電源的負極，vdd是電源的正極?？煽毓鑤選用1 a／400v的進口單向可控硅1 00-6型，如負載電流大可選用3a、6a、10a等規格的單向可控硅，單向可控硅的外形如圖4所示，它的測量方法是：用r×1檔，將紅表筆接可控硅的負極，黑表筆接正極（如印制板圖所示），這時表針無讀數，然后用黑表筆觸一下控制極k，這時表針有讀數，黑表筆馬上離開控制極k這時表針仍有讀數（注意觸控制極時正負表筆是始終連接說明該可控硅是完好的。駐極體選用的是一般收錄機用的小話筒，它的測量方法是：用r×100檔將紅表筆接外殼的s、黑表筆接d，這時用口對著駐極體吹氣，若表針有擺動說明該駐極體完好，擺動越大靈敏度越高；光敏電阻選用的是625a型，有光照射時電阻為20k以下，無光時電阻值大于100mq，說明該元件是完好的。二極管采用普通的整流二極管1n4001～1n4007。總之，元件的選擇可靈活掌握，參數可在一定范圍內選用。其它元件按圖1所示的標注即可。

　　三、安裝制作

　　準備好全套元件后，用萬用表粗略地（因出廠前已測量過）測量一下各元件的質量，做到心中有數。焊接時注意先焊接無極性的阻容元件，電阻采用臥裝，電容采用直立裝，緊貼電路板，焊接有極性的元件如電解電容、話筒、整流二極管、三極管、單向可控硅等元件時千萬不要裝反，注意極性的正確，否則電路不能正常工作甚至燒毀元器件。印刷電路圖如圖5所示。

　　四、調試

　　調試前，先將焊好的電路板對照印刷電路圖認真核對一遍，不要有錯焊、漏焊、短路、元件相碰等現象發生。通電后，人體不允許接觸電路板的任一部分，防止觸電，注意安全。如用萬用表檢測時，只用將萬用表兩表筆接觸電路板相應處即可。

　　本電路調試時請先將光敏電阻的光擋住，將ab分別接在電燈的開關位上，用手輕拍駐極體，這時燈應亮，若用光照射光敏電阻，再用手重拍駐極體，這時燈不亮，說明光敏電阻完好，這時即告本套件制作成功。若不成功請仔細檢查有無虛假錯焊和拖錫短路現象。

　　五、故障檢測及檢修

　　調試中可能會出現以下故障。應根據具體情況進行檢修。

　　（1）晚上聲音小時白熾燈EL不亮，當聲音很大時燈才亮。這是聲音信號輸入電路靈敏度降低所致。其原因可能是話筒MIC靈敏度降低、電容C1容量減小、三極管T1、電阻R2、R3等元件參數改變等等。檢修時，可適當減小電阻R1的阻值以提高M(jìn)IC的靈敏度。增大電阻R2和減小電阻R3的阻值，以降低三極管T1的靜態工作點。也可用一個等值電容與C1并聯，觀察效果是否改變等方法，提高聲音輸入電路的靈敏度。

　?。?）晚上白熾燈EL經常誤觸發而發光。這一般是聲音信號輸入電路靈敏度太高所致。檢修時對該部分電路的元件與上述（1）進行相反調整。

　?。?）白天有聲音時白熾燈EL便亮。這是光信號輸入電路的故障。檢修時，檢查光敏電阻Rg是否接收光線不足，可采用清除光敏電阻Rg處灰塵，檢查光敏電阻Rg的位置是否正確，光敏電阻Rg是否開路，適當增大電阻R4的阻值，降低與非門1的1端輸入電平等辦法加以解決。

　?。?）晚上有聲音時白熾燈EL也不亮。其原因是聲音信號輸入電路在有聲音時不能輸出高電平，光信號輸入電路輸出低電平，集成電路IC1損壞等造成的。檢修時，在有聲音信號時測量與非門1的2端是否為高電平，在無光時測量與非門1的1端是否為高電平。若不是高電平說明故障在相應的輸入電路，若是高電平應檢查集成電路IC1的邏輯關系是否正確。

　?。?）白天和晚上白熾燈EL均長亮。其原因一般是雙向可控硅T2被擊穿。檢修時，斷電后用萬用表的電阻擋測量T2兩個陽極之間的電阻，若在1KΩ以下，則說明雙向可控硅T2已經被擊穿，應更換。

　?。?）白熾燈EL點亮的延時時間不合適。若燈亮的延時時間縮短了，有可能是電容C3漏電或者是容量減小所致，可用一只相同的電容嘗試。若嫌延時時間不夠，可適當增大電阻R8的阻值，或者增大電容C3的容量。反之，減小電阻R8的阻值或者電容C3的容量即可。
