根據虛擬機的原理和執行機制，對虛擬機的機器碼執行方案進行了總體設計，如圖3所示。PLC文件是梯形圖程序的保存文件，通過對PLC文件進行詞法分析、語法分析和語義分析編譯產生PLM文件，然后調用宏匯編庫，并進行一系列的轉換生成機器碼，產生PLE文件;最后創建機器運行環境來執行機器碼，宏匯編庫中是每個梯形圖指令對應的宏匯編段。

?

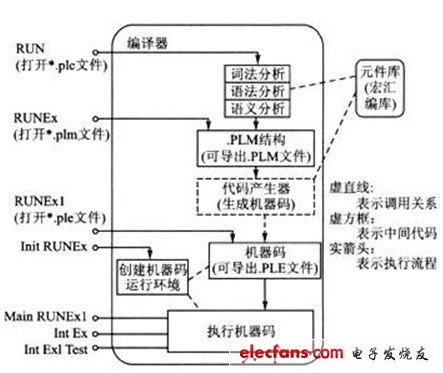

　　圖3 虛擬運行總體設計框圖

　　(4)交叉開發調試算法研究

　　非嵌入式通常采用本機開發、本機調試、本機運行的開發方式;而嵌入式開發需要交叉開發，絕大多數采用宿主機開發、宿主機和目標機之間交叉調試、目標機運行的方式開發。

　　交叉開發調試算法：

　　在宿主機平臺上編寫程序代碼;

　　固化監控器至目標機上;

　　連接宿主機和目標機;

　　編譯鏈接應用程序，生成可執行代碼;

　　將可執行代碼下載到目標機;

　　使用交叉調試器進行調試;

　　如果程序調試沒有發現異常，轉至11);

　　調試程序時發生錯誤，利用交叉調試器定位錯誤;

　　修改錯誤代碼;

　　重復4)-10);

　　將目標機程序固化在目標機上。

　　4 嵌入式軟PLC改造后的控制系統

　　以測試繼電器TV5實驗為例。其要求如下：每次測試5個繼電器，每個繼電器的動作頻率是5s開，5s關。根據要求，試驗最好的結果是每個繼電器用6個TV負載，即每個TV負載是5s開，55s管。輸入點有：開關，檢出，復位M個，停止次數設定量N次，動作頻率設定L個，常開/觸點轉換。其中，M=測試產品個數，N、L個數由實際需要確定。其算法如下：

　　設定一個循環周期，使累積誤差最小;

　　在循環周期內設計動作時間和動作頻率，以及動作次數;

　　設計相關聯動、互鎖、緊急停車和復位等功能;

　　執行動作與反饋根據產品相關標準進行比較，判定結果和設定中斷程序。

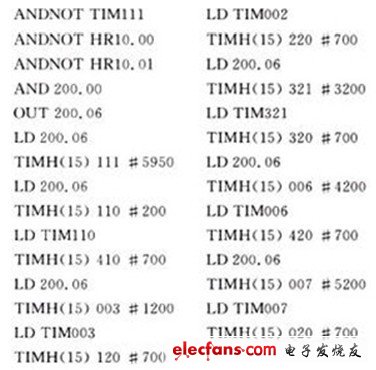

　　采用模塊化程序設計編程，各模塊均由主程序調用，且為了程序不出誤動作，還要考慮電流諧波和沖擊對高電源的要求。用了算法優化設計，5個繼電器每隔2s一個動作，5個剛好10s。其中一個動作頻率程序如下：

?

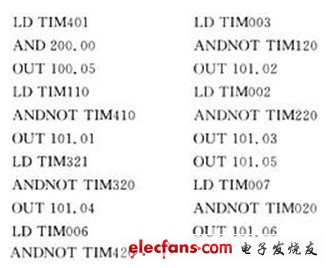

　　與之對應的動作如下：

?

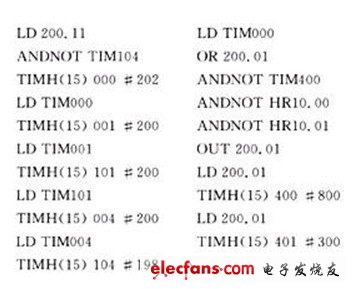

　　該程序檢出判斷程序如下：

?

?

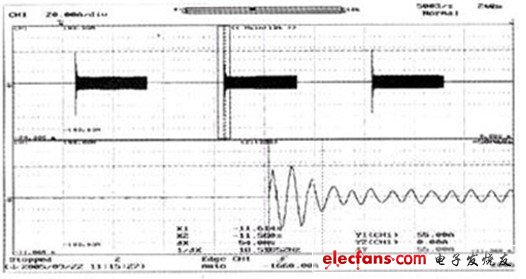

　　圖4 TV負荷電壓電流波形

　　由圖4可知：啟動時突入電流最大值約為55A，突入時間約為54ms，定常為8A。

?

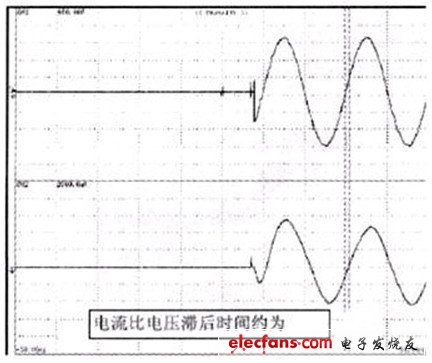

　　圖5 電機電壓和電流波形

　　由圖5可知：電流滯后電壓約為0.9ms，其功率因素為0.96。

　　實驗結果與測試要求基本一致。如果不采用優化算法程序設計，則對電源要求很高，所以該控制系統可以應用實現，無形中降低了成本。
