3.3 外部輸入模塊

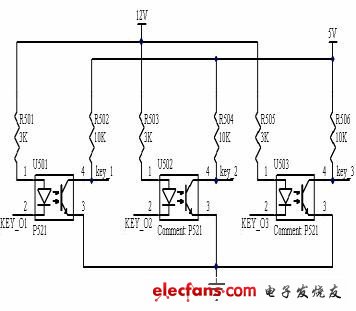

　　圖3 是外部按鍵輸入模塊，圖中key_1，key_2，key_3 與Stm32F101 引腳分別相連，鍵按下時該鍵輸入為0，當多于一個鍵同時按下時視為無效。則有效模式分別對應110，101，011 三種狀態。當按下其中任意一鍵時，發光二極管導通，發出光信號作為三極管的基極輸入，三極管導通，對應Stm32F101引腳低電平，從而作出相應處理。采用光電耦合，增強了抗干擾能力。

　　圖3 外部按鍵結構圖。

　　圖4 為紅外遙控解碼模塊接口圖，D0，D1，D2，D3連到Stm32F101.紅外遙控模塊采用了解碼電路（BM2272）與編碼電路（BM2262）配合使用的一塊解碼專用集成電路。圖4 中BM2272 模塊接收BM2262紅外線傳輸方式發送來的一系列地址和數據，通過地址位進行2 次連續比較，如果發現沒有錯誤的碼字和不匹配的字，輸入的數據被解碼并傳送給相應的數據腳輸出，同時VT 腳輸出一個高低平的脈沖來表明一個有效地發射。

　　圖4 紅外模塊遙控解碼模塊接口圖。

　　4 軟件設計

　　軟件總體設計分為Atmega 8 軟件設計和Stm32F101 軟件設計。Stm32F101 收到命令后進入相關的處理函數，根據命令執行不同的操作，同時通過I2C 總線與Atmega8 通訊。

　　4.1 Atmega8 軟件流程

　　開始后首先執行系統初始化，其中包括初始化定時器，串口，I2C 等，然后從E2PROM 中讀取掉電時刻保存的電機參數，完全還原電機掉電時的狀態。進入主函數后循環執行各個子函數。當電機轉動時，根據采集的電平信號更新結構體變量，轉過一圈motor_ data 元素加1 或者減1，當motor _ data 與motor_ over 相等時產生外部中斷信號使Stm32F101 發生中斷，在中斷函數體內執行程序使電機停止下來。

　　無論何時掉電，都會立即進入掉電保存程序，將重要參數寫進E2PROM，下次上電時完全還原電機掉電時刻的參數。由于Stm32F101 是主I2C，當Atmege8 接收到I2C 數據時產生I2C 中斷，保存數據到相應數組，同時置位相關標志位，當循環到I2C中斷標志為1 時，馬上進入處理命令函數，滿足條件時中斷Stm32F101，程序流程圖如圖5 所示。

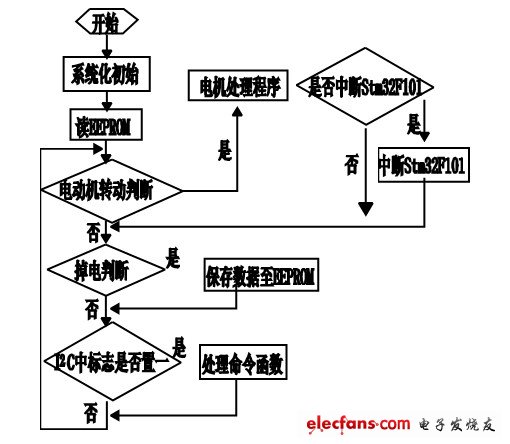

　　圖5 Atmega8 軟件流程圖。
