Motionchip是一種性能優異的專用運動控制芯片，擴展容易，使用方便。本文基于該芯片設計了一款可用于直流有刷/無刷伺服電機的智能伺服驅動器，并將該驅動器運用到加氫反應器超聲檢測成像系統中，上位機通過485總線分別控制直流有刷電機和無刷電機，取得了很好的控制效果，滿足了該系統的高精度要求。

　　在傳統的電機伺服控制裝置中，一般采用一個或多個單片機作為伺服控制的核心處理器。由于這種伺服控制器外圍電路復雜，計算速度慢，從而導致控制效果不理想。近年來，許多新的電機控制算法被研究并運用于電機控制系統中，如矢量控制、直接轉矩控制等。隨著這些控制算法的日益復雜，必須具備高速運算能力的處理器才能實現實時計算和控制。為了適應這種需要，國外許多公司開發了控制電機專用的高檔單片機和數字信號處理器（DSP）?，F(xiàn)在，通常使用的伺服控制器的控制核心部分大都由DSP和大規模可編程邏輯器件組成，這種方案可以根據不同需要，靈活的設計出性能很好的專用伺服控制器，但是一般研制周期都比較長。

　　MotionChip的特點

　　MotionChip是瑞士Technosoft公司開發的一種高性能且易于使用的電機運動控制芯片，它是基于TMS320C240的DSP，外圍設置了許多電機伺服控制專用的可編程配置管腳。TMS320C240是美國TI公司推出的電機控制專用16位定點數字信號處理器，其具有高速的運算能力和專為電機控制設計的外圍接口電路。MotionChip很好的利用了該DSP的優點，并集成多種電機控制算法于一身，以簡化用戶設計難度為目的，設計成為一種新穎的電機專用控制芯片。MotionChip有著集成全部必要的配置功能在一塊芯片的優點，它是一種為各種電機類型進行快速和低投入設計全數字、智能驅動器的理想核心處理器。具有如下特點：

　　·可用于控制5種電機類型：直流有刷/無刷電機、交流永磁同步電機、交流感應電機和步進電機，且易于嵌入到用戶的硬件結構中；

　　·可以選擇獨立或主從方式工作，并可根據需要，設置成通過網絡接口進行多伺服控制器協同工作；

　　·全數字控制環的實現，包括電流/轉矩控制環、速度控制環、位置控制環；

　　·可實現各種命令結構：開環、轉矩、速度、位置或外環控制，步進電機的微步進控制，并可實現控制結構的配置，其中包括交流矢量控制；

　　·可以配置使用各種運動和保護傳感器（位置、速度、電流、轉矩、電壓、溫度等）；

　　·使用各種通訊接口，可以實現RS232/RS485通訊、CAN總線通訊；

　　·基于Windows95/98/2000/ME/NT/XP平臺，強大功能的IPM Motion Studio 高級圖形編程調試軟件：可通過RS232快速設置，調整各參數與編程運動控制程序。其功能強大的運動語言包括：34種運動模式、判決、函數調用，事件驅動運動控制、中斷。因此便于開發和使用。

　　·可以通過動態鏈接庫TMLlib，利用VC/VB實現PC機控制；也可以與Labview和PLC無縫連接，通過動態鏈接庫，用戶可以在上層開發電機的控制程序，研究控制策略。

　　運動控制系統設計

　　本文是以MotionChip為控制器核心，直流無刷電機/有刷電機/永磁同步電機為控制對象進行伺服驅動器設計。設計指標為：適應12— 36V寬范圍直流母線電壓輸入，工業標準5V邏輯電源輸入，最大輸出電流3A，峰值電流6A。在進行伺服控制器設計之前，根據MotionChip的特點和伺服電機的特性進行總體功能設計如下：

　　·采用位置環、速度環、電流環的三環結構；三環都采用PID調節器；電機參數設置采用計算機輔助計算和工程整定相結合的辦法；

　　·具有通用伺服控制器接口，并可利用提供的人機接口進行獨立參數設置，有網絡通訊接口進行獨立參數設置，有網絡通訊接口方便外部監視和控制。

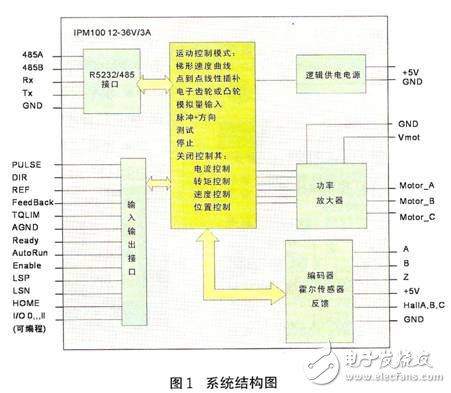

　　伺服系統的總體系統結構可以分為：MotionChip最小系統、驅動電路、電流反饋檢測、外部控制接口、通訊接口等，如圖1所示。伺服驅動器的硬件結構分為2個主要部分：驅動電路部分：主要包括逆變橋、前置驅動、電流檢測；

　　控制電路部分：包括反饋檢測、外部控制接口、通訊接口、MotionChip最小系統。
