新能源汽車新能源汽車是指采用非常規的車用燃料作為動力來源（或使用常規的車用燃料、采用新型車載動力裝置），綜合車輛的動力控制和驅動方面的先進技術，形成的技術原理先進、具有新技術、新結構的汽車。新能源汽車電機控制原理，其核心就是變頻調速技術的應用。

我們知道新能源汽車大多所用的驅動電機類型有三相永磁同步電機、三相交流異步電動機等，當給輸入電機三相平衡均勻的正弦交流電能時電機就可以旋轉，對外輸出轉矩，新能源汽車所配備的電源是直流電源，驅動電機時需要將電源提供的直流電轉換為三相交流電，這個轉換裝置叫做電機控制器，英文縮寫是MCU,電機控制器是如何工作的呢？下面小編就簡單的闡述一下電機控制器的工作原理。

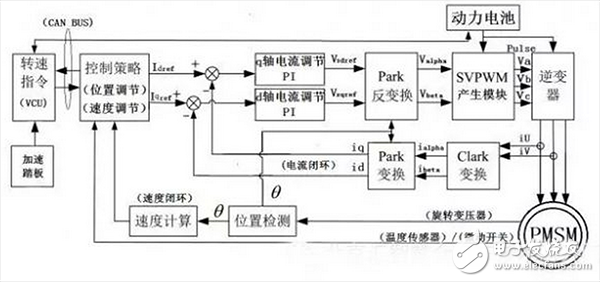

下面我們看一下新能源汽車永磁同步電動機控制系統組成框圖（見圖1）：

在控制方法中，磁場定向控制(FOC)和直接轉矩控制(DTC)作為交流電動機的兩種高性能控制策略,在實際中得到了廣泛的應用,最初僅用于異步電動機的控制,現在已經被擴展到同步電動機、永磁同步電動機的控制上，對電機的啟動、加速、運轉、減速及停止進行控制。根據不同電機的類型及電機的使用場合有不同的要求時，通過控制達到快速啟動、快速響應、高效率、高轉矩輸出及高過載能力的目的。

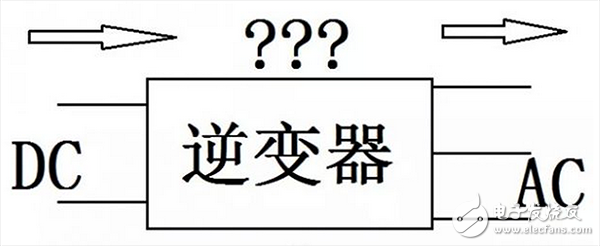

在電機控制中，三相逆變器（見圖2）是最重要的部分，它是將輸入的直流電轉換為交流電的功率部分，它即屬于主回路部分，也屬于控制執行部分，本文內容主要是講解三相逆變器的工作原理。

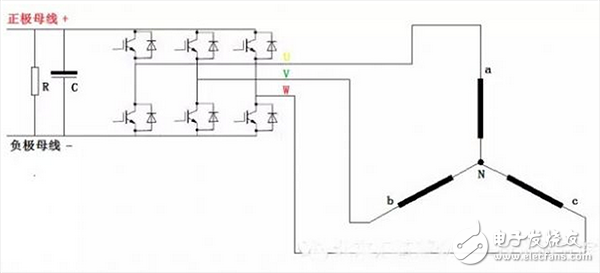

接下來我們要看一看逆變器的內部，也就是主回路電路圖（見圖3），由6個IGBT(絕緣柵雙極型晶體管)組成，每一相輸出線和正負直流母線之間各連接一只IGBT功率管，我們稱連接正極母線的IGBT與輸出端節點為“上橋臂”，稱連接負極母線的IGBT與輸出端節點為“下橋臂”，每一相的上、下橋臂統稱為“半橋”，6個IGBT的序號一般為T1~T6(小編習慣用VD1~VD6)，第一相的上橋臂是T1（或VD1）,其他的IGBT所對應的位置應從PWM的坐標圖里去找，小編這里先買個關子！

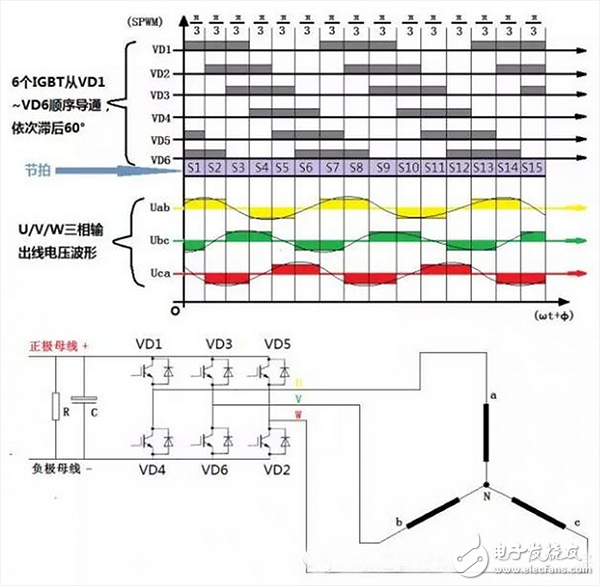

為了能夠?qū)⑤斎氲闹绷髯兂山涣麟姡?個IGBT會從T1~T6(或VD1~VD6)依序循環的導通和關閉，并依次的間隔60°順序?qū)ǎɑ蜿P(guān)斷），U/V/W三相的相位差為120°，這也就意味著和第一相（U相）上橋臂導通（或關斷）時刻間隔120°的IGBT為第二相（V相）的上橋臂，和第二相（V相）上橋臂導通（或關斷）時刻間隔120°的IGBT為第三相（W相）的上橋臂，下橋臂的序號很好辨別，大家都知道一個周期的正弦交流電所經過的角度是360°（2π）、其中正半波經過180°（π）會從第二象限進入第三象限，變?yōu)樨?fù)半波并經過180°（π）。大家想一想，在每一相的上、下橋臂能同時導通嗎？可以有疊加關系嗎？答案很肯定，當然不可以，因為上下橋臂中間直接連接并作為這一相的輸出端，如果有同時導通或者是疊加導通會導致正負母線之間直接跨導，造成短路，顯然這樣是禁止發生的。所以當某一相的上橋臂導通區間內下橋臂是不可以導通的，也就是完全關斷狀態，上橋臂導通180°（π）后立刻關斷、這視為此相的正半波。另外哪一項在上橋臂關斷時刻起導通并經過180°（π）就為此相的下橋臂。如圖4.

每一相間隔120°的循環輸出就會產生交流電了，連接永磁同步電動機后就會建立旋轉磁場，電機轉子就可以旋轉并對外做功了。
