4 軟件設計方案

　　4.1 通信協議

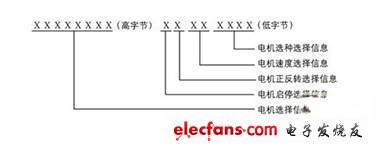

　　pc機客戶端應用軟件發送相應的控制命令后，利用計算機應用層提供的ch372接口協議，usb端口會依次向下發送一個或多個雙字節的數據信息，兩個模塊中的單片機處理各自接收到的數據，實現電機控制。每一個雙字節數據位的定義如下：

　?。?）電機選擇：每一個不同的高字節數據和各個can節點的sja1000中的驗收代碼寄存器的值一一對應，可以使低字節的控制命令準確的到達對應的電機驅動器。

　?。?） 電機啟停選擇：1為啟動，0為停止。

　?。?） 電機正反轉選擇：1為正轉，0為反轉。

　?。?） 電機速度選擇：從00到11分別設有四個檔位的速度。通過改變脈沖周期改變速度。

　　（5） 電機行程選擇：從0000到1111分別代表十六個不同行程的脈沖數。

　　4.2 軟件流程

　　pc機發送的每一個雙字節數據都是先發高字節，后發低字節，usb總線接口芯片ch372選用單向數據流通訊方式，接收完數據塊后，以外部中斷請求方式通知單片機接收數據，單片機應答后進入中斷服務程序，把接收到第一個雙字節數據的高字節寫入正處在復位模式的can控制器sja-1000的數據發送緩沖區的標識碼字節1的地址，低字節寫入can控制器sja1000的數據發送緩沖區的tx數據1的地址，can控制器sja1000由復位模式進入工作模式，并發送數據到can總線，數據發送完畢并對方收到后，can控制器回到復位狀態，把接收到的下一雙字節數據的高字節寫入正處在復位模式的can控制器sja1000的數據發送緩沖區的標識碼字節1的地址，低字節寫入can控制器sja1000的數據發送緩沖區的tx數據1的地址，can控制器sja1000由復位模式重新進入工作模式，并發送數據到can總線……，直到讀到的ch372緩沖區中所有數據發送完畢，單片機退出中斷，等待下一次中斷。圖4為轉換模塊程序流程。

　　在can節點模塊數據接收端，單片機接收到saj1000緩沖區的數據后，通知對方收到數據并清空sja1000接收緩沖區，然后進行數據處理，通過單片機i/o口控制電機動作，數據處理完后，準備下次數據接收。圖5為can節點模塊流程。

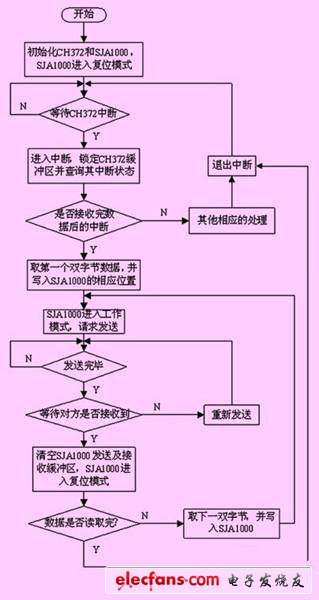

　　圖4 usb-can模塊流程

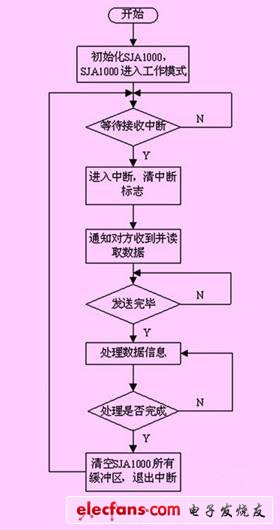

　　圖5 can節點模塊流程

　　5 結束語

　　can現場總線具有通信距離遠、傳輸速度快的特點，該系統可實現對電機的全集成數字控制。基于步進電機行程的可控性，本系統可實現對運動對象的精確位置控制。此外，可以在can節點模塊上多加幾路限位等機械急停按鈕，使電機更加安全、可靠的運行。
