3.1 地址編碼電路

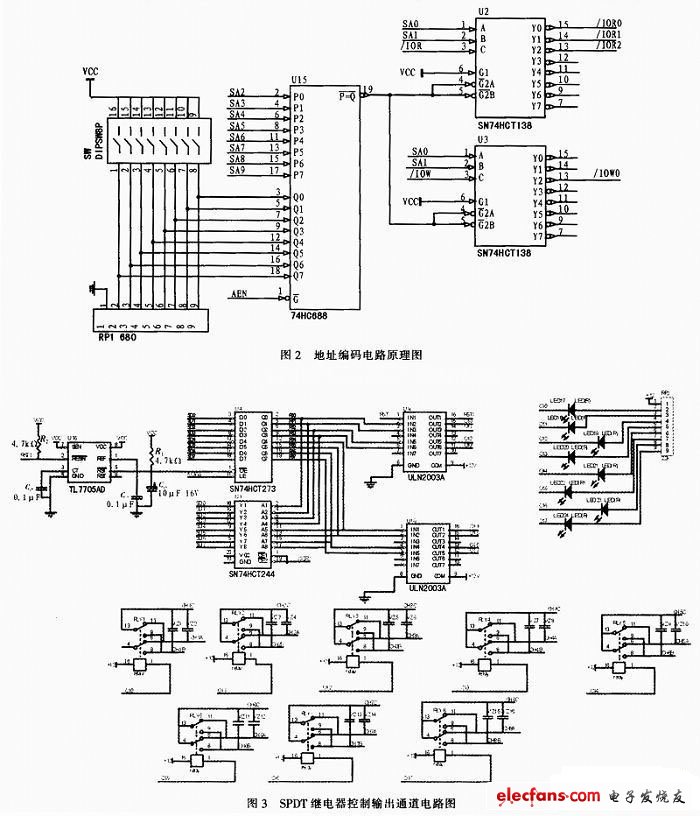

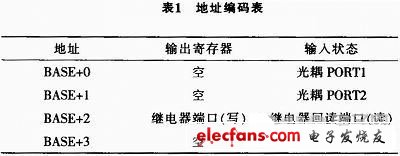

　　測試系統中每塊電路板都有唯一的一個板選地址，因此若對某個模塊進行讀寫操作，必須選定該板選地址；測試系統通常含有多塊電路插板，而ISA總線不能同時讀寫多塊電路插板，因此，測試系統需要地址編碼電路，該地址編碼電路位于多通道控制電路上。如圖 2所示，地址編碼電路由上拉電阻排、撥碼開關和編碼芯片組成。ISA地址總線的高位地址SA2…SA9作為板選地址，與撥碼開關設定的板基地址經過編碼芯片U15進行比較，如果比較結果相同，選通地址編碼器U2、U3，將低位地址SA0、SA1進行編碼，得到讀寫控制信號IOR0IOR2、IOW0.由電路圖可知，對于繼電器通道的控制信號寫與回讀使用的是同一個地址。板選地址編碼方式如表1所示。

　　3.2 SPDT繼電器控制輸出電路

　　8路單刀雙擲繼電器控制輸出能夠?qū)崿F(xiàn)輸出開關控制、數據回讀、數據所存、繼電器驅動和工作狀態指示功能，電路圖如圖3所示。其中電阻R1、R2、芯片U16和電容C17、C18、C19組成輸出開關控制電路；芯片U1和U4實現數據傳遞功、數據所存和數據回讀功能，芯片U9和U10實現繼電器驅動功能，發光二極管LED17到LED24用于工作狀態指示，上拉電阻排RP2實現對繼電器驅動電路和工作狀態指示電路的限流功能，繼電器控制輸出電路由繼電器RLY1~RLY8及相應的輸出濾波電容組成。

　　如圖3所示，以其中一條控制通道為例，SPDT繼電器控制輸出電路工作原理如下：控制信號通過數據總線SD0~SD7發送給鎖存器U4，在U4使能信號端的控制下，供給繼電器驅動器U9，U9的輸出端直接控制繼電器的引腳1;當控制信號為低電平“0” 時，繼電器閉合，同時LED發光表示該通道繼電器正在使用狀態；當控制信號為高電平“1”時，繼電器斷開，同時LED熄滅表示該通道繼電器不在使用狀態；而外部數據由接口DB1輸入，通過繼電器的CHA、CHB和CHC觸點輸出到相應的模塊。

　　數據回讀時工作原理如下：數據總線SD0~SD7首先經過鎖存器U4后，一路連接到繼電器控制器，另一路連接到總線驅動器U1，當工控機發出讀端口3的命令時，U1選通，數據被重新讀回ISA總線。

　　3.3 16路光耦隔離輸入電路

　　16路光耦隔離輸入電路如圖4所示，芯片U7、U8、上拉電阻排RP5、RP6和發光二極管 LED1~LED16構成工作狀態指示電路；芯片U5、U6和上拉電阻排RP3、RP4構成數據傳遞及所存電路；電容C1~C16、集成光耦 U11~U14、續流二極管DK1~DK16和電阻RK1~RK16構成16路光耦隔離輸入電路；接插件JP1和M1~M16構成輸入數據狀態選擇電路。
