??? 一、 實驗目的

??? 1． 掌握TTL和CMOS與非門主要參數的意義及測試方法。
??? 2． 進一步熟悉數字邏輯實驗箱的基本功能和使用方法。

??? 二、 實驗器材

??? 1．數字邏輯實驗箱DSB-3 1臺
??? 2．萬用表 2只
??? 3．元器件：74LS20（T063） CC4012 各一塊
??? 2CK11 4只
??? 電阻及導線 若干

??? 三、 實驗說明

??? 1． 注意正確使用萬用表，必須先調好檔位再測量，否則易損壞萬用表。
??? 2． 注意正確識別二極管極性。

??? 四、 實驗內容及步驟

??? 1． TTL與非門74LS20靜態參數測試

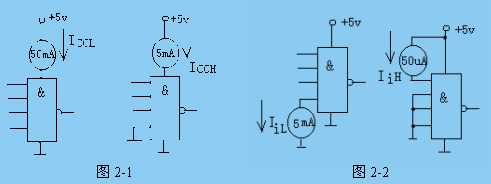

??? （1） 導通電源電流ICCL和截止電源電流ICCH 。測試電路如圖2-1。注意：74LS20為雙四輸入與非門，兩個門的輸入端應作相同處理。

??? （2） 低電平輸入電流I iL 和高電平輸入電流Ii H。每一門和每一輸入端都應測試一次。測試電路如圖2-2。

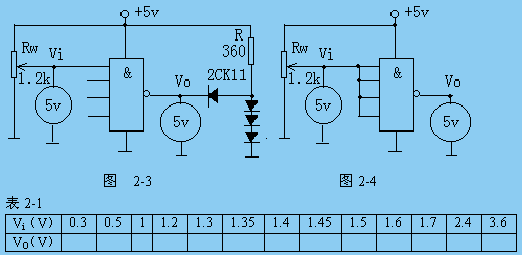

??? （3） 電壓傳輸特性。調節電位器RW，使Vi從0V向5V變化，逐點測試Vi和VO值，將結果記錄入表2-1中。根據實測數據作電壓傳輸特性曲線，從曲線上得出VOH、VOL、VON、VOFF、VTH等值，并計算VNL、VNH（提示：在VO變化較快的區域應多測幾點，有利于繪制特性曲線）。測試電路如圖2-3。

??? ?2、CMOS雙四輸入與非門CC4012靜態參數測試

??? 將CC4012正確插入面包板，測電壓傳輸特性。測試電路如圖2-4，方法同上。將結果記錄入表2-2中。根據實測數據作電壓傳輸特性曲線，從曲線上得出VOH、VOL、VON、VOFF、VTH等值，并計算VNL、VNH 。若將三個多余輸入端懸空測試一次，結果正確嗎？

??? 五、 實驗報告要求

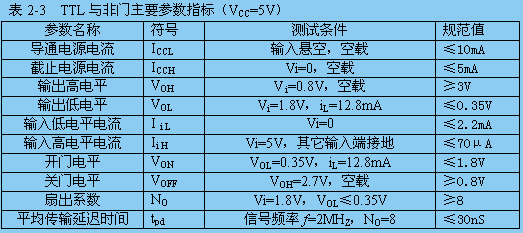

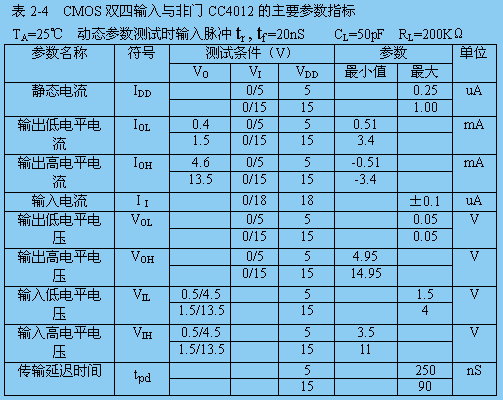

??? 1． 列表整理出各參數的測試值，并與規范值相比較，判斷所測電路性能的好壞。
??? 2． 畫出兩條電壓傳輸特性曲線，從曲線中讀出各有關參數值。比較TTL與CMOS門電路電壓傳輸特性曲線的異同。
??? 3．回答思考題
??? 1）測量TTL與非門輸出低電平時為何要加負載？圖2-3中R選用360Ω是什么道理？若R很小會產生什么現象？
??? 2）TTL與非門輸入端懸空為什么可以當作輸入為“1”？CMOS與非門多余輸入端可以懸空嗎？
??? 3）討論TTL或非門閑置輸入端的處置方法。
??? 4）實驗中所得ICCL和ICCH為整個器件值，試計算單個門電路的ICCL和ICCH 。
??? 5）CC4012的電源范圍為3-18V，若VDD=15V，則其VOH、VOL、VTH應為多少？
