德國elmos公司日前在宣布推出E522.8x系列產品后，再向用戶提供更為強大的產品系列。單個通道電流為150mA的E522.80/81/82/83系列，并聯輸出情況下LED電流可達450mA；單個通道電流為60mA的E522.84/85/86/87系列， 并聯輸出情況下LED電流為180mA。車規級的產品可以用作汽車后燈、后霧燈、日間行車燈和高位剎車燈的LED控制器，具有世界一流的電磁兼容性。

　　這些控制器能夠進行多功能的故障診斷，同時與現有解決方案兼容。此外，E522.8X系列控制器采用新方法解決散熱問題，所占空間最小。每個部件擁有3個獨立的線性電流源，每個通道可提供60mA或150mA電流。當3個通道并聯時，輸出電流為180mA或450mA。可以通過連接芯片的RUN功能腳，使得LED燈串可以連接成燈簇，且無需任何外圍器件。

　　尾燈應用

　　日間行車燈應用

　　優勢

　　該方案最大的優點是芯片內置多種故障診斷功能，采樣該方案可以實現開路/短路檢測、結溫監測、電壓控制和保護以及內/外部溫度補償，在寬電壓輸入范圍內可靠運行。其3個通道除了可以單獨工作以外，還可并行工作，連續提供180mA低電流和450mA大電流。特別值得一提的是，這個方案可以設計一個外部電阻，與內部的恒流源協同工作，合理的分配芯片內部和外部的功耗，在芯片、LED燈以及外部電阻之間實現動態熱平衡。

　　· 特有的功率分配方法，可以滿足一些熱性能要求苛刻的環境

　　· 優良的的電磁兼容性

　　· 需要最少的外部組件

　　· LED輸出電流：高達450mA（連續）

　　· 高分辨率PWM調光功能

　　· 可選的內部/外部溫度基準

　　主要特性

　　· 輸入工作電壓范圍：5V～25V， 最大承受40V

　　· 單個通道診斷功能包括：

　　- 開路/短路檢測

　　- 通過診斷“RUN”總線，連接多個IC

　　· 可以選擇不同的開路診斷電壓起始點： VS=7.5V， 9V， 10V， 15V

　　· “單燈工作”模式（SLM），在檢測到故障的情況下關閉所有LED

　　大電流系列（E522.80/81/82/83）

　　· 輸出電流3通道，每通道150mA；

　　· 熱性能-》芯片允許功耗最高為5W，在額定工作電壓范圍內，滿足全電流運行；

　　· 內部使用兩個并行的線性穩壓管，一個直接驅動負載，另一個可以連接外部的電阻實現熱分配；

　　· 穩壓器正向壓降極低，典型值為250mV @ 120mA ；

　　· 工作在故障反饋模式（FFB）下，SLM引腳輸出不同的PWM占空比，分別對三個通道實現獨立的故障診斷。

　　德國elmos公司是車用LED控制器半導體芯片專業公司。為方便用戶快速選擇合適的半導體器件，elmos同時提供了相關網站供查找LED控制器的相關應用，涉及近光燈、日間行車燈、氛圍燈、尾燈及后霧燈等諸多應用。

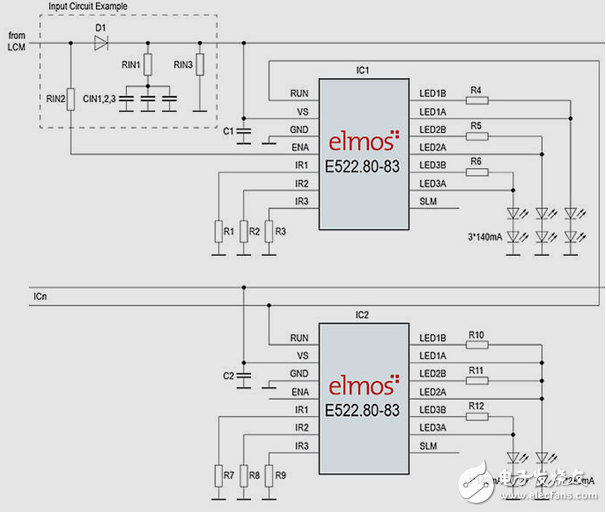

　　典型應用原理圖（單個通道最大150mA）

　　關于艾爾默斯半導體

　　艾爾默斯半導體公司成立于1984年，長期致力于研發、生產基于半導體技術的系統解決方案，擁有豐厚的技術資源與設計經驗。技術領域涉及混合信號技術、電機控制技術、傳感、光電技術領域，可為用戶提供量身定制的產品設計服務。產品主要應用于汽車、工業控制、醫療設備、安防系統等領域。

?
