一、基本電路拓?fù)渑c工作原理

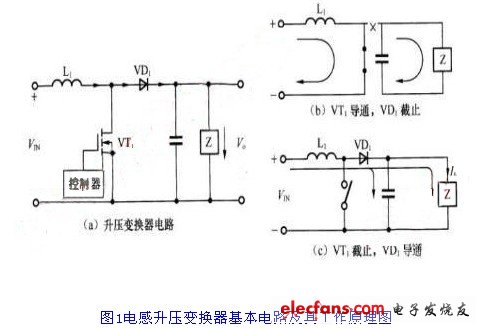

　　基于電感升壓開關型變換器的LED驅動電路廣泛應用于電池供電的消費類便攜電子設備的背光照明中。電感升壓變換器基本電路拓?fù)渲饕缮龎?a target="_blank">電感器（L1 ）、功率開關MOSFET（ VT1）、控制電路、升壓二極管（VD1 ）和輸出電容器（C0）組成，如圖1（a ）所示。

　　在便攜式設各中所使用的DC/DC升壓變換器，其控制器和功率MOSFET （VT1）一般都是集成在同一芯片上，有的還將升壓二極管（VD1 ）也集成在一起，從而使外部元器件數量最少。

　　當控制器驅動VT1 導通時，VD1截止，L1中的電流不能突變，只能從零開始緩慢線性增加，并且電源在L1中儲存能量夕咆流通過L1和VT1 返回到電源負端。在此過程中，輸出電容C。給負載（Z）供電，如圖所示。

　　當控制器使VT1截止時， L1上的感應電動勢（左負右正）使VD1正向偏置而導通， L1釋放所儲存的能量，電流逐漸減小。在此過程中，電感器L1中的儲能與順極性的輸入電壓共同給負載供電，同時對C1進行充電，如圖1（c）所示。

　　在電感升壓開關型變換器中，輸出電壓Vo與輸入電VIN之間的關系為：

　　式中：D為開關占空比。

　　從式（1）可知，由于D 《1，（1 -D）《1，故Vo》VIN。占空比D越大，Vo也就越高。Vo與VIN之比被稱為變換器的升壓比。

　　二、主要優點及不足

　　基于電感升壓變換器的 LED 驅動電路大多被用于驅動若干個相串聯的LED（有的也可以驅動先串后并的LED陣列），其主要優點如下：

　　一是效率高，一般達80%～85%，比電容升壓變換器約高20%。

　　二是在驅動串聯配置的LED串時，由于通過各個LED 的電流相等，從而可保證LED的亮度一致。

　　三是電感升壓開關穩壓器通常被設置為一個恒流源，在較寬的電池電壓范圍內能保持LED亮度不變。

　　但是多電感升壓變換器也存在一些不是，具體表現在以下幾個方面：

　　一是尺寸太，價格較高。

　　二是在驅動串聯配置的 LED串時，LED 的數量受到限制，通常其約40V的最高輸出電壓最多能夠支持10～13個白光LED，不僅使PCB銅導線上的電流密度成為一個問題，而且只要有一個LED出現開路，其他所有的LED將會熄滅。

　　三是EMI比較嚴重。


?
