終端控制器適用于單路路燈亮度調節控制，可監控的負載電流達到35A。它接收來自電力線的控制或檢測命令，對所控負載實施通斷控制，并可以將控制結果或當前狀態反饋給上位機。

　　主要技術指標：

　　1） 地址編碼：0～1024；

　　2） 控制負載電流：≦35A

　　3） 功耗：靜態300mW，動態（通信瞬間）：10W

　　4） 電源：85VAC-250VAC，50Hz/60Hz；

　　5. 采集終端（采集RTU）

　　采集終端用于電表電力參數、室外溫濕度、光照參數采集，實現自動抄表與室外氣象采集功能等。

　　1） 地址編碼：0～1024；

　　2） 電源：85VAC-250VAC，50Hz/60Hz；

　　6. 電纜監控器

　　電纜監控器一般安裝于供電電路的未端，定時檢測線路的供電情況，當集控器工作中檢測到電纜監控器異常時，表明線路供電異常，通過集控器及時報警通知主控中心，通過主控中心對本系統中分控器或采集終端的分析，及時找到故障位置（包含線路斷線或被盜）。

　　7. 路燈亮度調制器

　　根據不同類型路燈燈具，選擇合適的燈具調節器，達到燈具亮度可調節功能，其上端與分控器連接，便于系統實施遠程調節，下端直接接燈具供電電路。

　　四、 軟件設計思路

　　軟件系統的設計是基于Web Service結構，即是一個基于組件／服務模式的分布式應用系統，系統的開發具有先進性、可靠性、開放性、靈活性和通用性，也考慮到系統容量、功能的可擴充性，另外也要考慮軟件系統的易維護性。尤其重要的是軟件系統的可靠性，在本系統中，軟件的可靠性與硬件的可靠性同樣重要，所以在軟件開發的過程中采用OOP面向?qū)ο蟮脑O(shè)計方法，使用UML進行全程建模，并采用模塊化設計方法進行功能結構劃分設計。

　　軟件的開發過程遵循軟件工程的設計思想，對應用需求做了大量的調研和分析，并借助DESIGN 2000之類先進的CASE工具進行數據庫的輔助設計，使數據庫結構非常規范，一般至少符合3NF（第三范式），避免了數據冗余和數據插入、刪除異常。

　　為了滿足數據采集控制、數據分析處理、輔助決策、信息查詢等功能的要求，我們采用以C/S和B/S相結合，以B/S為主的體系結構。該方案能很好地滿足用戶的需求，符合可持續發展的原則，使系統有較好的開放性和易擴展性，該系統采用全新的軟件設計方法，以VS.TET 2003前臺開發工具與Microsoft SQL Server 2000后臺數據庫管理系統的組合作為開發平臺，運行于Windows98/ Windows2000/XP操作系統。GIS采用Mapinfo進行二次開發。

　　考慮數據的遠程共享，軟件系統的設計以B/S結構為主，為了保證系統數據的安全性，系統對軟件的使用權限和密碼進行嚴格的管理。

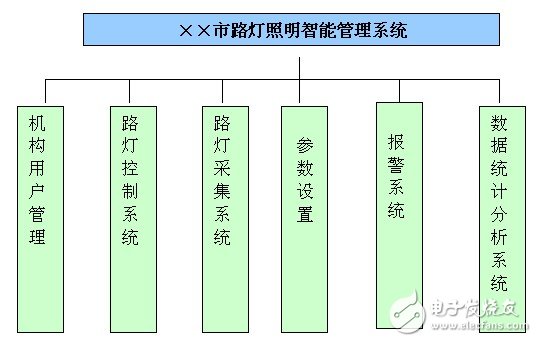

　　五、 軟件系統的組成

　　1、 機構用戶管理：

　　設置不同用戶的防問管理權限；設備分組，根據路燈的不同類型或行政劃區，進行不同的分組，方便以分組的方式對多個路燈進行統一控制。

　　2、 路燈控制系統

　　燈具的開關控制、調光控制

　　3、 路燈采集系統

　　照明燈具狀態、電流、電壓、電量等數據查詢，線纜防盜、電力線路故障檢測，室外溫濕度、光照度檢測。

　　4、 參數設置系統

　　遠程自控參數設置，例如：設備定時校時，燈具定時開關時間等。

　　5、 報警系統

　　燈具、線路故障報警，白天能見度過低提示（報警短信同步發送給區域管理員）。

　　6、 數據統計分析系統

　　數據存儲，遠程查詢，用電量、故障率等各項統計分析，繪制報表等。
