１　引言

美國德州儀器公司（ＴＩ）的ＴＭＳ３２０ＶＣ５４ＸＸ系列ＤＳＰ芯片與ＰＣ機實現異步通信通常有兩種方法：第一種是使用通用Ｉ／Ｏ信號ＸＦ和ＢＩＯ作為串口發送和接收信號，用軟件逐位發送和接收數據，即軟件異步通信方法，這種方法需要占用很多ＣＰＵ時間，因此，只能在ＤＳＰ不太忙、實時性要求不高的情況下采用；第二種是通過擴展異步通信芯片來實現高速串行通信，本文選用的就是此方法。

在筆者設計數字調幅廣播系統中的基帶處理子系統時，復用器與信道編碼器之間的通信采用的是異步串行通訊方案。復用器則使用通用ＰＣ機來實現，信道編碼器使用ＴＩ公司生產的ＤＳＰ芯片ＴＭＳ３２０ＶＣ５４２１來設計實現。

２　ＵＡＲＴ芯片ＴＬ１６Ｃ７５２Ｂ簡介[１]

２．１ 主要特點

ＴＬ１６Ｃ７５２Ｂ是ＴＩ公司推出的新型ＵＡＲＴ（Ｕｎｉｖｅｒｓａｌ Ａｓｙｎｃｈｒｏｎｏｕｓ Ｒｅｃｅｉｖｅｒ ａｎｄ Ｔｒａｎｓｍｉｔｔｅｒ ）收發器。該器件的主要特點如下：

●引腳和ＳＴ１６Ｃ２５５０兼容，內置兩套ＵＡＲＴ系統，可獨立工作；

●工作時，最高波特率可以達到１．５Ｍｂｐｓ（使用２４ＭＨｚ晶體時）或３Ｍｂｐｓ（使用４８ＭＨｚ振蕩器或時鐘源時）；

●具有６４字節發送／接收ＦＩＦＯ（接收ＦＩＦＯ包含錯誤標志）。由于收、發ＦＩＦＯ的觸發等級可通過軟件編程實現，因而減少了ＣＰＵ的中斷次數；

●接收ＦＩＦＯ的啟動和停止等級可以通過軟件編程來實現；

●具有兩種控制模式：其中軟件流控制模式可通過編程Ｘｏｎ／Ｘｏｆｆ字符來實現；而硬件流控制模式則可通過設置ＲＴＳ和ＣＴＳ引腳及相應的寄存器來實現；

●波特率可編程；

●可編程下列串行數據格式：

——５、６、７、８ 四種字符；

——數據奇偶校驗或者無校驗；

——１、１．５、２ｂｉｔｓ 停止位；

●內部閉環。

    ２．２ ＴＬ１６Ｃ７５２Ｂ的引腳功能

ＴＬ１６Ｃ７５２Ｂ內含雙ＵＡＲＴ，并自帶６４字節收發ＦＩＦＯ，可自動進行軟件流和硬件流控制，最大波特率可達３Ｍｂｐｓ。此外，ＴＬ１６Ｃ７５２Ｂ還提供了其它一些增強功能，可通過設定ＥＦＲ寄存器的相關位來實現。通過ＦＩＦＯ ＲＤＹ 寄存器可讀取ＴＸＲＤＹ／ＲＸＲＤＹ引腳的狀態；而通過片內寄存器則可為使用者提供接收數據的錯誤識別、操作狀態以及ＭＯＤＥＭ的接口控制信號。

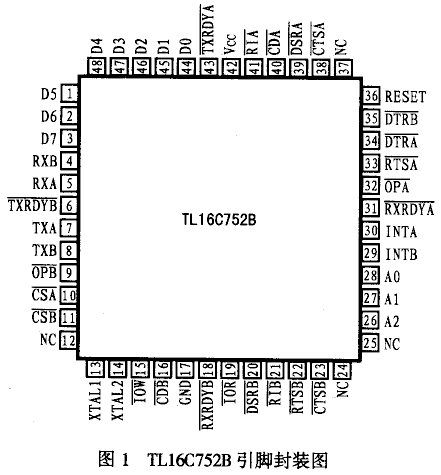

ＴＬ１６Ｃ７５２Ｂ的引腳排列如圖１所示，各主要引腳的功能如下：

Ａ０～Ａ２：地址線，通過這幾個引腳以及讀寫信號ＩＯＲ和ＩＯＷ可以訪問及設定片內寄存器?

Ｄ０～Ｄ７：雙向８位數據線?

ＣＳＡ、ＣＳＢ：兩套ＵＡＲＴ的片選信號?

ＴＸＡ／ＲＸＡ、ＴＸＢ／ＲＸＢ：分別表示所要發送和接收的數據端口?

ＩＮＴＡ／ＩＮＴＢ：中斷信號?

ＲＥＳＥＴ：芯片復位信號?

ＸＩＮ／ＸＯＵＴ：時鐘輸入／輸出信號。

２．３ ＴＬ１６Ｃ７５２Ｂ的內部寄存器

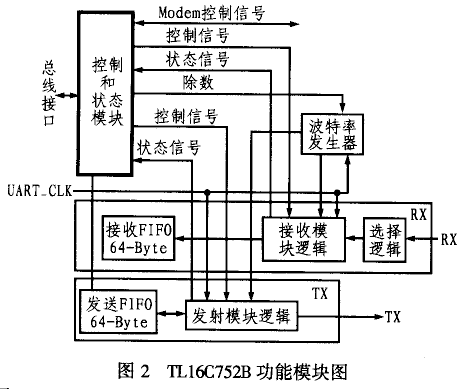

圖２所示是ＴＬ１６Ｃ７５２Ｂ的內部功能模塊圖，該器件內部共有２０個寄存器，這些寄存器可分別用于實現通信參數的設置、對線路及ＭＯＤＥＭ狀態的訪問、數據的發送和接收以及中斷管理等功能。其地址可分別通過Ａ０～Ａ２地址線和某些寄存器的特定位來確定，由于有些寄存器的地址是重疊的，所以還必須通過讀／寫信號加以區分。ＴＬ１６Ｃ７５２Ｂ內部寄存器的映射如表１所列。表中：

“＊” 表示僅當ＬＣＲ的第７位為１時，訪問ＤＬＬ／ＤＬＨ。

“＊＊ ”表示僅當ＬＣＲ為０ｘＢＦ時，訪問ＥＦＲ以及Ｘｏｎ１／２，Ｘｏｆｆ１／２。

“＋” 表示當ＥＦＲ[４]為１，且ＭＣＲ[６]為１時，訪問ＴＣＲ／ＴＬＲ。

“＋＋”表示當片選信號有效、ＭＣＲ[２]為１且處于非閉環模式時，訪問 ＦＩＦＯ ＲＤＹ。

此外，對于ＭＣＲ[７]，只有當ＥＦＲ[４]為１時才可以更改。在上述說明中，[]表示該寄存器的第幾位。

表1 TL16C752B的內部寄存器映射表

２．４ ＴＬ１６Ｃ７５２Ｂ工作流控制模式

ＴＬ１６Ｃ７５２Ｂ有２種工作流控制模式：硬件流控制和軟件流控制。使用前者可降低軟件消耗，通過ＲＴＳ和ＣＴＳ引腳信號的硬件連接可自動控制串行數據流，從而提高系統的有效性；后者則通過使用可編程的Ｘｏｎ／Ｘｏｆｆ字符來自動控制數據傳輸。本文主要介紹軟件流控制模式。

軟件流控制模式的使能可通過ＥＦＲ和ＭＣＲ這２個寄存器來實現。不同流模式的組合如表２所列（可通過設定ＥＦＲ的低４位實現）。

表2 軟件流控制模式

具體工作流程（從接收的角度）為：接收時，若操作達到接收中斷等級，則產生中斷，但這時傳輸還在進行（這里假設中斷有一定延時）；而當ＲＨＲ中的數據數目達到接收停止等級規定的數值時，接收端發送Ｘｏｆｆ１／２，以通知發送端停止發送數據，這時接收端將讀?。遥龋抑械臄?shù)據。當ＲＨＲ中的數據數目降到接收啟動等級規定的數值時，接收端發送Ｘｏｎ１／２，以通知發送端可以繼續發送數據。

３?。裕蹋保叮茫罚担玻屡cＰＣ的通信電路

ＴＬ１６Ｃ７５２Ｂ與ＰＣ的串行通信部分的硬件連接電路如圖３所示。圖中，地址線Ａ０～Ａ２、數據線Ｄ０～Ｄ７分別和ＤＳＰ的地址總線Ａ０～Ａ２、外部數據線Ｄ０～Ｄ７直接相連，而選通信號ＣＳＡ／ＣＳＢ、讀寫信號ＩＯＲ／ＩＯＷ、復位信號ＲＥＳＥＴ以及中斷信號ＩＮＴＡ／Ｂ則接入ＣＰＬＤ并由ＣＰＬＤ處理。同時ＤＳＰ端的ＰＳ、ＤＳ、ＩＳ、ＩＯＳＴＲＢ、Ｒ／ Ｗ、ＭＳＴＲＢ也同時接入ＣＰＬＤ以用于生成控制信號。電路中使用ＣＰＬＤ一方面可以對ＵＡＲＴ的地址靈活配置，另一方面也可以靈活生成ＵＡＲＴ的復位、選通和讀寫信號，從而增強系統的靈活性，方便系統調試。

由于ＰＣ端串口采用ＲＳ２３２電平標準，因此ＵＡＲＴ之后需要連接ＭＡＸ３２２１以完成電平轉換。ＴＬ１６Ｃ７５２Ｂ的數據發送引腳和數據接收引腳分別與ＭＡＸ３２２１的數據輸入引腳和數據輸出引腳連接。這里只使用一套ＵＡＲＴ來完成ＴＬ１６Ｃ７５２Ｂ和ＰＣ的通信。數據收、發采用中斷方式，ＵＡＲＴ＿ＩＮＴＡ通過ＣＰＬＤ和ＴＭＳ３２０ＶＣ５４２１的外部中斷ＩＮＴ０相連接。而３．０７２ＭＨｚ晶振則連接到ＸＩＮ和ＸＯＵＴ兩引腳。波特率設定為３８４００，故ＤＬＬ／ＤＬＨ分別為０６和００ｈ。

具體調試時，可先從查詢方式開始，若沒有問題，再使用中斷方式。

圖3

４?。裕蹋保叮茫罚担玻潞停校猛ㄐ诺能浖幊?/b>
