什么是ds1302

　　DS1302是由美國DALLAS公司推出的具有涓細電流充電能力的低功耗實時時鐘芯片。它可以對年、月、日、周、時、分、秒進行計時，且具有閏年補償?shù)榷喾N功能。

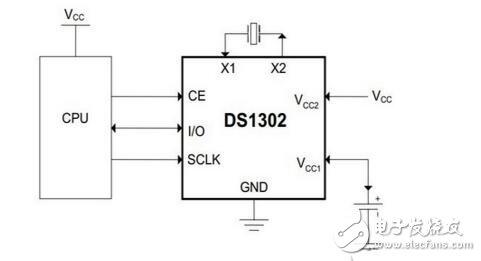

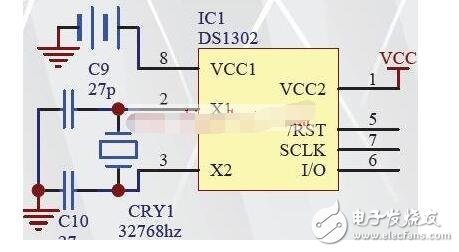

　　ds1302電路圖詳解

　　DS1302是一種高性能23621、低功耗、帶RAM的實時時鐘電路TDA2507T，它可以對年、月、日、周日、時、分、秒進行計時，具有閏年補償功能，工作電壓為2.5V~5.5VMK005CL4.采用三線接口與CPU進行同步通信，并可采用突發方式一次傳送多個字節的時鐘信號或RAM（RAM（隨機存取存儲器）RAM -random access memory 隨機存儲器。存儲單元的內容可按需隨意取出或存入，且存取的速度與存儲單元的位置無關的存儲器。這種存儲器在斷電時將丟失其存儲內容，故主要用于存儲短時間使用的程序。 按照存儲信息的不同，隨機存儲器又分為靜態隨機存儲器（Static RAM，SRAM）和動態隨機存儲器（Dynamic RAM，DRAM）。）數據。DS1302內部有一個31×8的用于臨時性存放數據的RAM寄存器。DS1302是DS1202的升級產品，與DS1202兼容，但增加了主電源/后背電源雙電源引腳，同時提供了對后背電源進行涓細電流充電的能力。

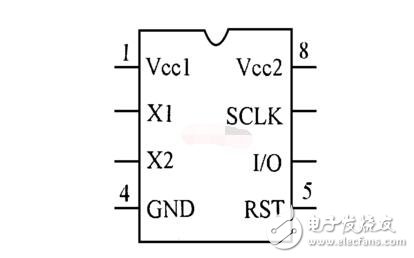

　　ds1302引腳功能及結構 圖1示出DS1302的引腳排列，其中Vcc1為后備電源，VCC2為主電源。在主電源關閉的情況下，也能保持時鐘的連續運行。DS1302由Vcc1或Vcc2兩者中的較大者供電。當Vcc2大于Vcc1+0.2V時，Vcc2給DS1302供電。當Vcc2小于Vcc1時，DS1302由Vcc1供電。X1和X2是振蕩源，外接32.768kHz晶振。RST是復位/片選線，通過把RST輸入驅動置高電平來啟動所有的數據傳送。RST輸入有兩種功能RFBLN2012090A1T：首先，RST接通控制邏輯，允許地址/命令序列送入移位寄存器SMBJ70A-TR;其次，RST提供終止單字節或多字節數據的傳送手段。當RST為高電平時，所有的數據傳送被初始化，允許對DS1302進行操作。如果在傳送過程中RST置為低電平，則會終止此次數據傳送，I/O引腳變?yōu)楦咦钁B(tài)。上電運行時，在Vcc≥2.5V之前，RST必須保持低電平。只有在SCLK為低電平時，才能將RST置為高電平。I/O為串行數據輸入輸出端（雙向），后面有詳細說明。SCLK始終是輸入端。

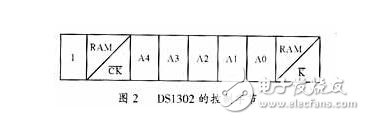

　　2.2 DS1302的控制字節 DS1302 的控制字如圖2所示?？刂谱止?jié)的最高有效位（位7）必須是邏輯1，如果它為0，則不能把數據寫入DS1302中，位6如果為0，則表示存取日歷時鐘數據，為1表示存取RAM數據GRM1886T1H1R0CD01C;位5至位1指示操作單元的地址；最低有效位（位0）如為0表示要進行寫操作，為1表示進行讀操作，控制字節總是從最低位開始輸出。

　　DS1302的原理與特性

　　DS1302是DALLAS（達拉斯）公司出的一款涓流充電時鐘芯片，2001年DALLAS被MAXIM（美信）收購，因此我們看到的DS1302的數據手冊既有DALLAS的標志，又有MAXIM的標志。

?

　　控制字節DS1302 的控制字符表示?？刂谱止?jié)的最高有效位（位7）必須是邏輯1，如果它為0，則不能把數據寫入DS1302中，位6如果為0，則表示存取日歷時鐘數據，為1表示存取RAM數據;位5至位1指示操作單元的地址;最低有效位（位0）如為0表示要進行寫操作，為1表示進行讀操作，控制字節總是從最低位開始輸出。

　　輸入輸出在控制指令字輸入后的下一個SCLK時鐘的上升沿時，數據被寫入DS1302，數據輸入從低位即位0開始。同樣，在緊跟8位的控制指令字后的下一個SCLK脈沖的下降沿讀出DS1302的數據，讀出數據時從低位0位到高位7。

　　寄存器DS1302有12個寄存器，其中有7個寄存器與日歷、時鐘相關，存放的數據位為BCD碼形式，其日歷、時間寄存器及其控制字見表1。此外，DS1302 還有年份寄存器、控制寄存器、充電寄存器、時鐘突發寄存器及與RAM相關的寄存器等。時鐘突發寄存器可一次性順序讀寫除充電寄存器外的所有寄存器內容。 DS1302與RAM相關的寄存器分為兩類：一類是單個RAM單元，共31個，每個單元組態為一個8位的字節，其命令控制字為C0H～FDH，其中奇數為讀操作，偶數為寫操作;另一類為突發方式下的RAM寄存器，此方式下可一次性讀寫所有的RAM的31個字節，命令控制字為FEH（寫）、FFH（讀）。

　　DS1302實時時鐘芯片廣泛應用于電話、傳真、便攜式儀器等產品領域，他的主要性能指標如下：

　　1、DS1302是一個實時時鐘芯片，可以提供秒、分、小時、日期、月、年等信息，并且還有軟件自動調整的能力，可以通過配置AM/PM來決定采用24小時格式還是12小時格式。

　　2、擁有31字節數據存儲RAM。

　　3、串行I/O通信方式，相對并行來說比較節省IO口的使用。

　　4、DS1302的工作電壓比較寬，大概是2.0V~5.5V都可以正常工作。

　　5、DS1302這種時鐘芯片功耗一般都很低，它在工作電壓2.0V的時候，工作電流小于300nA。

　　6、DS1302共有8個引腳，有兩種封裝形式，一種是DIP-8封裝，芯片寬度（不含引腳）是300mil，一種是SOP-8封裝，有兩種寬度，一種是150mil，一種是208mil

　　DS1302 存在時鐘精度不高，易受環境影響，出現時鐘混亂等缺點。DS1302可以用于數據記錄，特別是對某些具有特殊意義的數據點的記錄，能實現數據與出現該數據的時間同時記錄。這種記錄對長時間的連續測控系統結果的分析及對異常數據出現的原因的查找具有重要意義。
