低通濾波（Low-pass filter） 是一種過濾方式，規則為低頻信號能正常通過，而超過設定臨界值的高頻信號則被阻隔、減弱。但是阻隔、減弱的幅度則會依據不同的頻率以及不同的濾波程序（目的）而改變。它有的時候也被叫做高頻去除過濾（high-cut filter）或者最高去除過濾（treble-cut filter）。低通過濾是高通過濾的對立。

　　無論是什么樣的濾波器，一般都是指-3db的位置，也就是說從濾波器的通帶的增益算起，下降-3db的位置。由于db的計算公式是20*log10（x），x為信號某一個頻率上真正的幅值，所以稍加計算可得，-3db實際相當于頻率增益下降到了原來的0.707，而不是一半。對于低通濾波器，是低于某個頻率為通帶，高于某個頻率為阻帶。如果要輸入9.5KHz～1.5KHz的方波，則9.5KHz～1.5KHz這些頻率必須在通帶之內，所以濾波器的截止頻率要高于9.5KHz。

　　低通濾波器截止頻率換算實例：

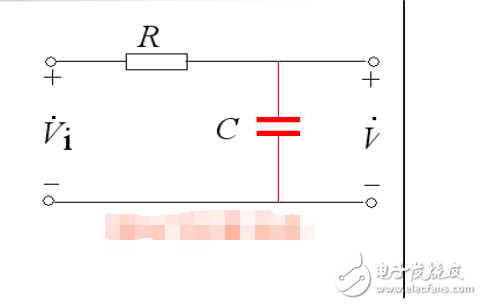

　　如上圖所示是一個最簡無源低通濾波電路，做如以下分析：

　　輸入電壓為Vi，輸出電壓Vo，

　　則電壓放大倍數A=Vo/ Vi = 1 / （ 1 + jwCR ）

　　令w0 =1 / RC，則

　　A = 1 / ［1+ （ j w / w0 ］

　　A是一個復數，對他取?？梢缘玫?/p>

　　A的模A’ = 1 / { （ 1 +【 （ f / fH ） 的平方】 ） 再開根號}

　　其中fH = 1 / 2πRC ； f=2πw；

　　現在看出來了吧，這個f就是輸入電壓的頻率，fH就是一個固定的頻率；

　　這個低通電路的上限截止頻率就是fH，取決于電路中RC元件參數的取值，fH = 1 / 2πRC

　　再復雜的無源低高通電路都是按此法分析。

　　所謂截止頻率實際上是一個轉折頻率，這個在做RC電路的頻率響應曲線的時候可以體現出來，而且，在轉折頻率處，輸出電壓和輸入電壓的比值為0.707
