zigbee仿真器是什么_關于zigbee仿真器的詳細介紹 - 全文

ZigBee是基于IEEE802.15.4標準的低功耗局域網協議。根據國際標準規定，ZigBee技術是一種短距離、低功耗的無線通信技術。這一名稱（又稱紫蜂協議）來源于蜜蜂的八字舞，由于蜜蜂是靠飛翔和“嗡嗡”（zig）地抖動翅膀的“舞蹈”來與同伴傳遞花粉所在方位信息，也就是說蜜蜂依靠這樣的方式構成了群體中的通信網絡。其特點是近距離、低復雜度、自組織、低功耗、低數據速率。主要適合用于自動控制和遠程控制領域，可以嵌入各種設備。簡而言之，ZigBee就是一種便宜的，低功耗的近距離無線組網通訊技術。ZigBee是一種低速短距離傳輸?shù)臒o(wú)線網絡協議。ZigBee協議從下到上分別為物理層（PHY）、媒體訪問控制層（MAC）、傳輸層（TL）、網絡層（NWK）、應用層（APL）等。其中物理層和媒體訪問控制層遵循IEEE802.15.4標準的規定。

zigbee的性能

1．?dāng)?shù)據速率

數據速率比較低，在2.4GHz的頻段只有250Kb/S，而且這只是鏈路上的速率，除掉信道競爭應答和重傳等消耗，真正能被應用所利用的速率可能不足100Kb/s，并且余下的速率可能要被鄰近多個節點和同一個節點的多個應用所瓜分，因此不適合做視頻之類事情。

2.可靠性

在可靠性方面，ZigBee有很多方面進行保證。物理層采用了擴頻技術，能夠在一定程度上抵抗干擾，MAC應用層（APS部分）有應答重傳功能。MAC層的CSMA機制使節點發送前先監聽信道，可以起到避開干擾的作用。當ZigBee網絡受到外界干擾，無法正常工作時，整個網絡可以動態的切換到另一個工作信道上。

3．時延

由于ZigBee采用隨機接入MAC層，且不支持時分復用的信道接入方式，因此不能很好的支持一些實時的業務。

4．能耗特性

能耗特性是ZigBee的一個技術優勢。通常ZigBee節點所承載的應用數據速率都比較低。在不需要通信時，節點可以進入很低功耗的休眠狀態，此時能耗可能只有正常工作狀態下的千分之一。由于一般情況下，休眠時間占總運行時間的大部分，有時正常工作的時間還不到百分之一，因此達到很高的節能效果。

5．組網和路由性——網絡層特性

ZigBee大規模的組網能力——每個網絡65000個節點，而每個藍牙網絡只有8個節點。

因?yàn)閆igBee底層采用了直擴技術，如果采用非信標模式，網絡可以擴展得很大，因?yàn)椴恍柰蕉夜?jié)點加入網絡和重新加入網絡的過程很快，一般可以做到1秒以?xún)?nèi)，甚至更快。藍牙通常需要3秒。在路由方面，ZigBee支持可靠性很高的網狀網的路由，所以可以布置范圍很廣的網絡，并支持多播和廣播特性，能夠給豐富的應用帶來有力的支持。

ZigBee仿真器開發環境

PC計算機，WIN7或WINXP操作系統

帶平板的Zigbee實訓平臺

軟件：C語言集成開發環境（IAREmbeddedWordbench）：IARfor80517.6

下載工具：SmartRFFlashProgrammer

ZigBee仿真器工具IAR的使用介紹

第一步：安裝C語言集成開發環境（IAREmbeddedWordbench）。

要求版本：7.6

第二步：?jiǎn)?dòng)IAR開發環境，打開開始”菜單-〉“程序”-〉IARSystem-〉IAREmbedded

WorkbenchforMCS-51Evaluation-》IAREmbeddedWordbench（按實際路徑）

第三步：創建工程

1.創建一個工作區

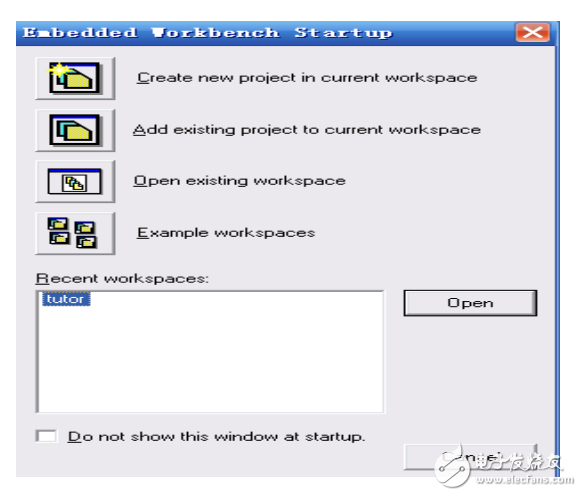

使用IAR開發環境首先應建立一個新的工作區。在一個工作區中可創建一個或多個工程。用戶打開IAREmbeddedWorkbench時，已經建好了一個工作區，一般會顯示如下圖所示窗口，可選擇打開最近使用的工作區或向當前工作區添加新的工程。點擊“取消”按鈕，選擇File菜單-》New-》Wordsp ace，創建一個新工作區。在創建的新工作區中創建工程。

zigbee仿真器是什么_關于zigbee仿真器的詳細介紹

打開一個工作區

2.建立一個新工程

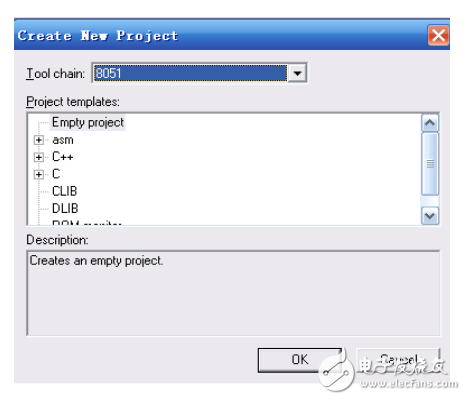

點擊Project菜單，選擇GreateNewProject，彈出如下圖對話框，在Toolchain下拉欄中選擇8051，Projecttemplates欄中選擇“Emptyproject”，點擊“OK”按鈕，彈出如圖3.3的對話框，在“文件名”文本框中輸入文件名，如“ledpro”，點擊保存，選擇工程保存的位置，如C：CC2530LAB301ledpro，一個空工程就建好了。

zigbee仿真器是什么_關于zigbee仿真器的詳細介紹

創建一個新工程

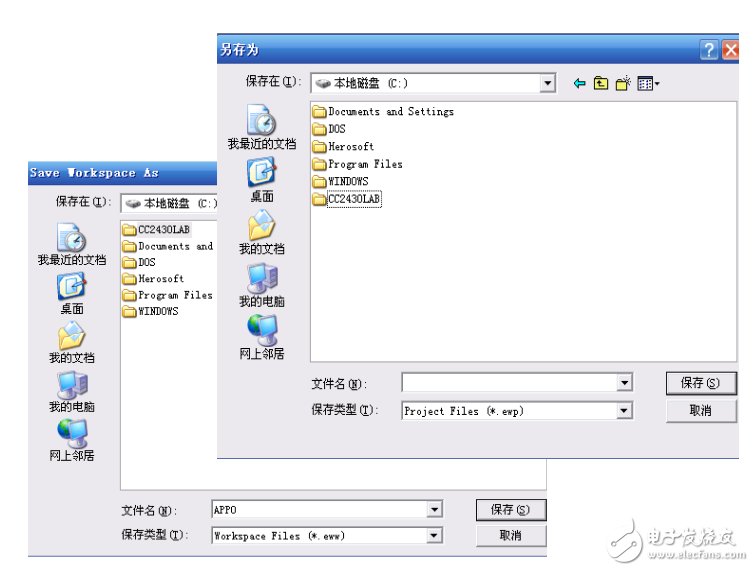

系統產生兩個創建配置：調試和發布。這里使用Debug，項目名稱后的星號指示修改還沒有保存。選擇菜單FileSaveWorkspace，給工作區命名如“APP0”，并指明存放路徑，這里把它放到新建的工程目錄C：CC2530LAB下。

zigbee仿真器是什么_關于zigbee仿真器的詳細介紹

3.添加文件或新建程序文件

選擇菜單ProjectAddFile，或者在工作區窗口中工程名上點擊右鍵，在彈出的快捷菜單中選擇AddFile，彈出“AddFiles”對話框，選擇需要的文件，點擊“打開”命令按鈕。如沒有建好的程序文件也可點擊工具欄上的“newdocument”或選擇菜單File-〉New-〉File新建一個空文本，向文件里添加代碼。

選擇菜單File-》Save彈出保存對話框，文件名取“testpro.c”保存到新建的工程目錄：。。。ledpro中。在工作區中右鍵點擊工程名，在彈出的快捷菜單中點擊“AddFile”將新建的“testpro.c”添加到工程中。這樣一個新工程就創建好。
