信號鏈組件 - 高速模數轉換器精度透視中的直流誤差分析

前面定義了信號鏈所有組件，接下來，我們來看看與各級關聯的誤差。在下面各節里，我們將基于這里討論的各個信號鏈級，考察無源誤差和有源誤差。

直流無源誤差

所有無源組件都有誤差與其相關，尤其是電阻。表面上看，電阻似乎是比較簡單的器件，但實際上，如果其規格不符合設計要求，則在整個信號鏈中都有可能導致誤差。這里不會討論如何選擇正確的電阻類型及其構成。但要記住，根據具體的應用，有些電阻類型可能比其他更合適。

阻性直流誤差源于不理想的電阻容差。簡單地指定容差值是不夠的。然而，對電阻誤差容差過分挑剔也可能產生不利影響，使得分析過于復雜。在為給定的信號鏈指定電阻類型時，至少要注意四個至關重要的技術規格：
1. 值容差，單位通常為%。
2. 溫度系數或漂移，單位通常為ppm/°C。
3. 壽命漂移或合格性，通常以指定小時數內的%為單位(通常為1000)。
4. 值容差比，當網絡中或同一封裝中有兩個或以上的電阻且值匹配時，值容差以%為單位。

為了說明電阻誤差是如何累積起來的(圖6)，我們來看看下面這個例子：假設有一個100 Ω的電阻，其值容差為1%，溫度漂移為100 ppm/°C，壽命容差為5%，則在5000小時的壽命周期內，在85°C的溫度范圍內，其電阻為93.15 Ω至106.85 Ω：

圖6. 此圖所示為一個電阻誤差模型

高速模數轉換器精度透視中的直流誤差分析

需要注意的是，電容和電感也有誤差。但這些誤差通常可以忽略不計，在這類直流分析里并無多大的價值。另外，這些器件實際上是無功器件，對濾波和帶寬容差的影響最大，本文的直流分析里同樣沒有考慮這一點。

直流有源誤差

圖1所描述的信號鏈采用了最普通的構建模塊，這是數據采集系統的一種實現方法。該信號鏈由兩個放大器、一個多路復用器和一個ADC構成。但要記住的是，有許多類型的有源器件都描述了各類信號鏈和不同的系統拓?fù)浣Y(jié)構。在實施這類分析時，所有有源器件都會有某些類型的直流誤差。為了了解要設計的系統的精度，必須決定要考慮哪些誤差，這一點十分重要。

基本而言，直流精度中涉及兩類/組誤差。對所有這些有源器件來說，這些誤差既有個別性，也有普遍性。單個有源器件誤差只會顯示相對于該器件的已知直流誤差。這類誤差可以在相應的數據手冊里找到。例如，放大器的輸入失調電壓會被認為屬于個別誤差，因?yàn)榇苏`差只是該有源器件特有的誤差。

全局誤差是信號鏈或系統中各個有源器件均存在的等量誤差，但根據有源器件各自性能的不同，會表現出不同的誤差(圖7)。全局誤差的一個例子是總線電源和溫度的電壓調整率誤差。接下來，我們逐一分解信號鏈中所示三個有源器件的這些誤差。

眾所周知，放大器還遠遠沒有達到理想水平。它們有許多誤差，一般都列示于數據手冊當中。失調電壓和偏置電流是兩種常見的誤差，但同時也要考慮任何漂移誤差、長期誤差和隔離誤差(如電源抑制比(PSRR))。表1列出了在使用放大器時應考慮的下列誤差。

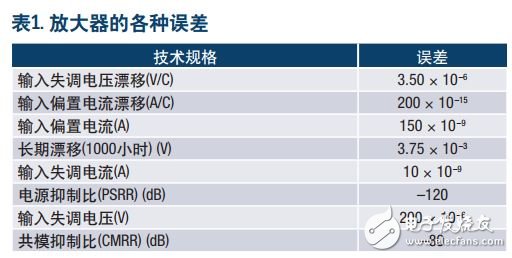

表1. 放大器的各種誤差
