噪底不平坦時– ∑-?型調制器和其他頻譜情況
目前為止，我們討論的處理增益和過采樣都假設噪聲在轉換器的奈奎斯特頻帶內是平坦的。很多情況下，這都是合理的假設，但也有多種情況不適用該假設。我們討論了處理增益并不適用于雜散的事實，雖然過采樣系統可能提供某些頻率規劃和雜散處理方面的優勢。1/f噪聲和部分類型的振蕩器相位噪聲將具有頻譜整形性能，不適用處理增益計算。

噪聲不平坦的一個重要區域是∑-?型轉換器部分?！??型調制器使用圍繞量化器的反饋進行調制器量化噪聲整形——降低落入目標頻段內的噪聲，但代價是增加帶外噪聲(見圖3)?？梢钥吹剑瑢τ诖祟愓卧肼?，由丟棄帶外噪聲帶來的增益遠大于圖1中的情況；事實上，∑-?型調制器針對經過調制器整形的噪聲部分通常實現9 dB至15 dB/8倍頻程或更高的處理增益(并非系統中的全部噪聲源都由調制器反饋整形)。

?

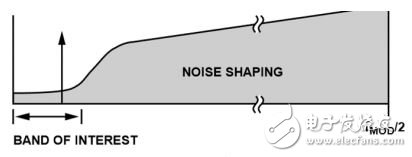

圖3. 典型∑-?型調制器的整形量化噪聲

有關∑-?型ADC更為詳細的說明超出了本文的范圍，但可以看到，對于∑-?型調制器，使用NSD作為確定帶內可用動態范圍有規格尤為有效。圖4顯示的是高速帶通∑-?型ADC經過放大后的噪底曲線。在75 MHz目標頻段內(中心頻率為225 MHz)，噪聲為-160 dBFS/Hz左右，SNR超過74 dBFS。

?

圖4. AD6676帶通∑-?型ADC整形噪聲

總結

不斷豐富的高速和極高速ADC以及數字處理產品正使過采樣成為寬帶和射頻系統的實用架構方法。半導體技術進步為提升速度以及降低成本做出了諸多貢獻(比如價格、功耗和電路板面積)，讓系統設計人員得以探索轉換和處理信號的各種方法——無論使用具有平坦噪聲頻譜密度的寬帶轉換器，或是使用在目標頻段內具有高動態范圍的帶限∑-?型轉換器。這些技術改變了我們對信號處理的認識，以及我們選擇產品的方式。思考如何捕捉信號時，工程師可能會想到去比較在不同速度下工作的系統。進行這類比較，或者查看軟件定義系統如何處理不同帶寬的信號時，噪聲頻譜密度可以說比SNR規格更為有用。它不會替換其他規格，但將會是您規格列表上的有用項目。

參考文獻
MT-006 ADC噪聲系數——一個經常被誤解的參數(ADI公司，2014年)Kester, Walt
