如何解決滿足SOC的最佳方法？

簡 介

為了滿足系統芯片(SoC)中通訊收發器中寬帶信號處理的要求，選擇模擬前端(AFE) IP及其組件(模數轉換器 (ADC)、數模轉換器(DAC)和鎖相環路(PLL))十分復雜。優化各組件性能要求是避免額外功耗(超過指標要求)或系統性能損失的關鍵。

AFE IP組件一般從其電氣特性方面說明，而系統設計師則用不同的指標體系評價系統性能。因此，系統設計師必須理解AFE IP組件的電氣規格以及它們影響系統總體性能的方式。

這本白皮書描述了一種判斷任何指定AFE的電氣特性是否適合目標應用的簡化方法，如無線或有線連接環境中的寬帶信號收發器、蜂窩通訊和數字電視及無線電廣播。此外，這本白皮書還圖解說明了一種研究不同組件相對性能與工作模式之間取舍、從而找到性能、功耗、面積和成本最佳的SoC的方法。
?

模擬前端

在寬帶信號收發器SoC中，AFE把模擬信號轉換為需要進一步數字處理的數字域，對于模擬傳輸過程則剛好相反。AFE還作為數字SoC與模擬RF收發器芯片之間的模擬通訊接口。

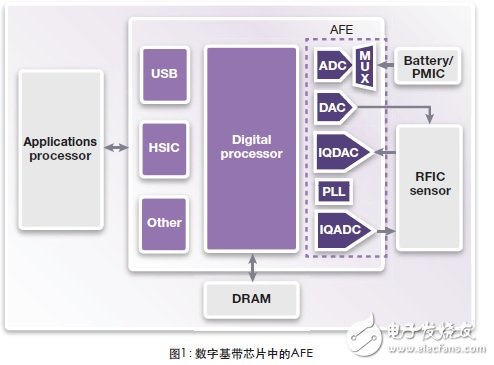

圖1表示數字基帶新IP中的AFE實例。這個AFE之間包括：

接收路徑中的一個或多個雙通道(IQ) ADC

發射路徑中的一個或多個雙通道(IQ) DAC

一個為AFE中所有數據轉換器產生取樣時鐘的 PLL

其他組件，如輔助和內務功能用的通用ADC和DAC

圖1:數字基帶新IP中的AFE實例

AFE規格挑戰

發射信號使用復雜調制方法的通訊系統如正交頻分復用(OFDM)，其對性能的要求通常用誤差矢量幅度(EVM)參數來定義。

OFDM調制是在非理想信道上傳遞數據使用的一種有效和可靠的方法，這種信道容易衰減和受無線通訊系統中常見的多路徑干擾影響。在OFDM中，數據在多個相隔緊密的正交載波頻率上編碼，每個載波頻率使用正交調幅(QAM)方案調制。

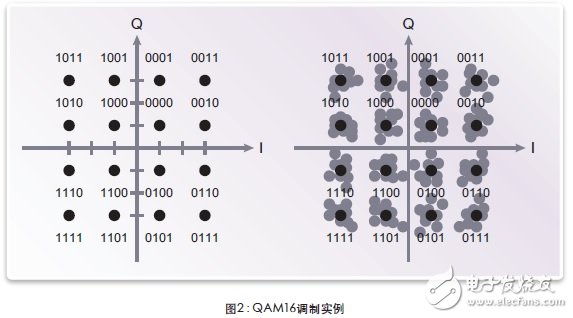

EVM參數一般用于衡量數字收發器的質量。當收發器發射特定調制信號時，無論信號來源如何，EVM參數是匯集了影響收發器性能的所有不同組件貢獻大小的一個綜合性能參數。EVM參數表示星座圖中每個QAM符號位置相對于其理想位置的偏差。圖2給出了一個QAM16調制實例。

圖2給出了一個QAM16調制實例

圖2左側表示EVM較高的理想星座(每個黑色圓點代表一個符號)。右側表示EVM較低的真實不完美星座，其中符號(灰色圓點)在一個較大區域中擴散。如果灰色區域是分離的，那么就能解調。如果它們互相重疊，就會出現解調錯誤。

另一方面，AFE的電氣性能經常通過參照其組件的本征特性來定義，如：

ADC和DAC的信噪比(SNR)、諧波失真、無雜散動態范圍(SFDR)、I&Q匹配

PLL的相位噪聲、長期抖動、頻率精度

這些本征特性是針對具體每個組件的，傳統上使用單音信號或最多幾個音信號獲得。所以，調制信號的特性沒有考慮在內。

為了確認AFE(及其組件)性能是否符合具體系統要求，系統設計師必須使用AFE電氣規格確定AFE系統級性能(如EVM貢獻)，同時考慮信號特點和很多其他因素。

不幸的是，這種分析十分復雜且難以理解，因?yàn)橛绊懰囊蛩睾芏?。不過，只要作出幾個假設，就可以在系統上實現這種分析的簡化方法,而通常高斯噪聲源是影響系統性能的主要因素。

對于具有這種特點的系統，總SNR與EVM關系密切：

因此，只要確定AFE對總系統SNR的貢獻就足以確認AFE性能是否滿足系統要求。

AFE性能貢獻

以下部分將討論一種確定AFE性能對收發器總體SNR性能貢獻大小的方法。這種方法考慮了被處理信號的關鍵特性(輸入信號帶寬和振幅、調制方案)和AFE之間的性能(ADC SNR、PLL時鐘抖動等)。

盡管這里討論的方法以ADC(接收)影響為主，但同樣適合DAC(發射)。

ADC SNR規格(SNRnyq)是確定AFE對系統EVM貢獻的起點。SNRnyq規格(數據轉換器本征SNR)是指信號功率(假設信號是滿幅純正弦波)與ADC所有噪聲貢獻功率之比。它包括熱噪聲和在完整ADC奈奎斯特帶上積分的量化噪聲。

不過，考慮信號特點，如信號帶寬和輸入信號振幅以及PLL時鐘的貢獻，就能改善轉換器有效SNR。
