壓電傳動器

　　準確地說，壓電技術并非尖端技術，因為已經存在了幾十年的時間，基本上都由一個軟片（震動-電壓轉換器）組成。以前，此技術被用于許多能量采集應用和驅動揚聲器中，但現在，它將帶來最為復雜、精細的觸覺反饋體驗。全新的應用把這種成熟的技術引入了一個新的領域。標準壓電傳動器技術使用一個很薄的長條或者一個圓盤，讓它們彎曲然后再反彈回去，通過在兩端施加電壓形成震動（圖3）。使用薄長條的一種方法是將壓電長條端安裝至觸摸屏，然后再將長條的中心連接至設備殼。之后，把觸摸屏裝到一個外殼中，這樣長條便可以“浮動”，從而讓人們可以明顯地感覺到屏幕的壓電震動。這種體驗被稱作“局部觸覺”。您仍然可以感覺到設備本身的某些震動，但大部分卻來自于屏幕。如果不需要屏幕局部震動，則可以使用另一種被稱為落入式 （drop-in） 模塊的拓撲結構。它與壓電傳動器類似，但功能性更低一些：震動精密水平不如局部壓電觸覺高，但可以大大降低設計的復雜性。

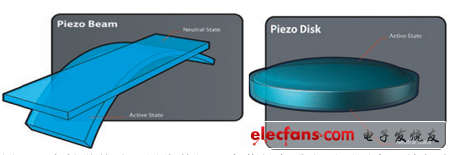

　　圖3 壓電觸覺傳動器通常使用一個薄長條或者平面圓盤，施加電壓時形成震動

　　壓電型觸覺技術沒有任何頻率或者振幅限制，設計人員可以達到比使用LRA和ERM所達不到的波形。盡管您無法感受到按下機械按鍵時獲得的精確觸覺反饋，但利用壓電型觸覺技術以后會讓兩者之間的感受非常接近。在某個設計中嵌入多個壓電模塊后，可產生高精度的觸覺反饋體驗，它可以讓觸摸屏的局部而非全部區域產生震動。在電容式觸摸驅動應用中，每個觸摸點（手指）都可以感受到其獨有的波響應，而非整個屏幕都震動。

　　壓電型傳動器的一個缺點是，大多數系統都要求約100-200伏峰值到峰值 （Vp-p） 電壓來驅動整個器件。多層壓電傳動器可以將該系統電壓降低至50 Vp-p，但這種多層壓電傳動器價格昂貴。圖4從速度和響應時間的角度描述了這種傳動器的特點。ERM和LRA的響應時間范圍為30到60毫秒，而壓電傳動器的響應時間一般小于2毫秒！這種屬性，讓它們擁有比ERM和LRA高得多的功效。利用壓電技術，您可以獲得更高的速度，更快速地獲得理想震動波形，更快地回到靜止狀態，并且消耗的能量也更少。

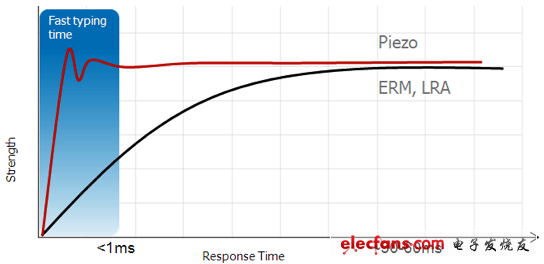

　　圖4 相比ERM和LRA技術，壓電觸覺技術擁有極短的啟動時間

　　同這些傳動器一樣很“酷”的是，在種類繁多的器件中僅只有一種組件適合于傳動器。這種傳動器之所以“偉大”，離不開許多其他產品的支持。給傳動器最大支持的一個組件便是物理驅動器。市場上有許多這種物理驅動器，但只有少數是專為壓電傳動器驅動而設計的。

　　TI的DRV8662是一款具有集成增壓轉換器的200-Vp-p壓電觸覺驅動器。這種壓電驅動器擁有1.5ms的快速啟動時間，具備多種功能，可用于任何高端壓電觸覺系統設計。輸入電壓可以為單端或者差分，并可以使用3.0-5.5V電源。由于集成了電源開關和二極管，不再需要變壓器。因此，在使用小型封裝時，上述規格意味著您可以使用更小的電路板空間，總系統成本更低。壓電觸覺反饋技術是今天觸感解決方案的游戲規則改變者，它可以幫助客戶獲得最逼真、最意想不到的用戶體驗。
