凌力爾特推出全差分放大器 LTC6409

2010-10-17 09:48凌力爾特公司 佚名我要評論（0）我要收藏

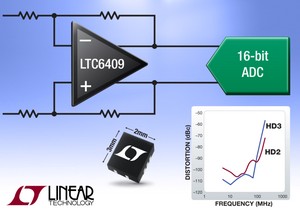

凌力爾特公司 (Linear Technology CorporaTIon) 推出全差分放大器 LTC6409，該器件能以僅為 1.1nV/√Hz 的噪聲和 -88dBc HD2/HD3 的失真驅動 DC 至 100MHz 的信號。LTC6409 采用先進的 SiGe BiCMOS 工藝技術制造，具有 10GHz 增益帶寬積、高達 40MHz 的 100dB SFDR 和準確度為 1% 的 1.9ns 穩定時間。它非常適用于驅動最新的高速 ADC (例如: 1.8V 14 位 150Msps LTC2262-14)。當使用 5V 單電源時，LTC6409 具有 0V 至 3.5V 的寬輸入共模范圍和 0.5V 至 3.5V 的輸出共模范圍，從而使該器件非常容易將以地為基準的信號連接到差分流水線型 ADC。歡迎轉載，本文來自電子發燒友網(http://www.makelele.cn/)

　　增益和反饋電阻器是外接的，從而允許設計師準確配置每個應用所需的增益。該放大器是單位增益可穩定的，而且高達 95mA 的大輸出電流允許該器件驅動電阻值較低的反饋和增益電阻器 (例如 150Ω)，從而產生非常低的輸出噪聲。

　　LTC6409 完全規定可用 3V 或 5V 單電源工作。盡管該器件具有寬帶寬和低噪聲性能，但是電源電流功耗最大值僅為 56mA，而且在關斷時，停機模式可將電流降至 500uA。接通時間的典型值為 160ns。

　　LTC6409 將用于脈沖信號應用，如雷達信號處理、成像、高速測試和測量、以及通信應用。

　　凌力爾特公司設計經理 Kris Lokere 表示：“LTC6409 的靈活性和性能使其成為 DC 耦合時間域傳感器應用以及直接轉換接收器應用的理想選擇。它非常容易轉換電壓值并將單端信號轉換成差分信號，同時保持非常低的噪聲和失真�！�歡迎轉載，本文來自電子發燒友網(http://www.makelele.cn/)

　　性能概要：LTC6409

　　· 10GHz 增益帶寬積

　　· 88dB SFDR (在 100MHz、2VP-P)

　　· 1.1nV/√Hz 輸入噪聲密度

　　· 輸入范圍包括地

　　· 用外部電阻器設置定增益 (最小 1V/V)

　　· 3300V/us 差分轉換率

　　· 52mA 電源電流

　　· 2.7V 至 5.25V 電源電壓范圍

　　· 全差分輸入和輸出

　　· 0.5V 至 (VS ̶ 1.5V) 可調輸出共模電壓

　　· 低功率停機

　　· 小型 10 引線 3mm x 2mm x 0.75mm QFN 封裝
