摘要：本應用筆記將Maxim的DirectDrive技術與傳統的單電源供電音頻線驅動器相比較，給出了DirectDrive結構的優點，特別是在機頂盒和電纜調制解調器應用中的優勢。

傳統的單電源供電音頻線驅動器為了產生2VRMS的輸出信號，需要9V至12V的供電電源。高電源電壓將增大系統的尺寸，提高系統的成本和復雜性。Maxim的DirectDrive技術省去了高電源電壓和大尺寸隔直流電容。MAX4410采用DirectDrive結構，工作在單電源3.3V，驅動10kΩ音頻負載時可提供2VRMS的輸出信號。

DirectDrive的優點

Maxim專有的DirectDrive技術利用電荷泵對正電源反相，產生一個內置的負電源電壓，從而使放大器輸出能夠偏置在地電平。這種獨特架構幾乎使放大器的動態范圍提高一倍(圖1所示)。

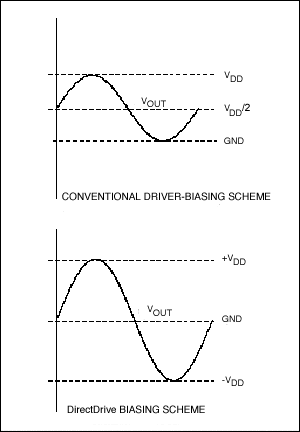

圖1. 傳統放大器輸出波形與Maxim專有的DirectDrive放大器輸出波形(見MAX9720數據資料, 圖1, 第11頁)

為了獲得最大動態范圍，傳統的單電源供電耳機放大器輸出偏置在標稱直流電壓(典型值為電源電壓的一半)。為了隔離直流偏置與耳機的連接，需要大容值的耦合電容。如果沒有隔直電容，會有較大的直流電流注入到耳機內，造成不必要的功率損耗，并有可能導致耳機和耳機放大器的損壞。

與此相反，DirectDrive技術無需直流偏置電壓，因而省去了隔直流電容。電荷泵只需要兩個小尺寸陶瓷電容，而不是尺寸較大的鉭電容，有效節省了電路板尺寸和系統成本，改善了耳機放大器的頻率響應。

MAX4410設計方案

MAX4410采用DirectDrive結構，工作在3.3V單電源，-3.3V電壓由其內部的電荷泵產生。因此，功率放大器可直接由±3.3V驅動，允許每路MAX4410的輸出提供大于6V的峰-峰值。

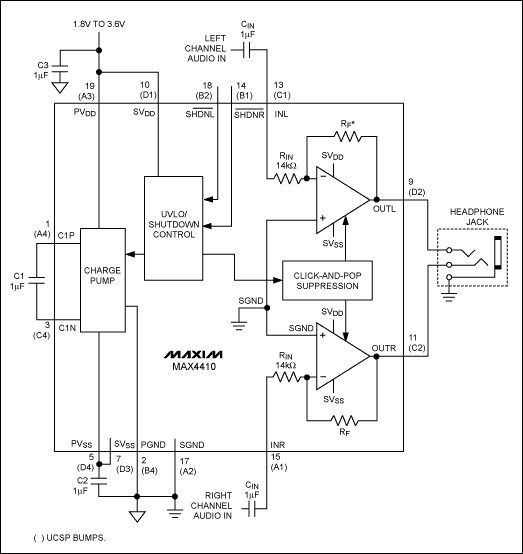

圖2. MAX4410典型應用電路(見MAX4410數據資料, 第17頁。)

MAX4410能夠在3.3V供電時為典型的音頻設備提供2VRMS輸出，利用MAX4410評估板(EV Kit)測試該應用電路，所得到的THD+N (總諧波失真和噪聲)曲線如圖3所示。MAX4410能夠?yàn)?0kΩ負載提供2VRMS的輸出驅動，THD+N為0.00052%。

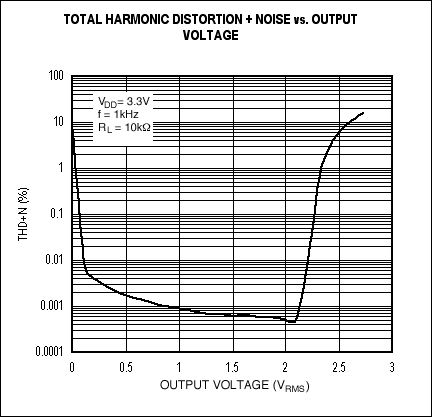

圖3. MAX4410 THD+N與輸出電壓

Maxim的DirectDrive技術在降低系統成本、減小系統尺寸的同時，可有效改善系統的性能指標。機頂盒與電纜調制解調器采用3.3V單電源供電，利用MAX4410能夠?yàn)?0kΩ音頻負載提供2VRMS的驅動信號。另外，對于需要二階低通濾波器的線輸出放大器，MAX4410是一個理想的選擇方案。
