日趨激烈的國際競爭，要求設備或機器制造商交付儀器時要擁有更大的吞吐率，同時要有更小的運行成本。不斷增加的成本和環境意識的增強，也要求工程師的設計具有更小的能源消耗。正因?yàn)槿绱?，設備制造商不再設計僅僅針對單一目標的設備，而是通過采用現代控制系統和邏輯算法，在機械結構中融入高端電子和通信技術，著力創造更靈活有效的多用途設備。
?

圖1. 使用機械零件的傳統應用

圖2. 如今的方法使用多個同步軸

在一個典型系統中，運動控制器負擔著日益復雜的要求。通過處理多軸同步，這些控制器可以提供齒輪和凸輪功能，以及諸如限位開關、驅動器使能和急停等安全功能。除此之外，該運動控制器還需要提供傳統的功能并以最佳的性能和效率運行控制算法。

1. 運動控制技術趨勢

傳統的運動控制應用使用一個專門的獨立運動控制器來處理更大的控制復雜性。當代自動控制器性能的提升，如可編程的自動化控制器或可編程的邏輯控制器，推動了將運動控制器的功能直接整合到自動化控制器這樣一種趨勢，并將其視作一個優先級高于其它自動化任務的方式來運行。

20世紀80年代初以來，自動化系統是基于數字總線來執行諸如傳輸過程數據和執行工業通信任務的。相對于模擬總線，它們更可靠，功能更強大，特別是對于遠距離通信來說更是如此。此外，數字網絡簡化了布線，因?yàn)樗鼈冊试S以串行方式連接多個單元，而不是單獨連接每個元素。這樣的系統在布線方面更加便宜，更容易維護。

出于對性能的需要，許多年來運動控制行業都采用另一個方法，即通過模擬總線或?qū)Ｓ眠\(yùn)動控制總線來連接驅動器。這個額外的通信策略提高了整個系統的復雜性。隨著數字驅動器的趨勢日趨明顯和高性能數字總線的出現，現在可以在運動控制和數據處理當中使用同一個總線，來簡化系統架構。同時，通過EtherCAT, CANopen, PROFIBUS, Ethernet POWERLINK, 或 SERCOS等數字總線，可以獲得顯著的性能提升。

特別是在執行分布式多軸運動控制的應用中，數字總線有很大的優勢。它們可以提供更高的靈活性，并允許使用分布到驅動器層次的處理能力和決策能力來開發系統。使用同一個標準，用戶就可以簡單地將不同的供應商的系統整合起來，為他們的特定應用選擇最佳的方案。

通過使用經由數字總線進行通信的數字驅動器，供應商和制造商不僅可以使用交換控制相關的數據，而且可以傳輸狀態信息或安裝參數來創建驅動器。自動化用戶所關心的一個主要問題就是，對于通用的自動化應用和特定的運動控制應用來說，哪個才是正確的協議。

最常見的基于以太網的協議：

EtherCAT

SERCOS II/III

CANopen

Modbus IDA

PROFINET

PROFIBUS

EtherNet/IP

Ethernet POWERLINK

由于存在很多不同的總線標準和協議，客戶需要確保他們想使用的零部件可以提供正確的接口。這意味著制造商常常不得不為自己的零部件開發幾個不同的版本。這增加了開發成本，而且要同時滿足多個標準化組織的要求。National Instruments等公司努力提供開放式的系統，與各種總線標準和協議進行交互。

在對所有主要工業協議提供支持，并對所有標準工業網絡提供互聯的同時，National Instruments選擇EtherCAT作為針對運動控制應用的主要通信協議。

2. 針對運動控制應用的EtherCAT技術

EtherCAT（以太網控制自動化技術）是一種高性能、用于確定性以太網的工業通信協議。它使用可預測的時序和精確的同步數據擴展了IEEE 802.3以太網標準傳輸協議。在EtherCAT技術組的管理下，這個開放性標準已作為IEC 61158的一部分被公布，并通常用在諸如機械設計與運動控制等應用中。

EtherCAT通過標準的以太網連接實現主/從架構。National Instruments的EtherCAT主控器包括雙以太網端口實時控制器，如NI CompactRIO，PXI和工業控制器等。每個NI從設備也包含兩個端口，允許從主控制器以菊花鏈的方式進行連接。

EtherCAT協議在標準的以太網幀內直接傳輸數據，而不改變其基本結構。當主控制器和從設備在同一子網時，EtherCAT協議只是替代了以太網幀中的Internet協議（IP）。

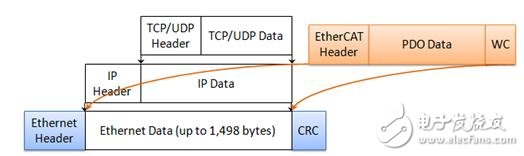

圖3. 使用EtherCAT的以太網幀結構

數據在主控設備和從設備之間以過程數據對象(PDO)的形式進行通信。每個PDO有針對一個或多個從設備的特定地址，這個“數據和地址”的組合（加上用于驗證的工作計數器）作出了一個EtherCAT電報。一個以太網幀可以包含多個電報，而一個控制周期可能需要多個幀來可容納所有必要的電報。

高速性能
EtherCAT是專為單點應用實現高性能、高通道數應用而設計的，例如控制應用。由于從設備的讀寫可以發生在同一個幀內，對EtherCAT電報結構進行優化后，可以實現分散的I / O。此外，完整的協議處理通常發生在硬件上，因而與協議棧運行時、CPU性能或軟件執行都無關。

定時和同步
在實現確定性網絡時的另一個因素便是主控制器需要負責使用分布式時鐘、用同一個時間同步多個從設備。在所有從設備當中，必須有一個包含主時鐘，以同步其它從器件的時鐘。在NI的方案中，第一個從設備被指定至主時鐘，主控制器在每一個掃描周期中發送一個特殊的同步電報，以讀取主時鐘。然后這個電報更新和重新調整所有其它從設備的時鐘，以防止漂移。

精確的同步對于在大范圍上分布、并需要同步動作的過程來說非常重要，如在多個運動軸之間協調運動。NI使用時間戳來衡量離開幀和返回幀之間的時間差。通過這種方式，在節點之間計算傳播延遲，可以對分布式時鐘進行精確調整以實現精確的同步(小于1微秒)。

由于高速性能，及其嚴格的定時和同步功能，EtherCAT對于一個網絡或分布式運動控制應用來說是一個理想的解決方案。其中，一個強大的實時控制器作為在EtherCAT的主控器，并運行運動控制應用程序，與外部的分布式EtherCAT從驅動器進行通信。

National Instruments EtherCAT伺服電機驅動器
NI EtherCAT的伺服驅動器性能強大，同時擁有靈活性相、可擴展性、和功率范圍，使用圖形化編程的NI LabVIEW與LabVIEW NI SoftMotion模塊，可以滿足幾乎任何應用獨特的性能要求，從基本的扭矩和速度的應用 – 到多軸運動控制。

標準的以太網電纜，大大簡化了高達128軸的菊花鏈的布線和能力。一個高性能實時控制器允許在幾分鐘內安裝一個分布式運動控制系統。使用LabVIEW項目配置和驗證的運動控制系統，簡化了安裝和圖形化編程的過程。使用高層次的運動函數或?qū)傩哉{(diào)用節點的API，用戶可以實現通過簡單易用的圖形化編程定制運動控制應用。

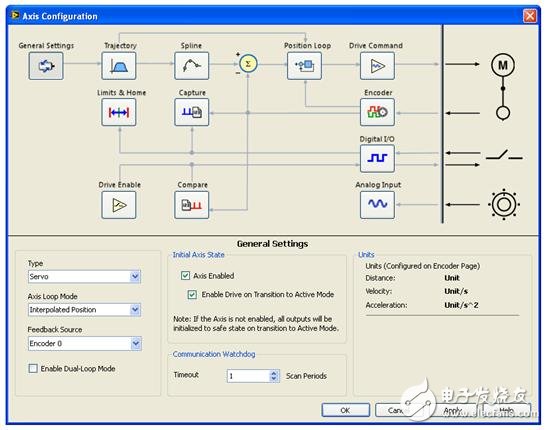

圖4. 通過LabVIEW項目實現軸的圖形

NI實時控制器，AKD EtherCAT伺服驅動器，NI LabVIEW, 和 LabVIEW NI SoftMotion 模塊使EtherCAT技術簡單易用，可以實現網絡式或分布式運動控制應用。
