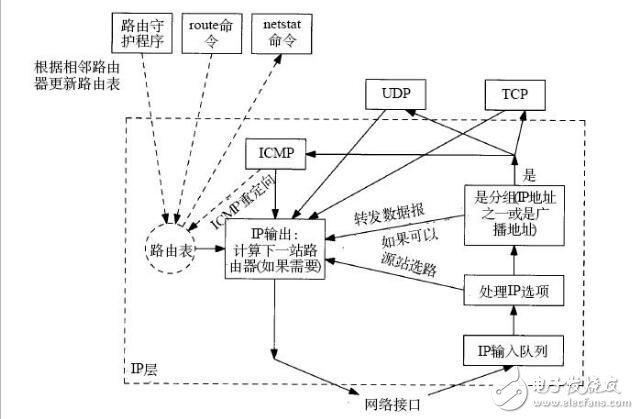

基于TCP/IP的網絡管理包含3個組成部分：

　　1） 一個管理信息庫MIB（Management Information Base）。管理信息庫包含所有代理進程的所有可被查詢和修改的參數。RFC 1213［McCloghrie and Rose 1991］定義了第二版的MIB，叫做MIB-II。

　　2） 關于MIB的一套公用的結構和表示符號。叫做管理信息結構SMI（Structure of Management Information）。這個在RFC 1155 ［Rose and McCloghrie 1990］ 中定義。例如：SMI定義計數器是一個非負整數，它的計數范圍是 0~4294967295，當達到最大值時，又從0開始計數。

　　3） 管理進程和代理進程之間的通信協議，叫做簡單網絡管理協議SNMP（Simple Network Management Protocol）。在RFC 1157 ［Case et al. 1990］中定義。SNMP包括數據報交換的格式等。盡管可以在傳輸層采用各種各樣的協議，但是在SNMP中，用得最多的協議還是UDP。

　　一、SNMP協議概述

　　簡單網絡管理協議（SNMP：Simple Network Management Protocol）是由互聯網工程任務組（IETF：Internet Engineering Task Force ）定義的一套網絡管理協議。該協議基于簡單網關監視協議（SGMP：Simple Gateway Monitor Protocol）。利用SNMP，一個管理工作站可以遠程管理所有支持這種協議的網絡設備，包括監視網絡狀態、修改網絡設備配置、接收網絡事件警告等。 雖然SNMP開始是面向基于IP的網絡管理，但作為一個工業標準也被成功用于電話網絡管理。

　　二、SNMP的發展史

　　SNMP經過了一個相對較長的發展過程，到目前為止一共經歷了三個版本。當下使用最廣泛是SNMPv2。

　　1989年發布了第一個版本的SNMP，稱為SNMPv1。

　　1991年發布SNMP的一個補充---RMON（Remote Network Monitoring，遠程網絡監視）。RMON擴充了SNMP的功能，包括對LAN的管理以及對依附于這些網絡設備的管理。注：RMON沒有修改和增加SNMP協議本身以及SMI，只是增加了SNMP監視子網的能力，把整個子網當成一個個體來監視，提供了新的MIB庫及相關的MIB行為。

　　1993年SNMPv1的升級版被提出，SNMPv2。

　　1995年SNMPv2正式發布，v2增加了SNMPv1的功能，并規定了如何在基于OSI的網絡中使用SNMP。同時RMON于本年度擴展為RMONv2

　 ? ?1998年SNMPv3發布，一系列文檔定義了SNMP的安全性，并定義了將來改進的總體結構。SNMPv3可以和v2、v1一起使用。

　　三、SNMP的工作原理

　　SNMP采用特殊的客戶機/服務器模式，即代理/管理站模型。對網絡的管理與維護是通過管理工作站與SNMP代理間的交互工作完成的。每個SNMP從代理負責回答SNMP管理工作站（主代理）關于MIB定義信息的各種查詢。

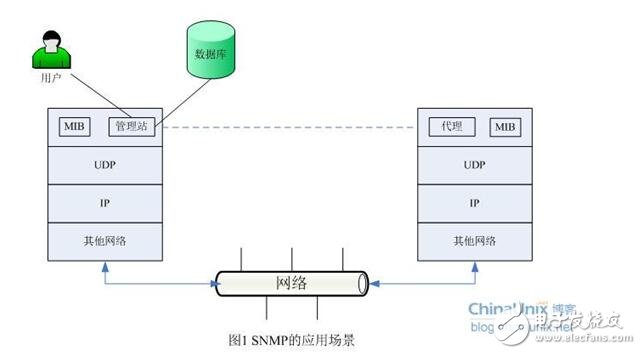

　　SNMP的應用場景如圖１所示：

　　管理站和代理端使用MIB進行接口統一，MIB定義了設備中的被管理對象。管理站和代理都實現相應的MIB對象，使得雙方可以識別對方的數據，實現通信。管理站向代理請求MIB中定義的數據，代理端識別后，將管理設備提供的相關狀態或參數等數據轉換成MIB定義的格式，最后將該信息返回給管理站，完成一次管理操作。

　　四、SNMP的報文類型

　　SNMP中定義了五種消息類型：Get-Request、Get-Response、Get-Next-Request、Set-Request和Trap 。

　?。?）Get-Request 、Get-Next-Request與Get-Response

　　SNMP 管理站用Get-Request消息從擁有SNMP代理的網絡設備中檢索信息，而SNMP代理則用Get-Response消息響應。Get-Next- Request用于和Get-Request組合起來查詢特定的表對象中的列元素。

　?。?）Set-Request

　　SNMP管理站用Set-Request 可以對網絡設備進行遠程配置（包括設備名、設備屬性、刪除設備或使某一個設備屬性有效/無效等）。

　?。?）Trap

　　SNMP代理使用Trap向SNMP管理站發送非請求消息，一般用于描述某一事件的發生，如接口UP/DOWN，IP地址更改等。

　　上面五種消息中Get-Request、Get-Next-Request和Set-Request是由管理站發送到代理側的161端口的；后面兩種Get-Response和Trap 是由代理進程發給管理進程的，其中Trap消息被發送到管理進程的162端口，所有數據都是走UDP封裝。SNMP工作流程如圖2：

　　五、SNMP的報文格式

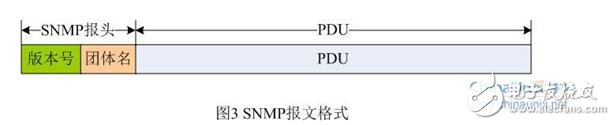

　　SNMP代理和管理站通過SNMP協議中的標準消息進行通信，每個消息都是一個單獨的數據報。SNMP使用UDP（用戶數據報協議）作為第四層協議（傳輸協議），進行無連接操作。SNMP消息報文包含兩個部分：SNMP報頭和協議數據單元PDU。

　　在實際網絡傳輸環境下，SNMP報文的長度取決于其所采用的編碼方式。SNMP統一采用BER（Basic Encoding Rule）的編碼規則，同時在正式SNMP規范中使用的是ASN.1語法，Abastract Syntax Notation v1，即抽象語法描述語言。這兩個概念在后面實踐環節再做進一步介紹，這里只要稍微了解一下即可，不妨礙我們對協議本身的分析。這里我們簡單解釋一下BER編碼規則：

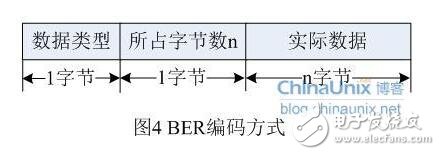

　　BER作為ANS.1的基本編碼規則，描述具體的ANS.1對象如何編碼為比特流在網絡上進行傳輸。BER編碼規則由三部分組成：

　　SNMP中定義了幾種基本的數據類型，其中v1和v2版有些改動，具體參見相應的RFC文檔。這里我們只介紹幾種最常見的類型：

　　l INTEGER：一個整數

　　l OCTER STRING： 0或多個8bit字節，每個字節在0~255之間取值

　　l DisplayString：0或多個8bit字節，每個字節必須是ASCII碼。在MIB-II中，所有該類型變量不能超過255個字符（0個字符可以）

　　l NULL：代表相關的變量沒有值

　　l IpAddress：4字節長的OCTER STRING，以網絡字節序表示IP地址

　　l PhyAddress：6字節長的OCTER STRING，代表物理地址

　　l Counter：非負整數，可以從0遞增到232-1（）。達到最大值后歸0

　　l TimeTicks：時間計數器，以0.01秒為單位遞增，不同的變量可以有不同的遞增幅度。所以在定義這種類型的變量時需要制定遞增幅度

　　l SEQUENCE：與C語言中的結構體類似

　　l SEQUENCE OF：一個向量，參見后面ANS.1語法詳細介紹章節

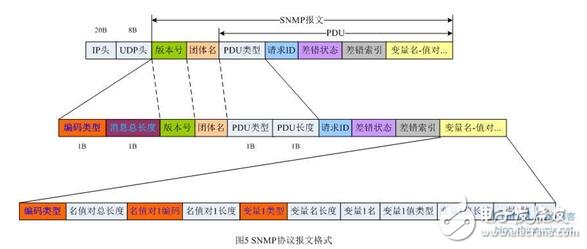

　　SNMP報文在傳輸層是封裝在UDP報文中的，而UDP又是基于IP網絡的，因此，我們可以得到完整的報文描述結構，如下圖所示：

　　PDU類型其實包含兩個字節，第一個字節表示真實的PDU的類型；第二個字節表示后面報文所占的字節總數。針對SNMPv1，這個字段取值如下：

　　表1 PDU類型

　　PDU類型 名稱代理進程對自己初始化

　　1warmStart一個接口已從工作狀態變?yōu)楣收蠣顟B(tài)（報文中的第一個變量標識此接口）

　　3linkUp從SNMP管理進程收到無效共同體的報文

　　5egpNeighborLoss地址）

　　6enterpriseSpecific《span times=“” new=“” roman“;=”“ mso-hansi-font-family：”times=“” roman“;mso-bidi-font-family：”times=“” mso-font-kerning:0pt“=”“ style=”word-wrap： break-word; font-size： 9pt; font-family： 宋體;“》在這個特定的代碼段中查找trap信息

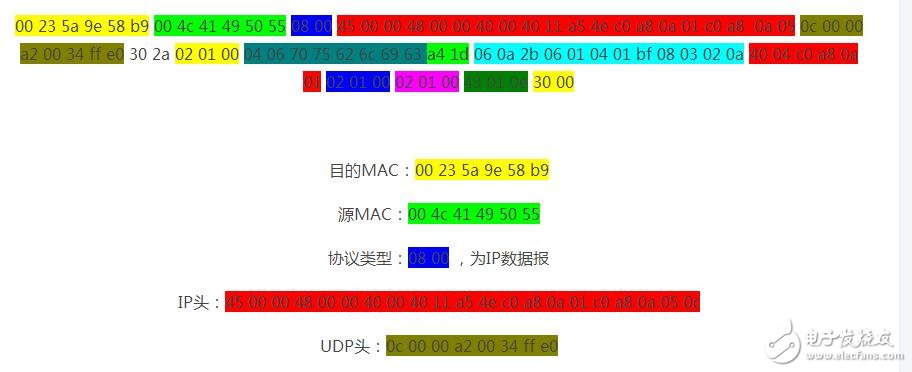

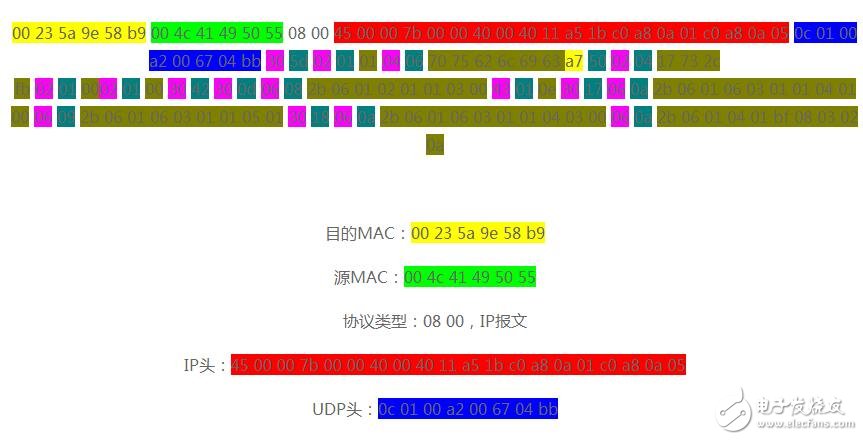

　　通過wireshark抓包工具，捕獲一條如下的SNMP報文，接下來對其進行仔細分析。

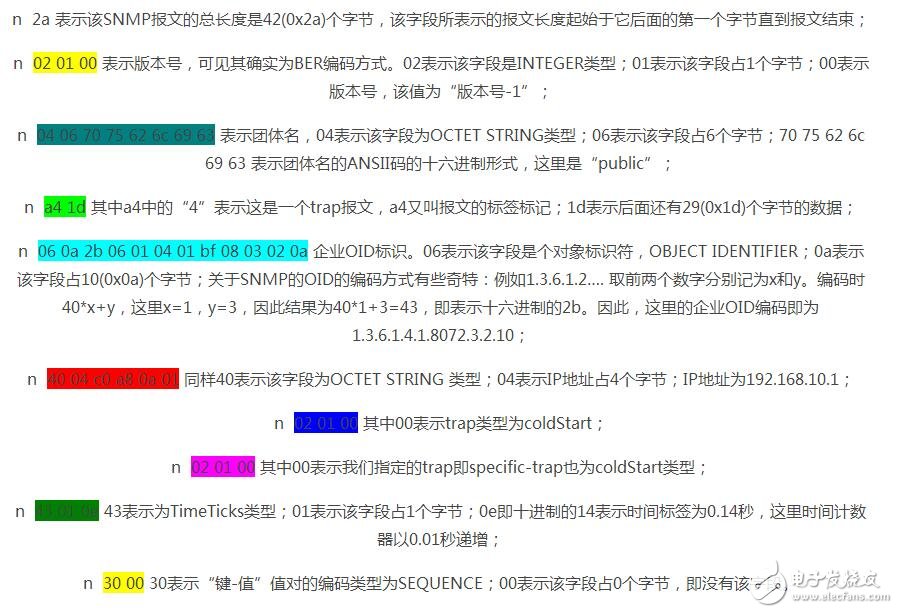

　　其余部分都為SNMP報文，接下來我們對照前面的報文結構體來逐個分析一下。

　　SNMPv2 Trap報文

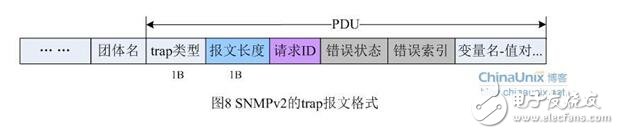

　　SNMPv2的Trap報文格式如圖8所示：

　　同樣的，這里除了trap類型和報文長度是標準網絡字節序之外，其余協議字段也均為BER編碼方式。可以看到v2版的trap報文正在向統一的報文格式發展，已經非常類似普通的SNMP請求、響應報文了。

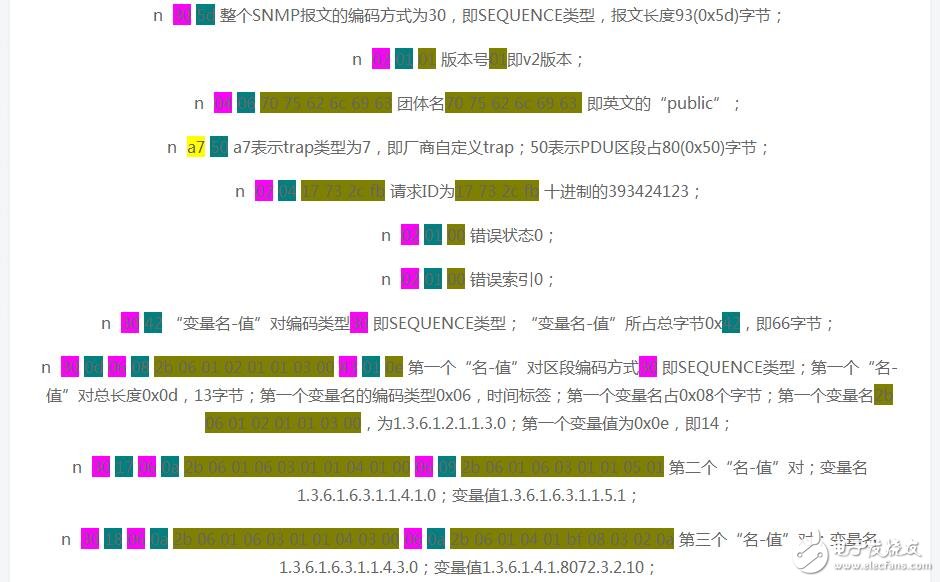

　　SNMPv2原始報文內容：

　　余下部分全為SNMP報文內容，這里我們做一下簡單的約定：

　　xx 標注類型；xx 標注長度；xx 標注真正的數據。

　　這樣一來上面這串原始數據就好分析多了J
