技術指標
測試裝置

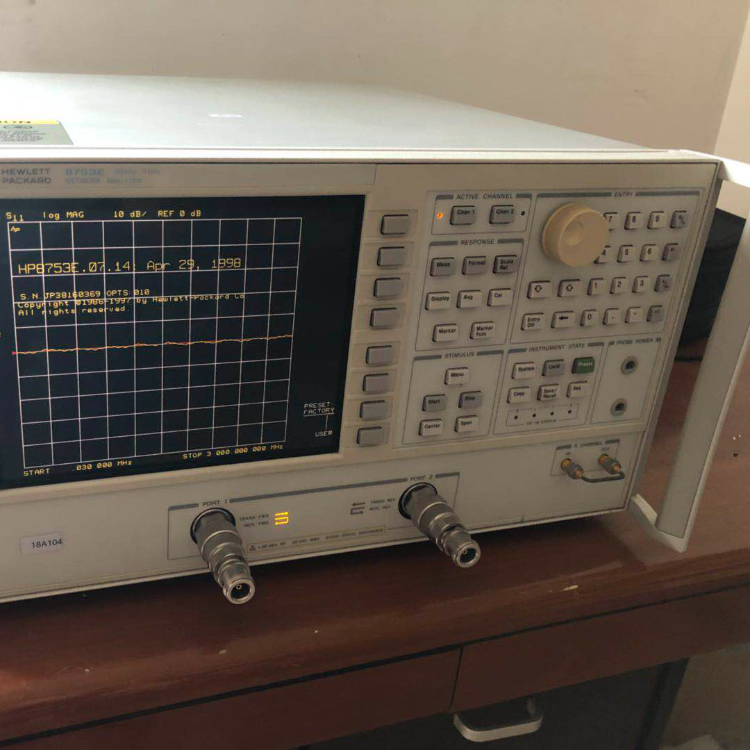

集成化的S參數測試裝置以50Ω(標準)或75Ω(選件075)提供完滿的正向和反向測量。外部測試裝置由HP 8753E選件011提供。
測試端口輸出
頻率特性
范圍：
30kHz~3GHz(標準)
30kHz~6GHz(選件006)
300kHz~3GHz(選件011)
30kHz~6GHz(選件011、006)
分辯率：1Hz
精度：±10ppm(在25℃±5℃時)
輸出特性
功率范圍：
－85~+10dBm；
－85~+8dBm(選件075)
分辯率：0.05dB
掃描范圍：25dB
電平精度：±1.0dB(相對于0dBm輸出電平)
電平線性(30kHz~300kHz典型值)
(－15~+5dBm)±0.2dB
(+5~+10dBm)±0.5dB
阻抗：50Ω(標準)；75Ω(選件075)
二次諧波：在+10dBm處<－25dBc(16MHz~3GHz)
三次諧波：在+10dBm處<－25dBc(16MHz~2GHz)
非諧波寄生信號(典型值)
與混頻器有關的非諧波寄生信號：在+10dBm處<－30dBc
測試端口輸入特性
頻率范圍：30kHz~3GHz(標準) 30kHz~6GHz(選件006)
平均噪聲電平
3kHz BW: －82dBm(<3GHz), －77dBm(3~6GHz)
10Hz BW: －102dBm(<3GHz), －97dBm(3~6GHz)
輸入電平：+10dBm
損壞電平：±26dBm或35Vdc
阻抗：50Ω(用選件075時為75Ω)
諧波：(選件002)
二次諧波：在+8dBm處為<－15dBc
三次諧波：在+8dBm處為<－30dBc
諧波測量精度（在25℃±5℃時）：
16MHz~3GHz: ±1dB
3GHz~6GHz: ±3dB(帶選件006)
諧波測量動態范圍 －40dBc(輸出=－10dBm，輸入<－15dBm)
群延遲特性
范圍：1/(2×最小孔徑)
孔徑(可以選擇的)
：頻率間隔的20%
最?。?頻率間隔)/(點數-1)
群延遲精度(單位為秒)： ±(相位精度)(單位為度)/(360×孔徑(Hz))
