DC 至 33 GHz 典型值（-3 dBe，電氣）
單模和多模輸入
50/125 μm，750 nm - 1650 nm（涵蓋主要波長：850 nm、1310 nm、1550 nm）
專為行業光學標準的參考接收器測試或表征光學的原始響應而設計
Infiniium 基準軟件版本 05.70 或更高版本中內置的光學測量功能
與 Infiniium UXR、V 系列、90000X、90000 Q 和 Z 系列實時示波器兼容

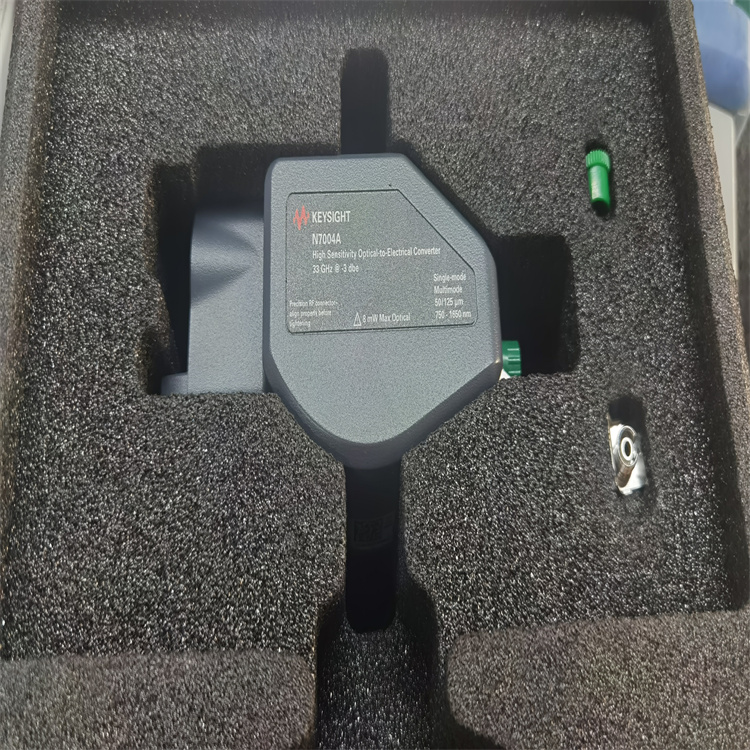

N7004A 是首款用于 Infiniium 實時示波器的成光電轉換器解決方案。Infiniium 基準軟件 05.70 版中內置了全套光學測量軟件，無需額外付費。N7004A 外形緊湊，可直接插入 Infiniium 示波器的 AutoProbe II 探頭接口。

該適配器提供從 DC 到 33 GHz 的電氣帶寬。當與 Infiniium V 系列或 Z 系列 33 GHz 示波器一起使用時，N7004A 允許用戶以高達 28 Gbps 的速度查看光流，使其成為在系統級測試中表征或排除高速光信號故障的理想解決方案.配備 Infiniium 實時示波器的 N7004A 是同時希望查看光傳輸?shù)奈礊V波響應的用戶的理想解決方案。

輸入為 50 μm/125 μm 光纖，可與波長為 750 nm 至 1650 nm 的 9 μm 單模光纖或 50 μm 多模光纖配合使用，并具有 FC/PC 適配器。參考接收機測量是使用內置的 4 階 Bessel Thomson 軟件濾波器進行的，該濾波器允許查看波形，類似于實際通信系統中的光接收機顯示的波形。4 階 Bessel Thomson 濾波器帶寬限制為示波器 Brickwall 帶寬的 2/3。對于開啟 Bessel Thomson 濾波器的 33 GHz 示波器，這會產生一個 22 GHz Bessel Thomson 濾波器，覆蓋 28 Gbps x 0.75 = 21 GHz。
