DG645數字延遲脈沖發生器-技術概述：

數字延遲發生器DG645 抖動延遲發生器

DG645是一款多功能數字延遲/脈沖發生器，可提供重復頻率高達10 MHz的 定義的脈沖。該儀器對舊設計提供了幾項改進-更低的抖動，更高的準確度，更快的觸發速率和更多的輸出。DG645還具有用于計算機或儀器網絡控制的以太網，GPIB和RS-232接口。

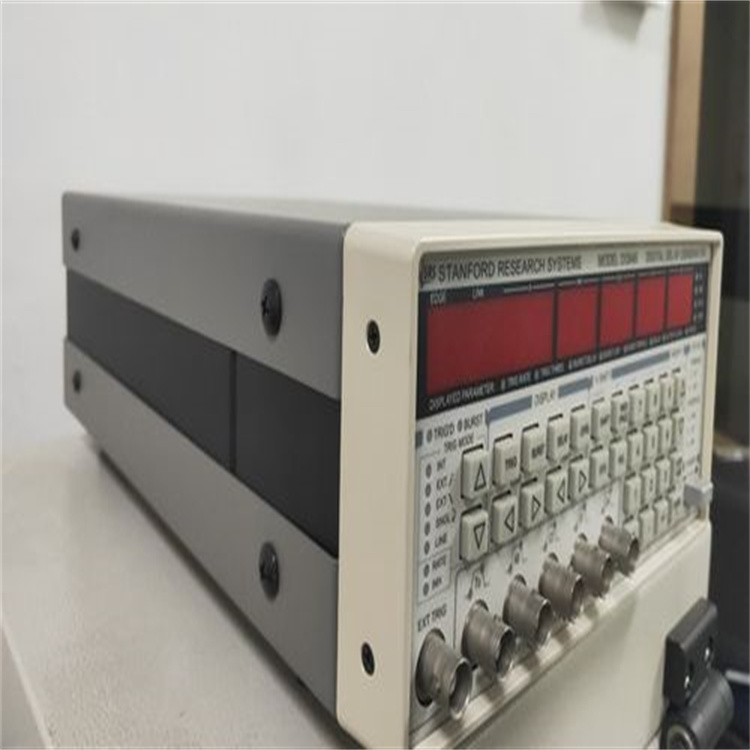

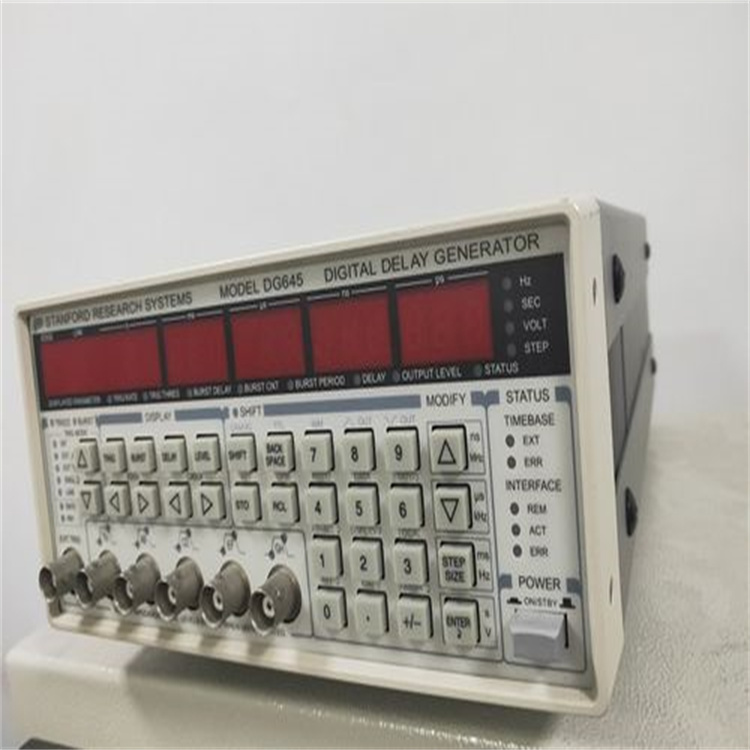

DG645數字延遲發生器

4個脈沖輸出

8個延遲輸出（可選）

<25 ps均方根抖動

觸發率為10 MHz

 率發生器

快速的轉換時間

Ovenized或Rb時基（可選）

以太網，GPIB和RS-232

DG645數字延遲/脈沖發生器-產品特征：

DG645是一款多功能數字延遲/脈沖發生器，可提供重復頻率高達10 MHz的 定義的脈沖。該儀器對舊設計提供了幾項改進-更低的抖動，更高的準確度，更快的觸發速率和更多的輸出。DG645還具有用于計算機或儀器網絡控制的以太網，GPIB和RS-232接口。

延遲發生器時序

所有數字延遲發生器通過計算快速時鐘周期（通常為100 MHz）來測量時間間隔。大多數數字延遲發生器還具有較短的可編程模擬延遲，以獲得比時鐘周期更精細的時間間隔。不幸的是，如果觸發與時鐘不同步，則可能會出現一個定時不確定（通常為10 ns）的時鐘周期。

DG645通過測量與內部時鐘有關的觸發時序并補償模擬延遲來消除時序不確定性。這種方法將抖動減少了大約100倍，并允許內部速率發生器以任何速率工作-而不僅僅是時鐘頻率的幾倍。
