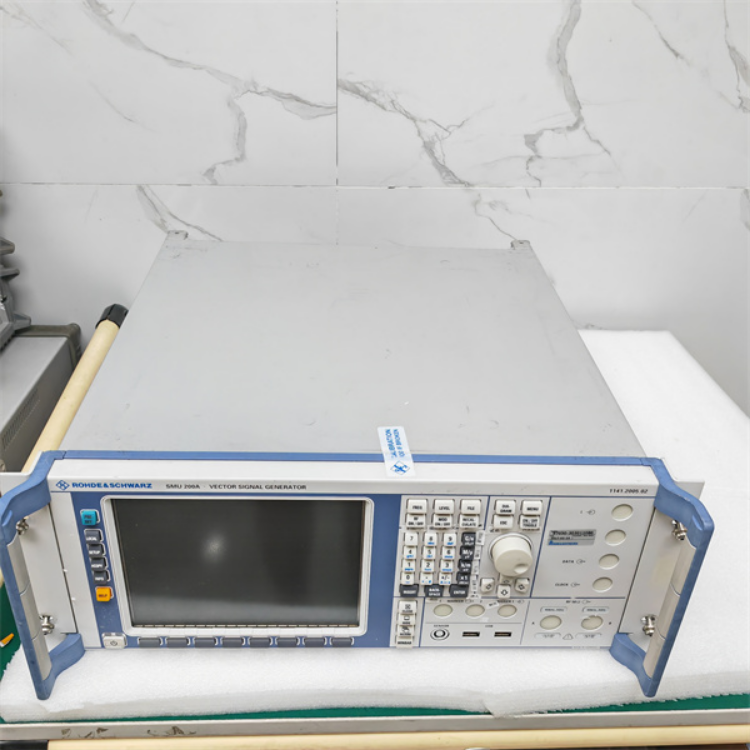

R&S°SMU200A矢量信號發生器是專為滿足現代通信系統的研發與生產的需求而設計的新一代產品它不僅擁有兩個獨立的信號發生單元(機箱高度只有4U)且還具有無與倫比的F和基帶特性

采用了模塊化設計的理念，R&S”SMU200A可充分滿足多種使用需求。第一條RF路徑可配備四種頻率，用戶可自行選擇頻率上限其中包括2.2 GHz/3 GHZ/4 GHz 或6 GH2。另外，第二條RF路徑還可分別安裝2.2 GHz和3 GHz的上限頻率選件。所有可供選擇頻率的下限是100 kHz

基帶部分還可以同時安裝兩個信號發生器，它們可以實時產生復雜的信號，并且隨機配備有一個任意波形發生器，它可以存儲64Msample的l和0信號(256Mbytel]。兩路不同基帶產生的信號可以相互疊加。除此之外，可以對兩路信號分別加以不同的頻率偏移

R&S°SMU200A采用現代直觀式操作的設計理念，使得它具有非凡的易操作性

二合一的信號發生器

第一條RF路徑的頻率選擇范圍是100 kHz 到2.2 GHz/3 GHz/4 GHz/6GHz

第二條可選配的RF路徑的上限頻率可為2.2GHz或 3 GH2

提供兩條完整的基帶路徑

在數字域內可無損的進行基帶信號復合(例如用于多種標準基站的測試)

出色的信號質量

200 MHz的/Q調制器射頻帶寬非常低的SSB相位噪聲，典型值是-135 dBc (f= 1 GHz。20 kHz載波偏移，1 Hz測量帶寬寬帶噪聲典型值-153 dBc (CWf = 1 GHz，>5 MHz載波偏移1 H測量帶寬

出色的鄰道泄漏功率(ACLR) ，3GPP FDD典型值是+70dB(測試模型1，64 DPCH)電平可重復性非常高，為0.05 dB高輸出功率，可達+19 dBm(PEP)，過范圍+26 dBm

標準配置下高度穩定的參考晶振

無與倫比的靈活性
