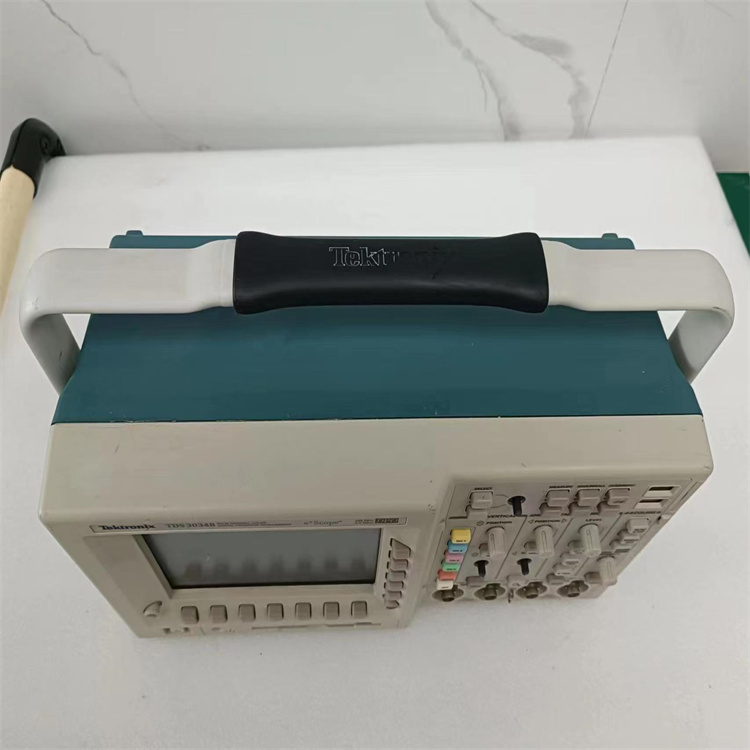

TDS3034 是 Tektronix 的 300 MHz、4 通道數字示波器。隨時間測量電子電路或組件中的電壓或電流信號，以顯示幅度、頻率和上升時間等。應用包括故障排除、生產測試和設計。

主要特性與指標

帶寬：300兆赫
4個頻道
采樣率：2.5 GS/s
記錄長度：10 kpts
全 VGA 彩色 LCD
內置軟盤驅動器，便于存儲和歸檔
21 自動測量
所有型號均配備 Centronics 端口標準，用于快速、方便地進行硬拷貝
9 位垂直分辨率
多語言用戶界面
QuickMenu 用戶界面模式可實現快速、輕松的操作
用于 RS-232、GPIB、LAN 或 VGA 通信端口的可選模塊
高級觸發器，例如 4 通道型號上的毛刺、寬度和邏輯標準
電信模板測試 (TMT)
用于 4 通道模型的頻率和諧波分析標準的快速傅里葉變換 (FFT)
擴展視頻應用模塊
支持提供自動縮放和單位的有源探頭、差分探頭和電流探頭
用于 RS-232、GPIB、LAN 或 VGA 通信端口的可選模塊
