全功率帶寬 100kHz@ 50Vpp小信號帶寬>300kHz電壓變化速率 20V/as minTHD+N<0.01%@10kHz, 40Vpp.
。輸出驅動電流 200mA max.
隔離土42Vpk 浮地

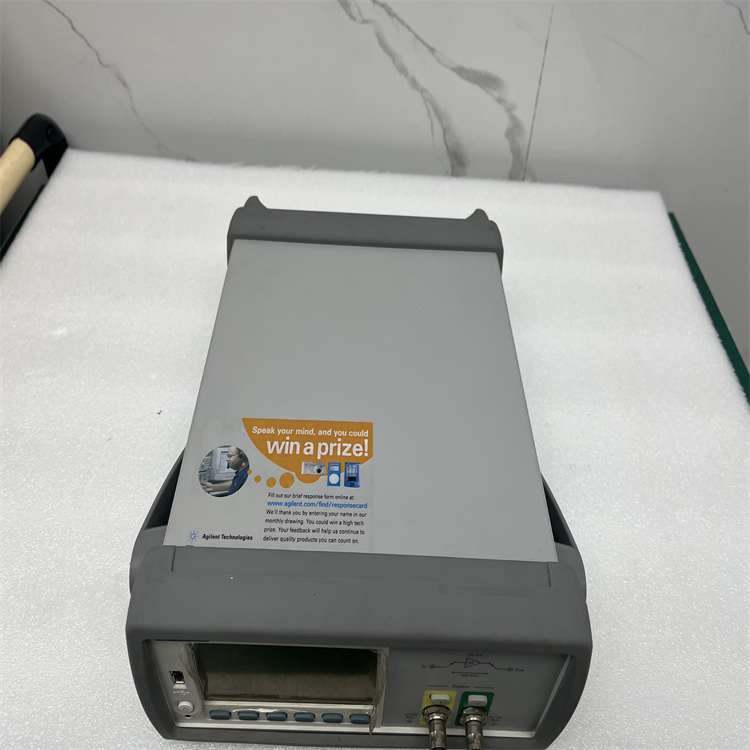

Agilent 33502A 是雙通道的高壓輸出任意波性放大器。它有高達50Vpp土25V)輸出電壓范圍的隔離模擬輸出前端在10kHz和40Vpp輸出時其高性能放大器的失真小于 0.01%33502A專門和函數發生器配套使用這兩種儀器一起提供低失真的高電壓函數和任意波性的輸出。
33502A有完全隔離的前端，提供比其它放大器高 5倍的電壓放大。您能按電路要求獨立配置輸入耦合(AC/DC)和輸入阻抗(502或1M2)。輸入路徑也可在通過放大器和直接連接(無放大器)間切換而不需要斷開或連接電纜。

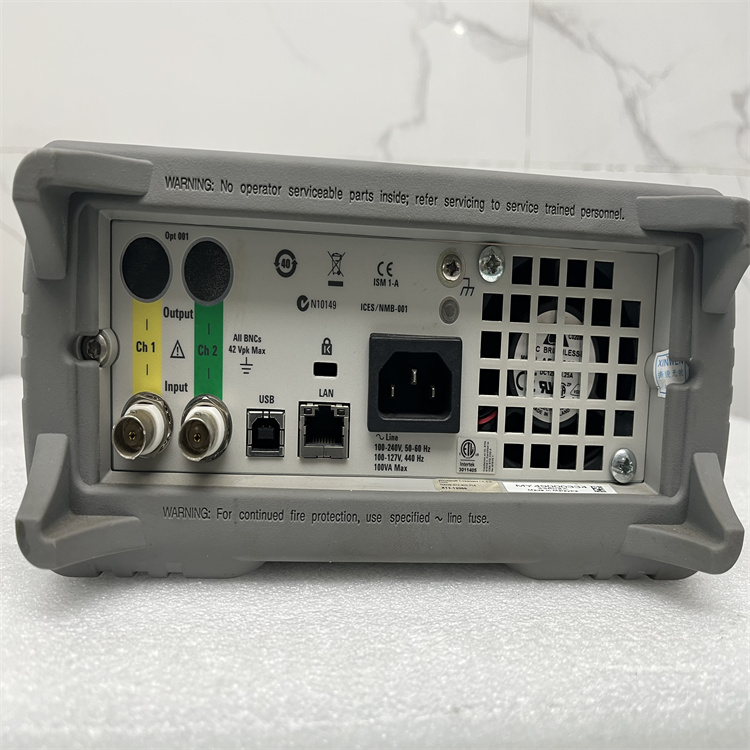

33502A采用2U高度和半機架寬度機箱外型設計，配置了符合 LXI 標準的LAN和USB接口，適合工作臺和測試自動化的應用。
33502A可以用前面板進行靈活配置，也可以用標準的編程環境進行控制。它與各種現有 Agilent函數/任意波形發生器兼容，包括 33120A33210A、33220A和33250A，也可放大來自非Agilent函數發生器和任意波形發生器的信號
