主要特性與技術指標：

用于62.5/125光纖的2.8 GHz光通道
1.波長范圍：750-860 nm
2.典型rms噪聲：1.5 μW（3 GHz）
3.參考接收機功能（155/622 Mb/s或1.063/1.250 Gb/s）
使用3.5 mm陽頭輸入的20 GHz電通道
典型rms噪聲：0.25 mV（12.4 GHz帶寬）、0.5 mV（20 GHz帶寬）
兼容性
4.86100A/B/C Infiniium DCA/DCA-J主機

描述

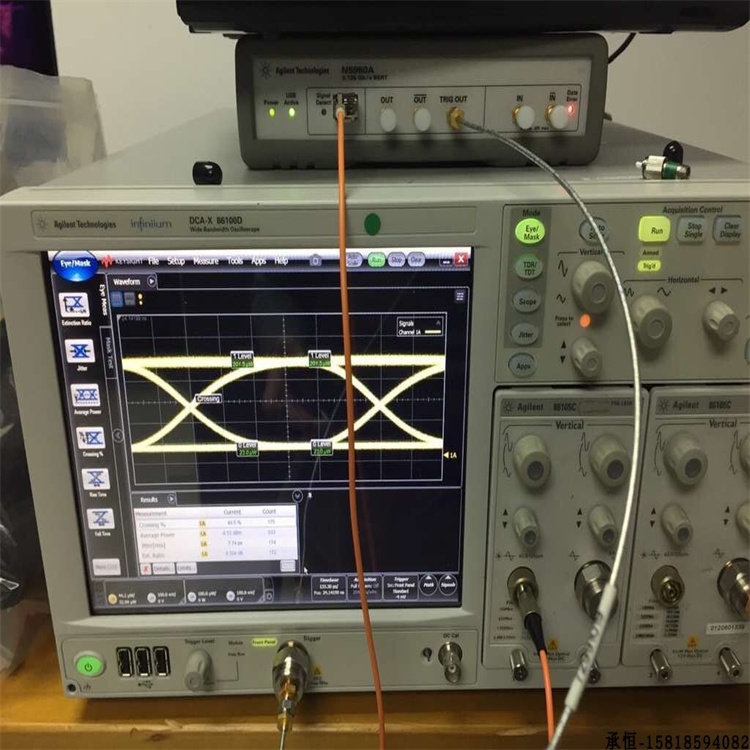

86100B Infiniium DCA是一款高速示波器，同時還具有數字通信分析儀和時域反射計的功能。
示波器/分析儀的組合使用戶可以在*短時間內完成復雜的一致性測量，而無需學繁瑣的一致性
測試程序。以前需要許多步驟才能完成的一致性測量現在可以一步完成。借助這種強大功能和直
觀的用戶界面，工程師只需按一下按鈕即可完成全部程序（例如一致性眼圖分析）。
的研發工程師和科學家負責研究和設計高性能射頻有源器件，面臨著許多挑戰。一個關
鍵的挑戰包括確定設備的非線性行為，以，它可以減少提供線性大功率解決方案。這個任
務是特別重要的在電信行業的非線性器件的行為有助于信息的干擾，有效減少帶寬。在這個
行業中，放大器是不可或缺的重要組成部分，但由于其非線性行為，往往是浪費頻譜的原因。
設計一個功率放大器，只有在其線性操作區域也導致的可用功率的低效使用操作。放大器通
常被迫操作的非線性區域，然后在該點的線性化。因此，它已成為越來越重要的了解非線性
行為的有源射頻組件如功率放大器和倍頻器，反過來，使測量裝置的非線性行為更加重
要Agilent86100B。
附加的功能：

用于測試高達 40 Gb/s 波形的模塊化平臺
與 Agilent 86100A 系列、83480A 系列和 54750 系列模塊兼容
200 fs 固有抖動
Windows? 98 用戶界面
Agilent 86100B 是三合一的儀器：數字通信分析儀、全功能寬帶示波器和時域反射計。

86100B Infiniium DCA 可以看作是三合一的高性能儀器。它是一種通用的寬帶采樣示波器。它是一種數字通信分析儀。這是一個時域反射計。只需選擇儀器模式并開始進行測量。

對于基本的示波器操作，可以輕松訪問前面板，并具有熟悉的模擬外觀。基于 Windows? 的系統可讓您輕松瀏覽用戶界面。86100B 支持多種插件，用于測試光信號和電信號。選擇插件以獲得您需要的特定帶寬、過濾和靈敏度。
