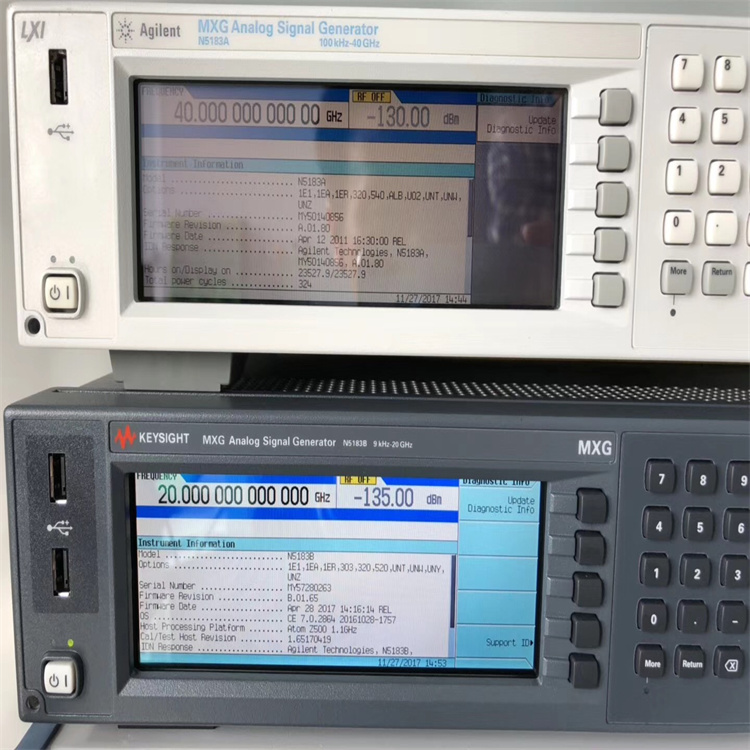

KEYSIGHT是德N5183B微波模擬信號發生器具有9 kHz 至 40 GHz 的頻率帶寬和接近 PSG 級別的相位噪聲性能。

KEYSIGHT是德MXG x系列信號發生器N5183B微波模擬器9 kHz至13、20、31.8或40 GHz。

N5183B特點
?？梢匝a(bǔ)償系統損耗，驅動大功率放大器：+19 dBm 輸出功率、-55 dBc 諧波和 -68 dBc 雜散（20 GHz 時）
。600 μs 的快速開關切換可以減少校準時間
。通過配合使用多達 5 臺內置函數發生器和 AM、FM 和 PM 脈沖調制方式，輕松仿真窄帶線性調頻信號和雷達天線掃描
?？焖俚木o湊型（2U）信號發生器將會替代 PSG，在實驗室、倉庫或外場測試中發揮重要作用

輸出參數：
可設置范圍（選項1E1和1EA) +30至-135dBm
可設置范圍（無選項1E1和1EA) +19至-20dBm
分辨率0.01 dB
臺階衰減器（1E1）0到115 dB在10 dB臺階機械類型
衰減器保持范圍-15dBm至最大指定輸出功率，階梯衰減器處于0 dB狀態；可使用選項1E1機械衰減器進行偏移
連接器513/520 = 3.5 SMA公，532/540 = 2.4 mm公，50Ω（名稱）（選項1ED將N型連接器添加到513或520)

外部檢測器調平：
范圍-0.2mV至-0.5V（標稱）
寬帶10 khz（類型）

振幅切換速度：
SCPI模式≤2 ms（典型類型）
電源搜索SCPI模式3 < 12 ms（meas）
列表/步進掃描模式≤2ms（類型）

在0至55°C工作溫度范圍內保存至少2小時，經過45分鐘預熱后的校準儀器的保證性能。這些規范包括測量的不確定度。除非另有說明，否則本文件中所示的數據均為規范。

在室溫（大約25°C）下，80%的單元表現出95%的置信水平，這是超過了規格的性能。典型的性能不包括測量的不確定度。

在設計階段通過設計或測量的性能屬性，以通信采樣、平均或平均性能，如50歐姆連接器或振幅隨時間的漂移。該數據不根據，在室溫下測量（約25°C）
