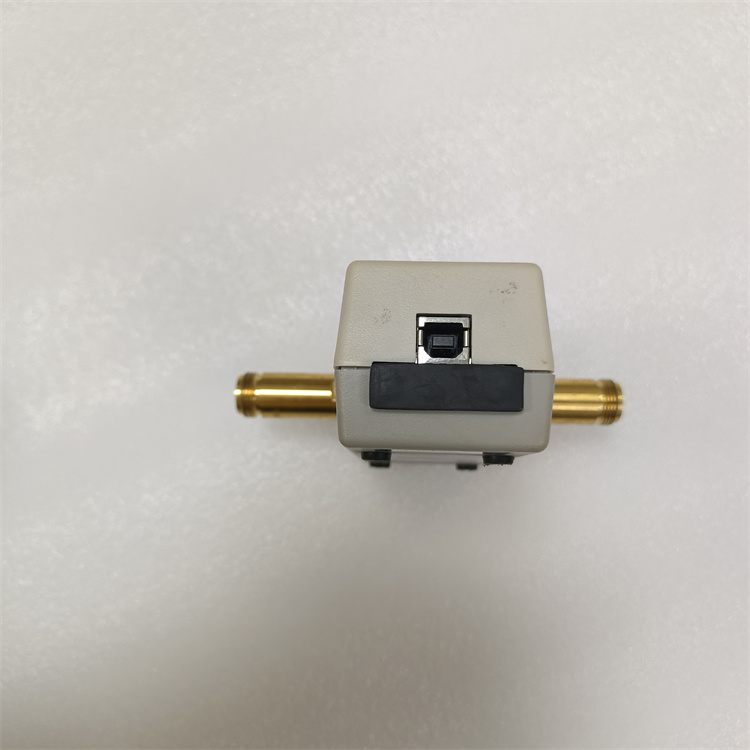

Keysight安捷倫N4690B微波電子校準件（ECal）可快速、輕松和精確地對矢量網絡分析儀進行校準。
取決于網絡分析儀，N4690B微波電子校準系統現在可通過兩種方法進行輕松控制。Keysight PNA 和 ENA 系列網絡分析儀通過 USB 接口直接控制電子校準件。

N469xD Series 2-ports Microwave ECal Module
N4690D DC/300 kHz to 18 GHz
N4691D DC/300 kHz to 26.5 GHz
N4692D DC/10 MHz to 40 GHz
N4693D DC/10 MHz to 50 GHz
N4694D DC/10 MHz to 67 GHz
N4696D DC/300 kHz to 18 GHz

N4690B特點：
頻率范圍從 300 kHz 至 18 GHz
通過 USB 接口直接控制 PNA 和 ENA 系列網絡分析儀
快速校準
對單一連接進行完整的雙端口校準
減小連接器磨損
NIST 標準精確校準
可靠的固態開關

實現快速、準確和一致的測量鍵視電子校準（ECal）模塊帶來您的矢量網絡分析器只需一個連接。ECal模塊是最先進的固態器件，具有可編程和高可重復的阻抗?fàn)顟B(tài)，可通過國家計量研究所進行追蹤。ECal模塊直接由鑰匙視網絡分析儀控制；不需要外部PC。電子校準取代了傳統的機械標準校準，提供了一致的校準，消除了操作員的錯誤，同時為您的校準程序帶來了方便和簡單。

電子校準件是校準網絡分析儀的理想解決方案。使用電子校準件進行全雙端口校準，需要的用時和連接次數還不到使用機械校準套件時的一半。此外，電子校準的精度與機械校準精度不相上下。傳統的機械校準需要由操作人員完成大量交互操作，非常容易出錯。使用電子校準，操作人員只需將電子校準件連接到網絡分析儀，然后軟件就會接管剩下的控制操作。
