耐高溫液晶聚合體
設計用于抑制電磁干擾(EMI)
超堅固耐用實心插腳公連接器
可拆卸／可翻轉書寫窗
額定溫度：鐵氧體磁芯耐溫：120°C (248°F)，LCP 材料：260°C (500°F)
按照色標分度號分顏色
無鎘LCP外殼
堅固耐用結構
接受至大尺寸為14 AWG的絞線或單股線
組合十字槽／一字槽凹陷式蓋螺絲
阻抗(±20%)：35 Ω @ 25 MHz；70 Ω @ 100 MHz
訂貨信息：
| 母連接器 型號 | 公連接器 型號 | 合金 代碼 | 與連接器配合使用 的熱電偶類型 | 用于連接器的補償合金 | ANSI 色標 | |
| (+) | (—) | |||||
| HSTW-K-F-FT | HFSTW-K-M | K | CHROMEGA?-ALOMEGA? | CHROMEGA? | ALOMEGA? | 黃色 |
| HSTW-T-F-FT | HFSTW-T-M | T | 銅-康銅 | 銅 | 康銅 | 藍色 |
| HSTW-J-F-FT | HFSTW-J-M | J | 鐵-康銅 | 鐵 | 康銅 | 黑色 |
| HSTW-E-F-FT | HFSTW-E-M | E | CHROMEGA?-康銅 | CHROMEGA? | 康銅 | 紫色 |
| HSTW-R/S-F-FT | HFSTW-R/S-M | R/S | Pt/13%Rh-Pt | 銅 | RNX/SNX | 綠色 |
| HSTW-U-F-FT | HFSTW-U-M | U | 無補償 | 銅 | 銅 | 白色 |
| HSTW-N-F-FT | HFSTW-N-M | N | OMEGALLOY? | OMEGA-P? | OMEGA-N? | 橙色 |
? J、K、T、E、R、S和B均為ANSI標識號。OMEGALLOY? 通常稱為鎳鉻硅電偶合金。
注：U型（無補償）連接器與B型熱電偶（鉑/6%銠 鉑/30%銠）配合使用。
訂購示例：

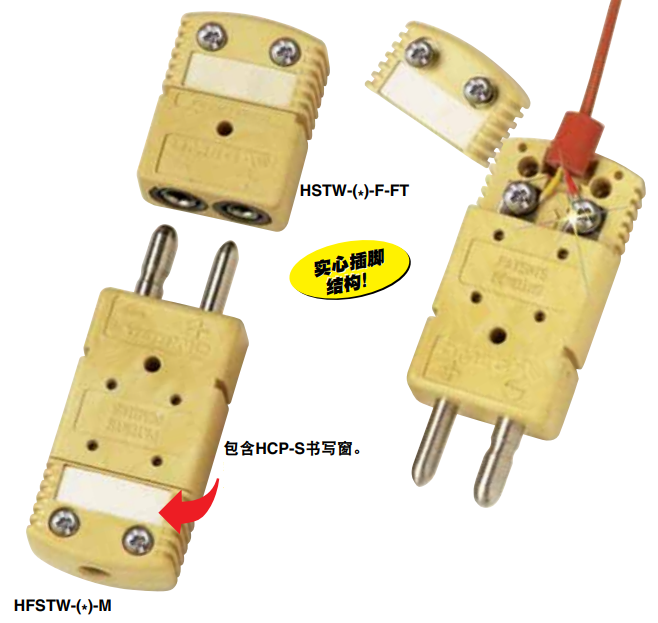

HFSTW-K-M，帶模塑鐵氧體磁芯的耐高溫標準書寫窗連接器，K型分度號
HSTW-K-F-FT，耐高溫標準母書寫窗連接器，K型分度號
