FS2115D低噪聲、穩壓電荷泵 DC/DC 轉換器 SOT23-6封裝

型號： FS2115D
品牌： FANSEA(泛海微)

--- 產品詳情 ---

鋰離子電池在如今是廣泛應用存在我們生活中的方方面面的電子產品中。如，電子玩具，美容儀，醫療產品，智能手表，手機，筆記本，電動汽車等等非常多。

鋰電池3.7V升壓到5V，3.7V轉5V穩壓輸出的電子產品電路設計，由于鋰電池的供電范圍是3V-4.2V之間，無法持續提高恒定的電壓輸出，給到后級電路供電，保障穩定性。

3.7V升壓5V的電源管理電路方式有七種：

1，升壓類型，小電流250MA類型

2，升壓類型，低功耗8uA，600MA類型

3，升壓類型，升壓可達12V，1.2A類型

4，升壓類型，升壓可達24V，1.2A類型

5，升壓類型，輸出5V2.4A類型

6，升壓類型，輸出5V3A類型

7，鋰電池充電管理IC

8，鋰電池穩壓LDO和DC-DC降壓芯片

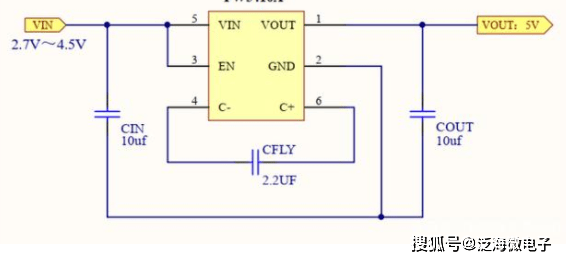

1， FS2115D 是一顆低噪聲，恒頻 1.2MHZ 的開關電容電壓倍增器。 PW5410A 的輸入電壓范圍2.7V-5V，輸出電壓 5V 固定電壓，輸出電流高達 250MA。外圍元件僅需要三個貼片電容即可組成一個升壓電路系統

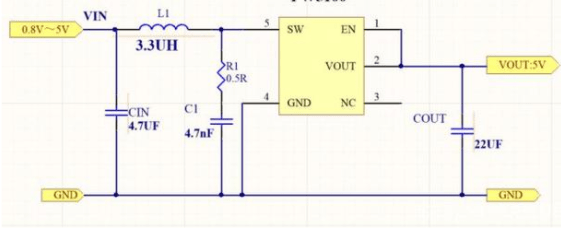

fs2114是一款高效率、7uA低功耗、低紋波、高工作頻率1.2MHZ的 PFM 同步升壓 DC/DC 變換器。輸入電壓最低0.7V，輸入電壓范圍0.7V-5V之間，輸出電壓可選固定輸出值，從 3.0V 至 5.0V 的固定輸出電壓.最大開關電流1.5A.

FS2115D概述
FS2115D 是一款低噪聲、恒定頻率 （1.2MHz） 開關電容倍壓器。它從 1.8V 至 5V 輸入產生一個穩定的輸出電壓，輸出電流高達 150mA。FS2115D 的外部元件數量少（VIN 和 VOUT 處有一個跨接電容器和兩個小型旁路電容器），非常適合小型電池供電應用。
新的電荷泵架構將恒定的開關頻率維持在零負載，并降低輸出和輸入紋波。FS2115D 具有熱關斷功能，可以承受從 VOUT 到 GND 的連續短路。 內置軟啟動電路可防止啟動期間浪涌電流過大。
高開關頻率允許使用小型陶瓷電容器。低電流關斷功能可將負載與 VIN 斷開，并將靜態電流減小至 <1uA。
FS2115D 采用 6 引腳 SOT23-6 封裝。
HE4126E三節鋰電池串聯升壓充電管理芯片
特征
?固定 3.3V ± 4% 輸出
?輸入范圍：1.8V 至 5V
?輸出電流：高達 150mA
?在所有負載下保持恒定頻率操作
?低噪聲恒定頻率 （1.2MHz）操作
?自動軟啟動可降低浪涌電流
?關斷電流 <1A
?短路保護
?無電感器
?采用扁平 6 引腳 SOT23 封裝
TPS543x 是一款高輸出電流PWM轉換器，集成了低電阻、高側N溝道MOSFET。除了所列的特性，基板上還包括高性能電壓誤差放大器（可在瞬態條件下提供高穩壓精度）、欠壓鎖定電路（用于防止在輸入電壓達到 5.5V 前啟動）、內部設置的慢啟動電路（用于限制浪涌電流）以及電壓前饋電路（用于改進瞬態響應）。借助 ENA 引腳，關斷電源電流通常可減小至 18μA 。其他特性包括高電平有效使能、過流限制、過壓保護和熱關斷。為降低設計復雜性并減少外部元件數量，對 TPS543x 反饋環路進行內部補償。TPS5431 旨在通過高達 23V 的電源軌運行。 TPS5430 調節各種電源，包括 24V 總線。

應用電路，12V輸入到5V輸出

設計布局

TPS5430 的輸出電壓通過從輸出到 VSENSE 引腳的電阻分壓器（R1 和 R2）設定。使用方程式計算輸出電壓為 5V 時的 R2 電阻值：
R2 = (R1x1.221) / (Vout-1.221)
VOUT = 1.221 x (R1/R2+1)
對于任何 TPS5430設計，從R1值10k?開始。R2則為3.24k?。
應用
?2節AA電池至3.3V
?移動中的 USB 設備
?白光 LED 驅動器
?手持設備
