通過FPGA加速，隨著連接數從128增加到1024，X-Engine-FPGA可以得到10%~15%的性能提升。當連接數增加時，兩個系統的吞吐都逐漸降低，原因在于隨著連接數增多，熱點行的鎖競爭增加；

TPC-C的讀寫比是1.8：1，從實驗過程來看，在TPC-C benchmark下，80%以上的CPU都消耗在SQL解析和熱點行的鎖競爭上，實際的寫入壓力不會太大，通過實驗觀測，對于X-Engine-CPU系統，執行compaction操作的線程數不超過3個 （總共64核心），因此，F(xiàn)PGA的加速效果不如前幾個實現明顯。

SysBench

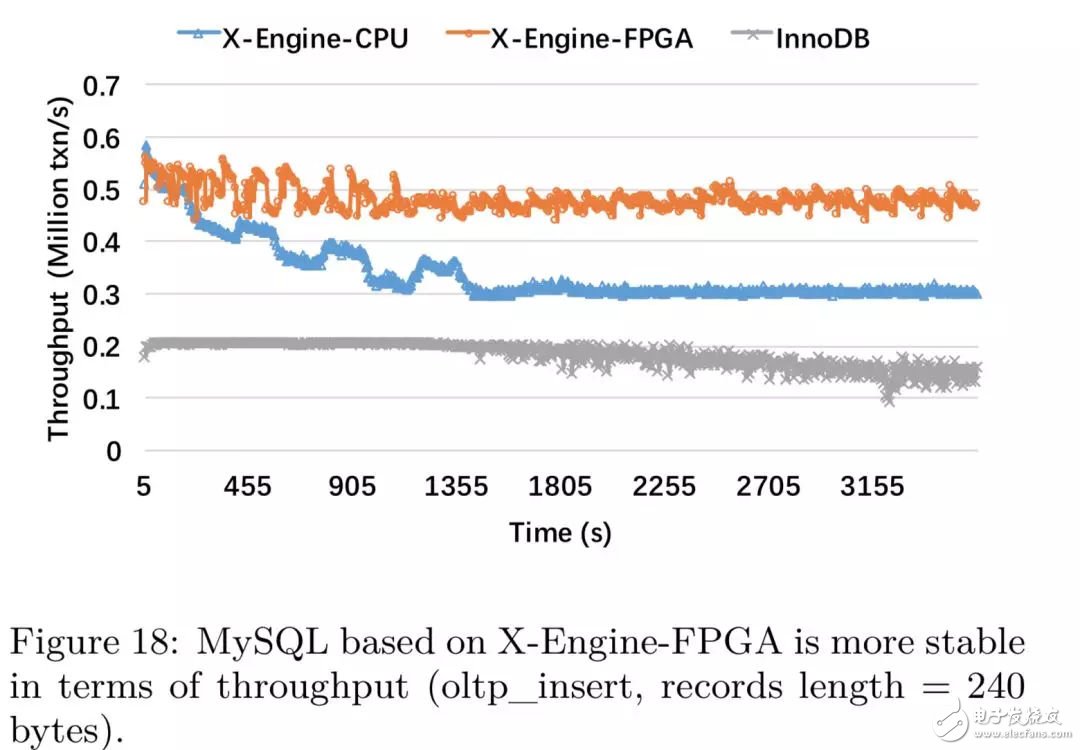

在這個實驗中我們包含了對于InnoDB的測試（buffer size = 80G）

結果分析：

X-Engine-FPGA提高了40%以上的吞吐性能，由于SQL解析消耗了大量的CPU資源，DBMS的吞吐要小于KV接口；

X-Engine-CPU在低水位達到了平衡，原因在于compaction的速度小于寫入速度，導致SST文件堆積，compaction持續被調度；

X-Engine-CPU的性能兩倍于InnoDB，證明了基于LSM-tree的存儲引擎在寫密集場景下的優勢；

和TPC-C benchmark相比，Sysbench更類似阿里的實際交易場景，對于交易系統而言，查詢的類型大部分是插入和簡單的點查詢，很少涉及范圍查詢，熱點行沖突的減少使得SQL層消耗的資源減少。在實驗過程中，我們觀測到對于X-Engine-CPU而言，超過15個線程都在執行compaction，因此FPGA加速帶來的性能提升更加明顯。

總結

在本文中，我們提出的帶有FPGA加速的X-Engine存儲引擎，對于KV接口有著50%的性能提升，對于SQL接口獲得了40%的性能提升。隨著讀寫比的降低，F(xiàn)PGA加速的效果越明顯，這也說明了FPGA compaction加速適用于寫密集的workload，這和LSM-tree的設計初衷是一致的，另外，我們通過設計容錯機制來規避FPGA本身的缺陷，最終形成了一個適用于阿里實際業務的高可用的CPU-FPGA混合存儲引擎。
