在進行復雜系統的架構開發時，架構師和設計師很少對設計的系統控制方面予以重視。最好的情況是，系統控制在整個系統的設計考慮中排第二位。而最壞的情況是直接被遺忘，直到設計后期，板上只有很小的空間能實現系統控制功能，也不可能再有時間來重新進行架構設計。

　　過去，設計師常常會使用一些方法來解決這些問題：請軟件設計師想辦法在軟件中實現某些控制功能;在電路板上四處增加小的PLD，因為受到電路板空間限制而不得不忍受布局布線的不便和擁擠;或者，以時間進度為由，犧牲某些功能。這些方法聽起來都不怎么樣。我們需要一種方法，最大限度地減少電路板的面積和布線，同時減少微處理器的使用并且實現所需的功能。

　　CPLD和小型FPGA往往是這種情況下的首選解決方案。使用CPLD和FPGA，設計人員可以不再需要集中監測和控制，而更多的采用本地化控制和分配。創建一條通信路徑，盡可能地減少中央處理器和分布的PLD之間的連接，將會是一個最接近理想的解決方案。幸運的是，串行外設接口（SPI）標準和內部集成電路（I2C）標準就是理想的低開銷的通信路徑，他們最初分別由Motorola公司和Phillips公司開發。這兩個標準并非設計用于提供大多數數據路徑所需的高吞吐量，但它們在監控和控制應用中表現良好，相比之下這些應用中的延遲問題不是那么重要。

　　將FPGA和CPLD的靈活性和這些低開銷總線相結合，為系統設計師提供了大量的系統控制功能，同時最大限度地減少所需的電路板面積。

　　低速串行總線

　　從物理學和電氣學的角度來看，SPI和I2C都是低開銷的總線標準，一般從電路板實現的角度來看就很容易理解。I2C只需要兩個信號來實現：SDA（數據線）和SCK（時鐘線）。這些線路都是漏極開路，并要求端接上拉電阻。這些連線可以跨越多個主器件和從器件，如圖1所示。該電路還需要的唯一一個額外要求就是使用適當?shù)亩私由侠娮鑱硖幚砭€路電容。兩線總線上的多個主器件的問題需要使用總線仲裁來處理消息沖突。但是使用一個簡單的專用總線結構和一個主器件，這些問題就可以全部解決。

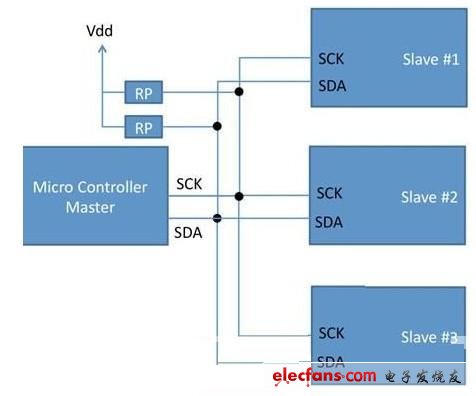

　　圖1 典型的I2C連接

　　SPI是一個4線串行總線，由于總線上僅允許有一個主器件因而無需總線仲裁。此外，還有兩個數據引腳，都不是真正的雙向引腳。MOSI（主器件輸出，從器件輸入）線負責將數據發送給外設;MISO（主器件輸入，從器件輸出）負責將數據發送給主器件。時鐘（SCLK）和從器件選擇（SS）信號提供總線控制，它們都是由主器件驅動。雖然這種安排避免了總線仲裁的需要，但是需要使用更多的信號。

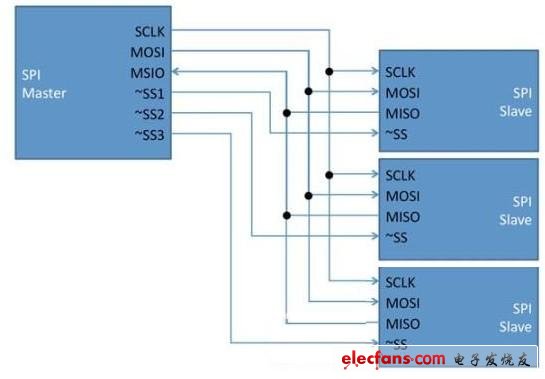

　　圖2 典型的三個從器件的SPI總線

　　今天使用哪種串行總線方面的限制相對較少。截至2006年，NXP（原Phillips）不再需要許可證即可使用I2C協議。應當指出的是，獲取I2C從器件地址仍需收取費用。然而，對于外設無需與外界通信的應用，這是沒有必要的。而SPI是一個沒有正式規范文檔而被廣泛使用的標準。然而，該標準已經在許多不同的嵌入式處理器中實現，由此看出雖然它沒有正式規范文檔，但是并未阻礙其廣泛使用。

　　低開銷的I2C和SPI兩種標準被廣泛采用并且集成到微控制器和外設中。
