隨著計算機技術的發展，以及大數據量交互的需要，硬件系統對PC總線傳輸速率、數據完整性提出了越來越高的應用要求。傳統的PCI總線技術雖然經過不斷的改進，開發出64b，66MHz的并行協議PCI－X標準，但由于并行總線整體設計難度以及造價高昂，主流的PCI技術已經成為限制數據傳輸系統性能發揮的瓶頸。因此，第3代I/O技術PCIExpress總線標準一經推出即成為取代PCI總線的下一代標準，并得到迅速的發展。

　　PCIExpress總線利用串行的連接特點能輕松的將數據整體傳輸速度提到一個更高的頻率，達到遠遠超出以往PC總線的傳輸速度，同時保證了數據的完整性。PCIExpress連接采用點對點差分傳輸，可以被配置成最高x32的數據帶寬，其中PCIExpressGen2.0標準的x1通道傳輸能力達到單向5Gb/s.PCIExpress總線設備可以通過主機橋接器芯片進行基于主機的傳輸，也可以通過交換器進行多點傳輸，這極大的拓展了PC總線的開發靈活性。Xilinx公司的Virtex－6系列FPGA芯片內嵌了PCIExpress協議硬核，支持x1，x2，x4和x8通道傳輸，為實現 PCIExpress總線解決方案單片集成提供了可能。

　　本文在研究PCIExpress協議標準及其接口技術的基礎上，設計了基于Virtex－6FPGA芯片的PCIExpress高速數據采集卡，實現了外部系統與PC的數據交互。

　　1系統總體設計

　　PCIExpress采集系統組成框圖如圖1所示。

　　圖1系統整體框圖

　　采集系統以FPGA作為采集卡的控制核心，外部數據經數據接口傳入FPGA，F(xiàn)PGA通過內部邏輯對高速數據進行必要的時序控制和相關處理后將數據存儲到片外的SDRAM進行緩存，然后采集卡在總線主控DMA控制器的控制下，通過PCIEx8通道將緩存的數據寫入計算機內存。上位機由驅動軟件識別 PCI Express采集卡，并設置DMA控制寄存器，通過上層應用軟件接收硬件電路發送到內存的數據，并在每次傳輸結束是處理中斷。采用DMA模式傳輸實現了在實時數據高速采集的同時，不影響上位機對數據的處理工作，不僅提高了采集系統整體的采集速度，也保證了數據質量，以及測試分析完整性。

　　數據接口模塊完成外部數據的差分接收，這有利于保證高速數據的傳輸質量。Virtex－6FPGA實時接收差分信號，并在DataProcessor模塊中進行解碼然后根據一定時序通過高速FIFO緩存送入外部SDRAM存儲模塊。PCIExpressIPCore為Virtex－6FPGA內部集成協議硬核，完成數據的分層打包，DMA控制器作為PCIExpress總線傳輸?shù)闹骺?，?shí)現了DMA方式傳輸。

　　2采集卡硬件設計

　　2.1基于IPCore的PCIExpress接口設計

　　本采集卡采用Xilinx公司的Virtex－6系列FPGA芯片作為核心控制器。該款FPGA中內置了PCIExpress集成模塊和 RocketIOGTP收發器，提供了符合《PCIExpress基本規范v2.0》的PCI－E解決方案，單通道最高設計速度達到5Gb/s.根據PCI－E總線的分層模型，Virtex－6集成端點模塊提供事務層（TL）、數據鏈路層（DLL）、物理層（PHYMAC）以及配置空間所具有的全部功能。通過使用Xilinx公司提供的PCIExpress LogiCOREIPEndpointBlockPlus核，可實現符合PCI－E總線協議的數據傳輸。EndpointBlock Plus核在內部例化了Virtex－6集成端點模塊，實現了集成端點模塊和GTP收發器之間的數據傳輸。集成硬核頂層模塊接口組成如圖2所示。

　　Xilinx公司所提供的PCIExpress解決方案，遵守了PCIE分層協議標準，從完成對接收的數據進行分層打包，通過PCIE接口與計算機通信。分層傳輸過程如圖3所示。

　　其中處理層主要是接受從軟件層送來的讀寫請求，并且建立一個請求包傳輸?shù)綌?shù)據鏈路層。作為事務層和物理層之間的接口，數據鏈路層通過維護鏈路活躍狀態信息、流控制初始化和流控制來確保數據的完整性、數據包的有序性和數據傳輸?shù)目煽啃?。物理層位于PCIE結構的最底層，主要實現鏈路的建立、通路的分配、時鐘的編碼和并行數據與串行數據的之間的轉換。

　　在初始化階段，在無需固件或操作系統軟件的介入下，物理層建立狀況狀態機通過檢測、配置和輪詢來協商可用的通道數目和雙方的工作頻率。

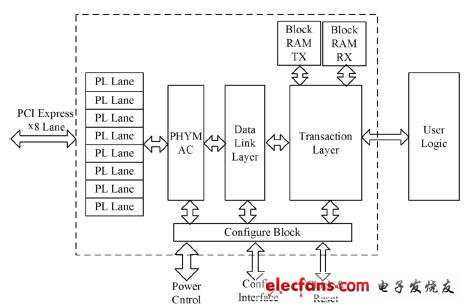

　　圖2集成硬核頂層模塊接口組成框圖

　　圖3PCIExpress分層傳輸過程

　　2.2高速傳輸實現

　　作為采集卡數據傳輸主控，F(xiàn)PGA內部實現了高速數據傳輸DMA控制操作。為了接收上位機發出的DMA控制命令，系統首先必須分配一定大小的FPGA內部 BlockRAM用作DMA控制寄存器，在驅動程序的映射下，該BlockRAM在采集卡插入系統是會被映射到主機內存空間，于是主機只需訪問映射好的內存空間即可實現對FPGA內部控制寄存器的訪問。

　　當系統啟動傳輸時，上位機首先將DMA傳輸?shù)哪康牡刂穼?xiě)入相應的DMA控制寄存器。在接收到采集命令后，采集卡開始接收外部數據，并對數據進行解碼、整形，按順序?qū)?shù)據依次通過高速FIFO送入外部SDRAM進行緩存。當SDRAM數據有效后，通過觸發信號啟動DMA傳輸，DMA控制器將申請從 SDRAM中將數據寫入到數據發送FIFO，由發送模塊將發送數據FIFO中的數據按照EndpointBlockPlus核的事務（TRN）接口的格式提交給IP核，由IP核按照PCIExpress總線規范將數據傳至FPGA的GTP收發器，GTP收發器直接連接了PCI－E的差分?jǐn)?shù)據傳輸對，于是通過PCI－Ex8通道將數據以DMA方式直接存入主機物理內存中。當存完一個數據包后發出中斷消息通知主機上層應用程序處理數據以及將物理內存中的數據轉存至硬盤，之后即進入下一個數據包的傳輸，如此反復，直到收到主機的停止DMA傳輸命令，即完成當前幀的采集和傳輸并停止下一幀的采集和傳輸。
