作者：萊迪思半導體公司戰略市場經理 Gordon Hands

　　在過去幾年中，具有高清晰度視頻顯示器的一些產品大幅度增加。高清晰度視頻顯示器被集成在這些產品的內部，或者放在產品的外面。原始設備制造商正在期望能夠利用標準的平板顯示器及接口技術來降低產品的成本，并提供長期的解決方案。設計界面對著這種挑戰，并繼續實施低成本平板顯示器驅動器，在接口的后端中提供專用化和增值的功能。

　　在消費市場上，平板顯示技術的增長有助于統一接口選擇和降低成本。盡管首個高清晰度顯示器使用了模擬分量視頻接口（YCrCb），數字技術，諸如數字視頻接口（DVI）和高清晰度多媒體接口（HDMI） 已經取代了大多數模擬接口。庭影院市場爆炸式的增長需要更新DVI標準。然而，需要一個龐大連接器的DVI接口限制了對數字版權管理（DRM）的支持，且缺少對單聲道或多聲道音頻的支持。為滿足演變的HDMI標準要求，它使用相同的如DVI這樣的基本信號傳輸，支持較小的連接器，以及更大帶寬（1080p 分辨率）、DRM和8個通道的多格式音頻。

　　基于在平板領域中占主導地位的DVI和HDMI協議，原始設備制造商正在越來越多地追求他們自己的集成一種或兩種技術的產品開發。

　　DVI 和 HDMI標準

　　HDMI規范可以傳輸和接收未壓縮的數字流的音頻/視頻標準。它可以將視頻和多聲道音頻組合至單一的數字連接，節省了多條線路連接及相關成本。對于沒有音頻要求的1080i分辨率顯示，HDMI信號傳輸與DVI是向下兼容的。

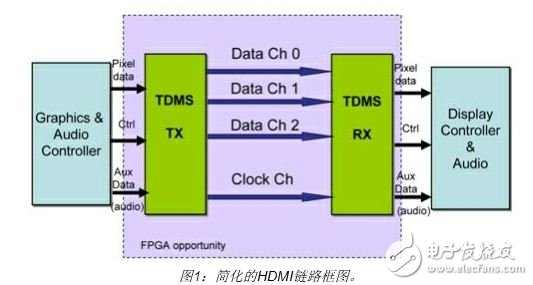

　　DVI和HDMI是基于稱為最小化傳輸差分信號（TMDS）的信號傳輸技術 。 TMDS也有類似CML的物理信號傳輸電平（電流模式邏輯）。圖1給出了簡化的HDMI鏈路框圖。

　　HDMI 接口是一種帶有三個TMDS通道的屏蔽電纜。默認配置是RGB ，每個通道傳送一種顏色。與DVI不同， HDMI支持亮度及色度的分量（YCbCr 4:4：4和4:2：2），并通過3個T M D S鏈路，支持多達8個音頻通道。分開的對線以1/10X TMDS比特率傳送一個同步時鐘，另外的線提供了一個低速的顯示特性，支持從顯示器到源端的通信（EDID）。另外，HDMI還集成了輔助控制功能，如熱插拔檢測和針對EDID接口的電源和地。HDMI共有29個連接。接收器恢復信號的功能限制了電纜的長度。

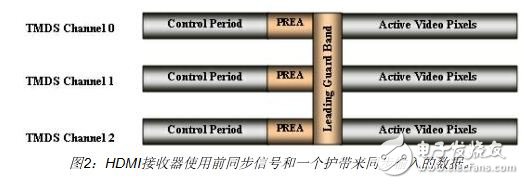

　　HDMI 鏈路有三種工作周期：視頻數據周期、數據隔離周期和控制周期。它在視頻數據周期傳送有效的視頻，在數據隔離周期傳輸音頻和輔助數據，傳輸時使用了一系列的數據包。在任何視頻或數據周期之間，需要有控制周期。每個視頻數據周期開始時，有一個緊隨護帶的前同步信號，針對從控制周期到視頻周期的過渡，提供了非常穩定的指示。前同步是8個連續的預定義字符（10‘b1101010100 ， 10’b0010101011 ， 10‘b0101010100 ，和10’b1010101011），護帶是針對每個通道的2個連續的獨特字符（通道1 ： 10b1011001100 ;通道2 ： 10b0100110011 ;通道3 ： 10b1011001100）。
