3.3.1 USB接口模塊

　　USB接口模塊主要處理讀寫命令。讀寫命令需要計算機通過USB控制傳輸，傳遞到CYUSB3014中，再由CYUSB3014將具體的命令轉化為電平信號送到FPGA的IO口。USB接口模塊根據UART_RX上的電平信號，判斷出是讀命令還是寫命令，最終產生CYUSB3014的片選CS、使能OE、讀/寫控制等有效信號。

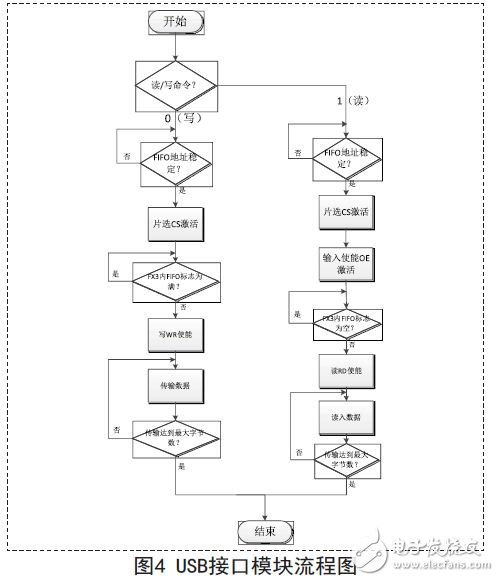

　　當為寫命令時，CYUSB3014需要將從DDR2中讀取的數據發送出去；當為讀命令，讀取CYUSB3014傳遞過來的數據，流程圖如圖4所示。

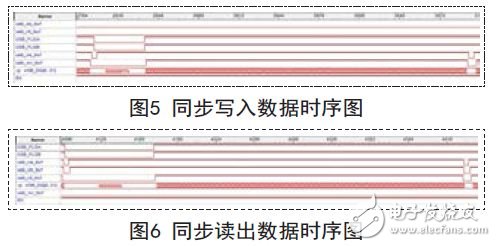

　　圖5、圖6分別為同步寫入和讀出數據的時序圖。由于讀寫最大包為1024字節，所以實際每一包傳輸需要256個周期。圖中的輸入/出DQ數據為測試數據模塊和PC機產生的測試數據，RX即UART_RX信號。

　　3.3.2 測試數據模塊

　　當計算機向FPGA發出讀命令時，F(xiàn)PGA產生測試數據。32位數據，高16位為0，低16位循環計數，發送一個周期后，自動清零。

　　批量傳輸時的最大包大小為1024字節，因此測試數據在0~255之間循環變化。

　　產生測試數據后，數據傳輸流程為DATA-》

　　DDR2-》FIFO-》CYUSB3014-》PC機，實現了將測試數據上傳到PC機的功能。

　　3.3.3 DDR2接口模塊

　　該部分直接負責外圍DDR2接口，利用FPGA的DDRII SDRAM IP核實現，按照DDR2芯片MT47H64M16HR來設定控制器的時序參數，控制器根據這些參數值生成滿足MT47H64M16HR時序的接口，再由DDR2模塊進行讀寫控制。

　　4.測試結果及分析

　　4.1 寫入數據測試

　　當應用程序向USB發出寫命令時，F(xiàn)PGA產生測試數據并傳給FX3以便上傳給PC機。

　　采集1000MB的數據進行記錄，以便在MATLAB中進行分析。

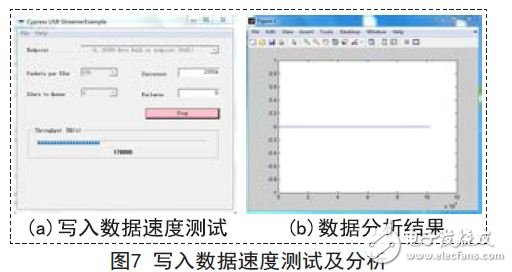

　　CYPRESS官方開發包中自帶了streamer軟件進行速度測試。在Endpoint選項中選擇Bulk in endpoint端點（Bulk Out對應的是PC機向FPGA寫數據）。由于批量傳輸時的最大包為1024字節，因此需要將Packets perXfer設置為256或以下，Xfers to Queue置為4.不同的USB3.0控制器，速度的測試結果會有所不同。如圖7所示是在64位WIN7系統下的測試及分析結果。如圖7（a）中所示，經過一段時間的速度測試，23704個成功包，0失敗，往P C中寫入數據的速度能夠達到178800KB/S，即1.43Gbps.為了驗證數據的正確性，在MATLAB中對采集的8.0Gb數據進行分析。由于測試數據是0~255之間循環變化，因此可以根據每一包數據的數據差是否為1來判斷數據的正確性，當不為1時報錯。

　　如圖7（b）所示，讀取的數據是正確的，沒有發生丟數或錯數的情況。

　　4.2 讀出數據測試

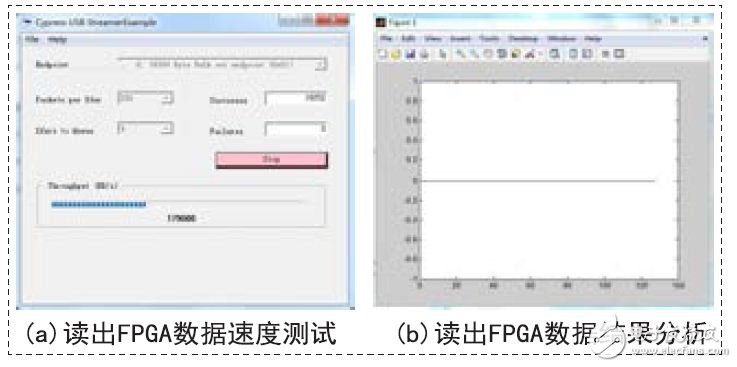

　　類似的，當應用程序向USB發出讀命令時，同時會產生一組有規律的測試數據，并傳送給CYUSB3014，F(xiàn)PGA直接讀取數據。如下圖8（a）所示是讀入速度測試結果，18252個成功包，0失敗，往USB中寫入數據的速度能夠達到179000KB/S，即1.432Gbps.在FPGA中記錄下隨機采集的32k數據并進行分析，同樣的可以根據數據間的差來判斷數據的正確性，如圖8（b）所示，寫入的數據時正確的，沒有發生丟數錯數的情況。

　　5.結束語

　　本文在FPGA和CYUSB3014的基礎上，對USB3.0進行了開發應用。鑒于本文的系統架構，雖然測試數據都是FPGA內部產生，但是對于實際使用高采樣率AD的數據采集系統具有很大的借鑒意義。
