TM7705中文資料、TM7705簡介：

　　TM7705是應用于低頻測量的2/3通道的模擬前端。該器件可以接受直接來自傳感器的低電平的輸入信號，然后產生串行的數字輸出。利用Σ-Δ轉換技術實現了16位無丟失代碼性能。選定的輸入信號被送到一個基于模擬調制器的增益可編程專用前端。片內數字濾波器處理調制器的輸出信號。通過片內控制寄存器可調節濾波器的截止點和輸出更新速率，從而對數字濾波器的第一個陷波進行編程。

　　TM7705只需2.7~3.3V或4.75~5.25V單電源。TM7705是雙通道全差分模擬輸入，帶有一個差分基準輸入。當電源電壓為5V、基準電壓為2.5V時，該器件都可將輸入信號范圍從0~+20mV到0~+2.5V的信號進行處理。還可處理±20mV~±2.5V的雙極性輸入信號，對于TM7705是以AIN(-)輸入端為參考點。當電源電壓為3V、基準電壓為1.225V時，可處理0~+10mV到0~+1.225V的單極性輸入信號，它的雙極性輸入信號范圍是±10mV到±1.225V。因此，TM7705可以實現2/3通道系統所有信號的調理和轉換。

　　TM7705是用于智能系統、微控制器系統和基于DSP系統的理想產品。其串行接口可配置為三線接口。增益值、信號極性以及更新速率的選擇可用串行輸入口由軟件來配置。該器件還包括自校準和系統校準選項，以消除器件本身或系統的增益和偏移誤差。

　　CMOS結構確保器件具有極低功耗，掉電模式減少等待時的功耗至20μW(典型值)。TM7705采用16腳塑料雙列直插(DIP)和16 腳寬體(0.3英寸)SOIC、16腳TSSOP、16腳SOP和16腳SSOP封裝。

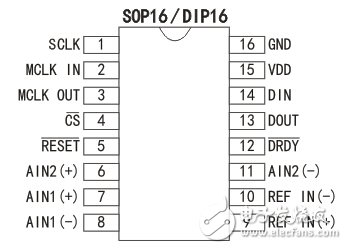

　　TM7705封裝圖：

　　TM7705產品特性：

　　? 2個全差分輸入通道的ADC

　　? 16位無丟失代碼

　　? 0.003%非線性

　　? 可編程增益前端

　　? 增益：1～128

　　? 三線串行接口

　　? 有對模擬輸入緩沖的能力

　　? 2.7～3.3V或4.75～5.25V工作電壓

　　? 3V電壓時，最大功耗為1mW

　　? 等待電流的最大值為8μA

　　? 16腳DIP、SOIC(寬體)和TSSOP、SOP、SSOP封裝

　　TM7705 IC數據寄存器讀取程序：

　　/* 驅動IC：TM7705 MCU:STC12C5620AD 晶振11.0592MHz 功能：讀寫IC寄存器程序，僅供參考*/

　　#include "reg51.h"

　　#include "intrins.h"

　　sbit SCLK = P2^7;

　　sbit DIN = P2^6;//對應TM7705的DIN

　　sbit DOUT = P2^5;//對應TM7705的DOUT

　　sbit DRDY = P2^4;

　　void TM7705_write(unsigned char dd)

　　{

　　unsigned char i;

　　SCLK=1;

　　for(i=8;i>0;i--)

　　{

　　SCLK=0;

　　_nop_();

　　if(dd&0x80)

　　DIN=1;

　　else

　　DIN=0;

　　_nop_();

　　SCLK=1;

　　_nop_();

　　dd<<=1;

　　}

　　DIN=1;

　　SCLK=1;

　　}

　　unsigned char TM7705_read(void)

　　{

　　unsigned char dd=0,i;

　　SCLK=1;

　　for(i=0;i<8;i++)

　　{

　　SCLK=0;

　　_nop_();

　　dd=dd<<1;

　　if(DOUT)

　　dd=dd+1;

　　SCLK=1;

　　_nop_();

　　}

　　SCLK=1;

　　return dd;

　　}

　　void main()

　　{

　　unsigned char i,temp1,temp2;

　　unsigned char gain,freq;

　　unsigned char num;

　　DRDY=1;//設置DRDY為輸入

　　DOUT=1;//設置DOUT為輸入

　　//TM7705初始化

　　DIN=1;

　　for(i=0;i<40;i++)//DIN口高電平持續至少32個時鐘后芯片復位

　　{

　　SCLK=0;

　　_nop_();

　　SCLK=1;

　　_nop_();

　　}

　　//設置TM7705

　　TM7705_write(0x22);//寫通信寄存器，選擇下一步寫時鐘寄存器

　　TM7705_write(0x04|freq);//選擇輸出更新率分別為50(0x00)，60(0x01)，250(0x02)，50

　　TM7705_write(0x12);//寫通信寄存器，選擇下一步寫設置寄存器

　　TM7705_write(0x42|(gain<<3)); //雙極性，自校準 //增益1(0x00),2(0x08),4(0x10),8(0x18),16(0x20),

　　/*計數值500,待數據穩定*/

　　num=0xff;

　　while(num--) {

　　while(DRDY);

　　TM7705_write(0x3A); //寫通信寄存器，選擇下一步讀通道0

　　temp1 = TM7705_read();//讀數據16位

　　temp2 = TM7705_read();

　　while(!DRDY);

　　}

　　/*讀取數據*/

　　num=0;

　　while(1)

　　{

　　while(DRDY);

　　TM7705_write(0x3A); //寫通信寄存器，選擇下一步讀通道0

　　temp1 = TM7705_read();//讀數據16位

　　temp2 = TM7705_read(); //add you code

　　while(!DRDY);

　　}

　　}

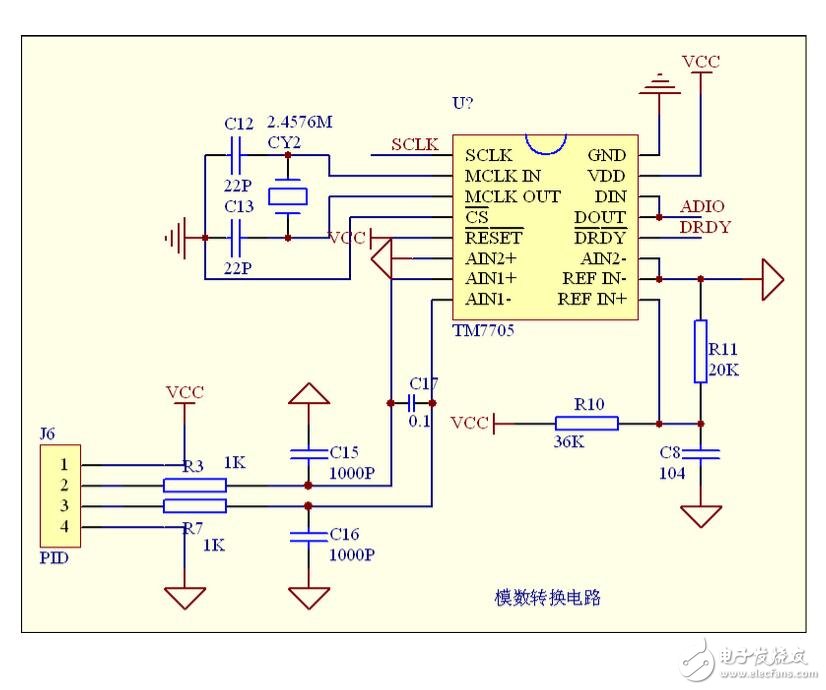

　　TM7705讀寫IC存儲器電路圖：
