電氣主接線方式大匯總

　　1、電氣主接線的概念

　　在變電站中，發電機、變壓器、斷路器、隔離開關、互感器等高壓電氣設備，以及將它們連接在一起的高壓電纜和母線，按照其功能要求組成的主回路稱為電氣一次系統，又叫做電氣主接線。

　　在選擇電氣主接線時，需要根據變電站在電網中的地位、進出線回路數、電壓等級、負荷性質等條件，滿足供電可靠性、調度靈活性、經濟性等方面的要求。

　　2、電氣主接線的類型

　　電氣主接線的主體是電源（進線）回路和線路（出線）回路。分為有匯流母線和無匯流母線兩大類。本期我們主要關注有匯流母線的接線方式。電氣主接線的基本分類如下：

　　電氣主接線方式大匯總

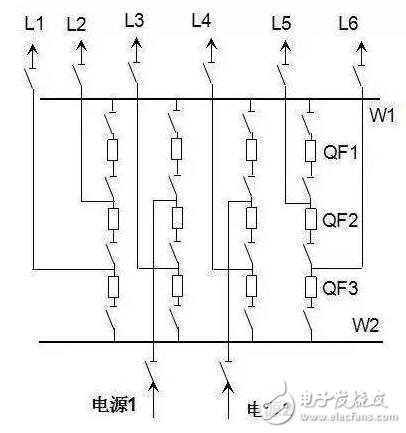

　　3、電氣主接線的基本形式

　?。?）單母線接線

　　如圖為單母線接線，各電源和出現都接在一條共同母線W上。每條回路中都裝有斷路器和隔離開關。緊靠母線側的（如QS2）為母線隔離開關，靠近線路側的（如QS3）為線路隔離開關。

　　當檢修斷路器QF2時，停電操作順序?yàn)椋合葦嚅_QF2，再依次拉開兩側隔離開關QS3、QS2。然后在QF2兩側掛上接地線，以保證檢修人員安全。QF2恢復送電的操作順序?yàn)椋合纫来魏仙螿S2、QS3，再合上QF2。

　　電氣主接線方式大匯總

　　優點：

　　接線簡單清晰，設備少投資低，操作方便。

　　缺點：

　　可靠性不高，不夠靈活。具體表現為：

　　a.任一線路斷路器檢修時，該回路必須停電；

　　b.母線或母線隔離開關發生故障或檢修時，連接在母線上的所有回路都將停電；

　　適用范圍：

　　6~10kV出線數≤ 5回；

　　35kV出線數≤3回；

　　110kV出線數≤ 2回。

　?。?）單母線分段

　　與單母線接線相比，單母線分段增加了一臺母線分段斷路器（或隔離開關）將單母線分為兩段。

　　QF閉合，母線并列運行：

　　相當于不分段的單母線接線。若電源1停止供電，則電源2通過QF閉合向I段母線供電，不影響對負荷的供電；

　　若I段母線故障時，保護裝置使QF自動跳開，I段母線被切除，II段母線繼續供電。

　　QF斷開，母線分列運行：

　　相當于兩個不分段的單母線接線。若電源1停止供電，I段母線失壓時，可由自動重合閘裝置自動合上QF，I段母線恢復供電；

　　若I段母線故障時，不影響II段，II段母線繼續供電。

　　發電機

　　優點：

　　從上面的描述可看出，單母線分段提高了供電可靠性和調度靈活性。母線故障或檢修時，縮小了一半停電范圍。

　　缺點：

　　a.任一線路斷路器檢修時，該回路必須停電；

　　b.任一段母線或母線隔離開關發生故障或檢修時，連接在該段母線上的所有回路都將停電；

　　適用范圍：

　　6~10kV出線數≥ 6回；

　　35kV~60kV出線數為4~8回；

　　110kV~220kV出線數為3~4回。

　?。?）單母線帶旁路

　　單母線帶旁路母線接線可分為單母線不分段帶旁路接線和單母線分段帶旁路接線。

　　單母線不分段帶旁路接線

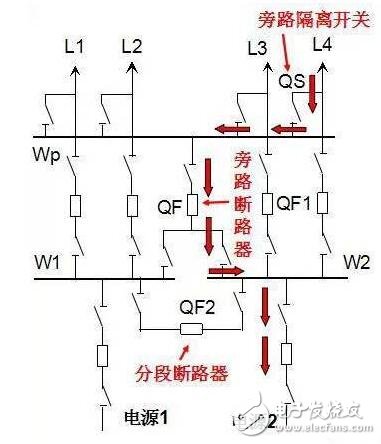

　　如圖所示，在工作母線W外側增設一組旁路母線Wp，并經旁路隔離開關引接到各線路的外側。另設一組旁路斷路器QF跨接與工作母線與旁路母線之間。

　　當任一回路的斷路器（如QF1）需要停電檢修時，先合旁路斷路器QF對旁母充電，再合旁路隔離開關QS，最后斷開線路斷路器QF1及其兩側隔離開關。此時該線路可經旁路隔離開關QS再經旁路斷路器QF從工作母線取得電源，如紅色箭頭標示。我們可以理解為，旁路斷路器就是各線路斷路器的公共備用斷路器。但應該注意，旁路斷路器在同一時間里只能替代一個線路斷路器工作。

　　電氣主接線方式大匯總

　　可以看出這種接線方式可以不停電檢修線路斷路器，故提高了供電可靠性。但是，當母線出現故障或檢修時，仍會造成所有出線停電。為了解決這個問題，可以采用單母分段帶旁路接線。

　　單母分段帶旁路接線

　　這種接線方式兼顧了旁路母線和母線分段兩方面優點。正常工作時，旁路斷路器QF斷開。此時系統按單母線分段方式運行。當某一出線斷路器需要檢修時，通過上面相同的倒閘操作，經過紅色箭頭路徑為線路供電。

電氣主接線方式大匯總

　　優點：

　　單母線帶旁路接線最大的優點是線路斷路器檢修時，該線路可以不停電，通過旁路斷路器供電，提高了供電可靠性。

　　缺點：

　　a.增加了許多設備，造價高，運行操作復雜；

　　b.任一段工作母線母線或母線隔離開關發生故障或檢修時，連接在該段母線上的所有回路都將停電。

　　適用范圍：

　　隨著電網越來越堅強，重要的用戶經常為雙回路供電，所以帶旁路的接線用的比較少。一般只有在出線斷路器不允許停電檢修的情況下才設置旁路母線。

　　我們可以發現，單母線的一次系統，工作母線或母線隔離開關在故障或檢修時，連接在母線上的回路都將停電。這是單母線的各種接線方式共同的缺陷。為了解決這個問題，我們可以采用雙母線的主接線方式。

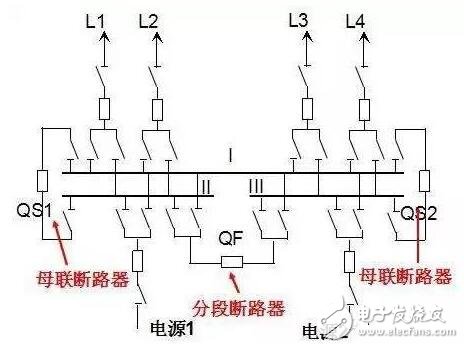

　?。?）雙母線接線

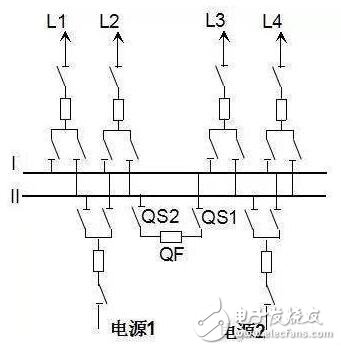

　　如圖為雙母線接線。每一條出線都經過一臺斷路器和兩組母線隔離開關分別與兩組母線相連接。兩組母線之間通過母聯斷路器QF相連。

　　正常運行時，I母為工作母線，II母為備用母線。所有出線都連接到工作母線上（工作母線隔離開關閉合，備用母線隔離開關斷開），QF斷開。此時相當于單母線運行。工作母線發生故障時，可短時間內將所有電源和負荷轉移到備用母線上，短時停電后迅速恢復供電。

電氣主接線方式大匯總

　　為了提高供電可靠性，也常采用另外一種運行方式，即工作母線和備用母線個帶一部分電源和負荷，母聯QF合上。此時相當于單母分段運行。任一組母線故障時，QF跳開，接與另一組母線的回路不受影響，接于故障母線的回路也能迅速轉移到完好母線上恢復供電。

　　母線隔離開關檢修時，只需要斷開該回路及與此隔離開關相連的母線，所以其余回路均可不停電的轉移到另一組母線上繼續運行。

　　母線檢修時通過“倒閘操作”，可以不影響線路正常供電：

　　（a）合上母聯斷路器兩側隔離開關QS1、QS2；

　?。╞）合上母聯斷路器QF，給備用母線充電；

　　（c）此時兩組母線處于等電位。根據“先通后斷”的原則，逐條線路進行“倒閘操作”：先合上備用母線隔離開關，在斷開工作母線隔離開關；

　?。╠）最后斷開母聯斷路器QF，拉開兩側隔離開關；

　?。╢）工作母線已被停電并隔離，嚴明無電后，用接地倒閘接地，可進行檢修。

　　優點：

　　a.可以輪流檢修母線而不影響正常供電；

　　b.檢修任一回路的母線隔離開關時，只影響該回路供電；

　　c.工作母線故障后，所有回路短時停電后能迅速回復供電；

　　d.檢修任一斷路器時，可以利用母聯斷路器替代引出線QF工作；
