雙絞線的英文名字叫Twist-Pair。是綜合布線工程中最常用的一種傳輸介質，是由兩根具有絕緣保護層的銅導線組成的。把兩根絕緣的銅導線按一定密度互相絞在一起，每一根導線在傳輸中輻射出來的電波會被另一根線上發出的電波抵消，有效降低信號干擾的程度。

　　雙絞線采用了一對互相絕緣的金屬導線互相絞合的方式來抵御一部分外界電磁波干擾。把兩根絕緣的銅導線按一定密度互相絞在一起，可以降低信號干擾的程度，每一根導線在傳輸中輻射的電波會被另一根線上發出的電波抵消?！半p絞線”的名字也是由此而來。

　　雙絞線一般由兩根22-26號絕緣銅導線相互纏繞而成，實際使用時，雙絞線是由多對雙絞線一起包在一個絕緣電纜套管里的。典型的雙絞線有四對的，也有更多對雙絞線放在一個電纜套管里的。這些我們稱之為雙絞線電纜。在雙絞線電纜（也稱雙扭線電纜）內，不同線對具有不同的扭絞長度，一般地說，扭絞長度在38.1cm至14cm內，按逆時針方向扭絞。相臨線對的扭絞長度在12.7cm以上，一般扭線的越密其抗干擾能力就越強，與其他傳輸介質相比，雙絞線在傳輸距離，信道寬度和數據傳輸速度等方面均受到一定限制，但價格較為低廉。

　　下面簡單介紹一下雙絞線的線序標準和主要指標。

　　雙絞線的線序標準

　　在北美，也是在國際上最有影響力的3家綜合布線組織如下。ANSI（AmericanNationalStandardsInstitute，美國國家標準協會）TIA（TelecommunicationIndustryAssociation，美國通信工業協會）EIA（ElectronicIndustriesAlliance，美國電子工業協會）。由于TIA和ISO兩組織經常進行標準制定方面的協調，所以TIA和ISO頒布的標準的差別不是很大。在北美，乃至全球，在雙絞線標準中應用最廣的是ANSI/EIA/TIA-568A和ANSI/EIA/TIA-568B（實際上應為ANSI/EIA/TIA-568B.1，簡稱為T568B）。這兩個標準最主要的不同就是芯線序列的不同：

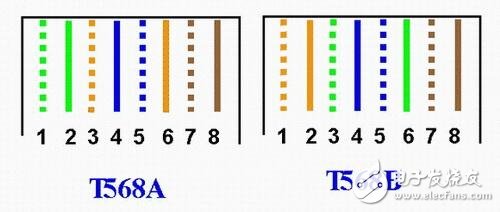

　　EIA/TIA568A的線序定義依次為綠白、綠、橙白、藍、藍白、橙、棕白、棕，其標號如下表所示：

　　EIA/TIA568B的線序定義依次為橙白、橙、綠白、藍、藍白、綠、棕白、棕，其標號如下表所示：

　　根據568A和568B標準，RJ-45連接頭（俗稱水晶頭）各觸點在網絡連接中，對傳輸信號來說它們所起的作用分別是：1、2用于發送；3、6用于接收；4、5，7、8是雙向線。對與其相連接的雙絞線來說，為降低相互干擾，標準要求1、2必須是絞纏的一對線，3、6也必須是絞纏的一對線，4、5相互絞纏，7、8相互絞纏。由此可見實際上兩個標準568A和568B沒有本質的區別，只是連接RJ-45時8根雙絞線的線序排列不同，在實際的網絡工程施工中較多采用568B標準。

　　雙絞線的主要指標

　　對于雙絞線，使用者最關心的是表征其性能的幾個指標。這些指標包括衰減、近端串?dāng)_、阻抗特性、分布電容、直流電阻等。

　　1.衰減（Attenuation）

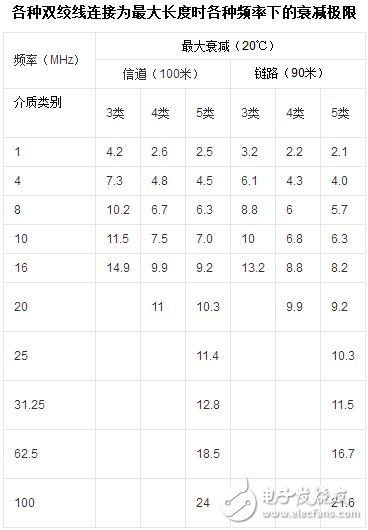

　　衰減是沿鏈路的信號損失度量。衰減與線纜的長度有關系，隨著長度的增加，信號衰減也隨之增加。衰減用“db”作單位，表示源傳送端信號到接收端信號強度的比率。由于衰減隨頻率而變化，因此，應測量在應用范圍內的全部頻率上的衰減。

　　2.近端串?dāng)_

　　串?dāng)_分近端串?dāng)_和遠端串?dāng)_（FEXT），測試儀主要是測量NEXT，由于存在線路損耗，因此FEXT的量值的影響較小。

　　近端串?dāng)_（NEXT）損耗是測量一條非屏蔽雙絞線鏈路中從一對線到另一對線的信號耦合。對于非屏蔽雙絞線鏈路，NEXT是一個關鍵的性能指標，也是最難精確測量的一個指標。隨著信號頻率的增加，其測量難度將加大。NEXT并不表示在近端點所產生的串?dāng)_值，它只是表示在近端點所測量到的串?dāng)_值。這個量值會隨電纜長度不同而變，電纜越長，其值變得越小。同時發送端的信號也會衰減，對其它線對的串?dāng)_也相對變小。

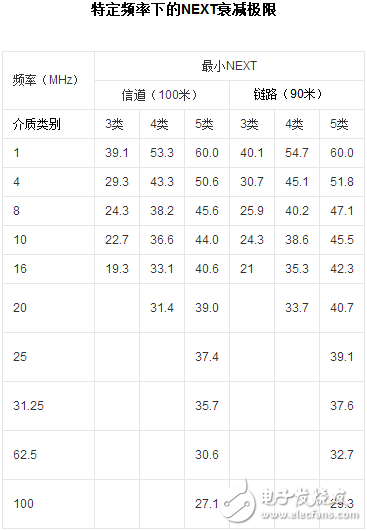

　　實驗證明，只有在40米內測量得到的NEXT是較真實的。如果另一端是遠于40米的信息插座，那么它會產生一定程度的串?dāng)_，但測試儀可能無法測量到這個串?dāng)_值。因此，最好在兩個端點都進行NEXT測量。大部分測試儀都配有相應設備，使得在鏈路一端就能測量出兩端的NEXT值。NEXT測試的結果參照下表：

　　以上兩個指標是TSB67測試的主要內容，但某些型號的測試儀還可以給出直流電阻、特性阻抗、衰減串?dāng)_比等指標。

　　3.直流電阻

　　直流環路電阻會消耗一部分信號，并將其轉變成熱量。它是指一對導線電阻的和，11801規格的雙絞線的直流電阻不得大于19.2歐姆。每對間的差異不能太大（小于0.1歐姆），否則表示接觸不良，必須檢查連接點。

　　4.特性阻抗

　　與環路直流電阻不同，特性阻抗包括電阻及頻率為1～100MHz的電感阻抗及電容阻抗，它與一對電線之間的距離及絕緣體的電氣性能有關。各種電纜有不同的特性阻抗，而雙絞線電纜則有100歐姆、120歐姆及150歐姆幾種。

　　5.衰減串?dāng)_比（ACR）

　　在某些頻率范圍，串?dāng)_與衰減量的比例關系是反映電纜性能的另一個重要參數。ACR有時也以信噪比（SNR：Signal-Noiceratio）表示，它由最差的衰減量與NEXT量值的差值計算。ACR值較大，表示抗干擾的能力更強。一般系統要求至少大于10分貝。

　　6.電纜特性

　　通信信道的品質是由它的電纜特性描述的。SNR是在考慮到干擾信號的情況下，對數據信號強度的一個度量。如果SNR過低，將導致數據信號在被接收時，接收器不能分辨數據信號和噪音信號，最終引起數據錯誤。因此，為了將數據錯誤限制在一定范圍內，必須定義一個最小的可接收的SNR。
