按鍵模塊設計方法

　　按鍵模塊在這個系統中的作用是每按下實驗板上的一個鍵，該模塊要相應的輸出一個分頻系數，用程序?qū)⒃摲诸l系數送到分頻模塊后將會產生一個特定頻率的信號，傳送到實驗板上的揚聲器里，并發出不同頻率的聲音即音符。由于每輸入一個信號，就產生一個特定的輸出信號，且每種情況均能羅列，再加上情況總數（電子琴音調個數）不是很大，故我們使case語句來實現。

　　2.2.3 頂層模塊設計方法 頂層模塊的設計就是要設計一個頂層模塊將各模塊進行例化連接，再組成一個協同發揮功能的的整體。我們注意到，分頻模塊需要一個分頻系數，而鍵入模塊將會產生一個分頻系數，因此分頻系數在整個系統中將既不輸入也不輸出，在例化時，我們使用一個信號與之相連，這樣它就能在模塊間傳遞。

　　2.3系統設計的主要組成部分

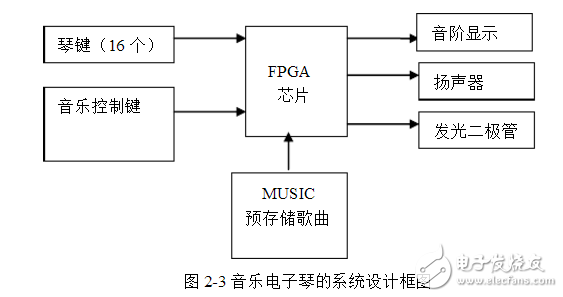

　　本設計采用 VHDL語言編程設計實現，音頻發生部分、鍵輸入部分和數碼顯示部分以外，其余全部在一片FPGA芯片上實現。其系統結構如下圖2.3所示：

　　硬件系統主要由FPGA模塊，顯示模塊，按鍵模塊以及揚聲器電路組成。系統結構精簡、可靠，而且靈活性高。

　　硬件設計

　　3.1 Cyclone II芯片簡介 在Cyclone I器件系列非常成功的基礎上，Altera公司的Cyclone II系列擴大了FPGA的密度，最多可以達到68416個邏輯單元，并且還提供了622個可用的輸入/輸出引腳和1.1M比特的嵌入式寄存器。Cyclone II器件的制造基于300mm晶圓，采用臺積電90nm、低K值電介質工藝，這種工藝技術采用了低絕緣體過程，確保了快速性、有效性和低成本。Cyclone II器件通過使硅片的面積最小化，所以可以在單芯片上支持復雜的數字系統，而且在成本上還可以和ASIC進行競爭。Altera 最新一代低價位的FPGA——cyclone II FPGA系列，和同類90nmFPGA器件相比，它提高了百分之六十的性能和降低了一半的功耗。它的低成本和優化特征使Cyclone II 系列為各種各樣的汽車、消費、通訊、視頻處理、測試以及測量、和其他最終市場提供了理想的解決方案。 Cyclone II設備系列擁有以下的特點：

　　4608到68416 LEs 的高密度的結構；

　　嵌入式乘法器；

　　先進的I/O口支持；

　　靈活的時鐘管理電路；

　　設備的配置；

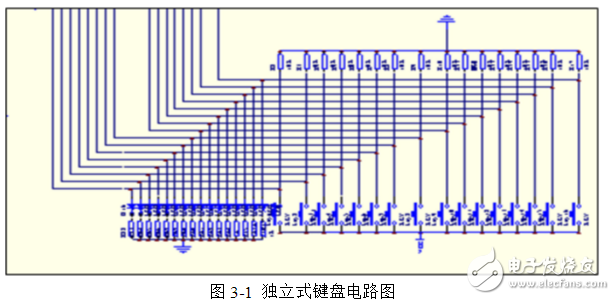

　　3.2按鍵模塊及其功能‘ 獨立式鍵盤輸入電路的VHDL程序設計主要包括：鍵盤去抖電路、輸入信息譯碼電路和LED顯示被按下等電路組成，其中重點為輸入信息譯碼電路的設計。如圖所示獨立式鍵盤電路接口信息為獨立的譯碼電路，譯碼時只對單鍵輸入進行，該系統中用到了16個獨立鍵。如圖3-1所示是獨立式鍵盤電路圖：

　　3.3顯示電路模塊功能

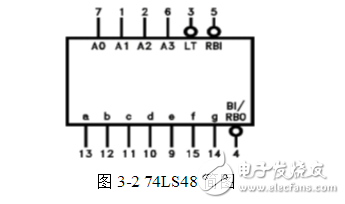

　　顯示模塊主要是由1塊74LS48譯碼芯片和1個共陰極七段LED顯示器及1個發光二極管組成，由七段LED顯示測量的頻率值，發光二極管顯示高音的音符。74LS48是輸出高電平有效的中規模集成BCD七段顯示譯碼驅動器，74LS48的輸入端是四位二進制信號（8421BCD碼），a、b、c、d、e、f、g是七段譯碼器的輸出驅動信號，高電平有效?？芍苯域?qū)動共陰極七段數碼管，使能端全部懸空。74LS48簡圖3-2：
